Установка

Если расстояние к подвижным частям допускает касание с вращающейся частью, следует установить защитную

решетку с помощью соответствующего винта или заклепки. Запрещается устанавливать вентилятор под воз-

действием прямого солнечного света.

Соединение кабеля с вентилятором должно быть механически защищено и подходить для использования в

конкретной окружающей среде. Диаметр соединительного кабеля для EX 140A/180A должен быть от 6,5 до

12 мм, а поперечное сечение 1,5–2,5 мм

. Коммутационная панель на двигателе рассчитана на такую же среду,

как и вентилятор. Для внешнего заземления корпуса необходимо кабель заземления закрепить винтом зазе-

мления на двигателе (рисунок 1).

Очистку вентилятора следует выполнять после завершения сборки.

5.1 Пример установки

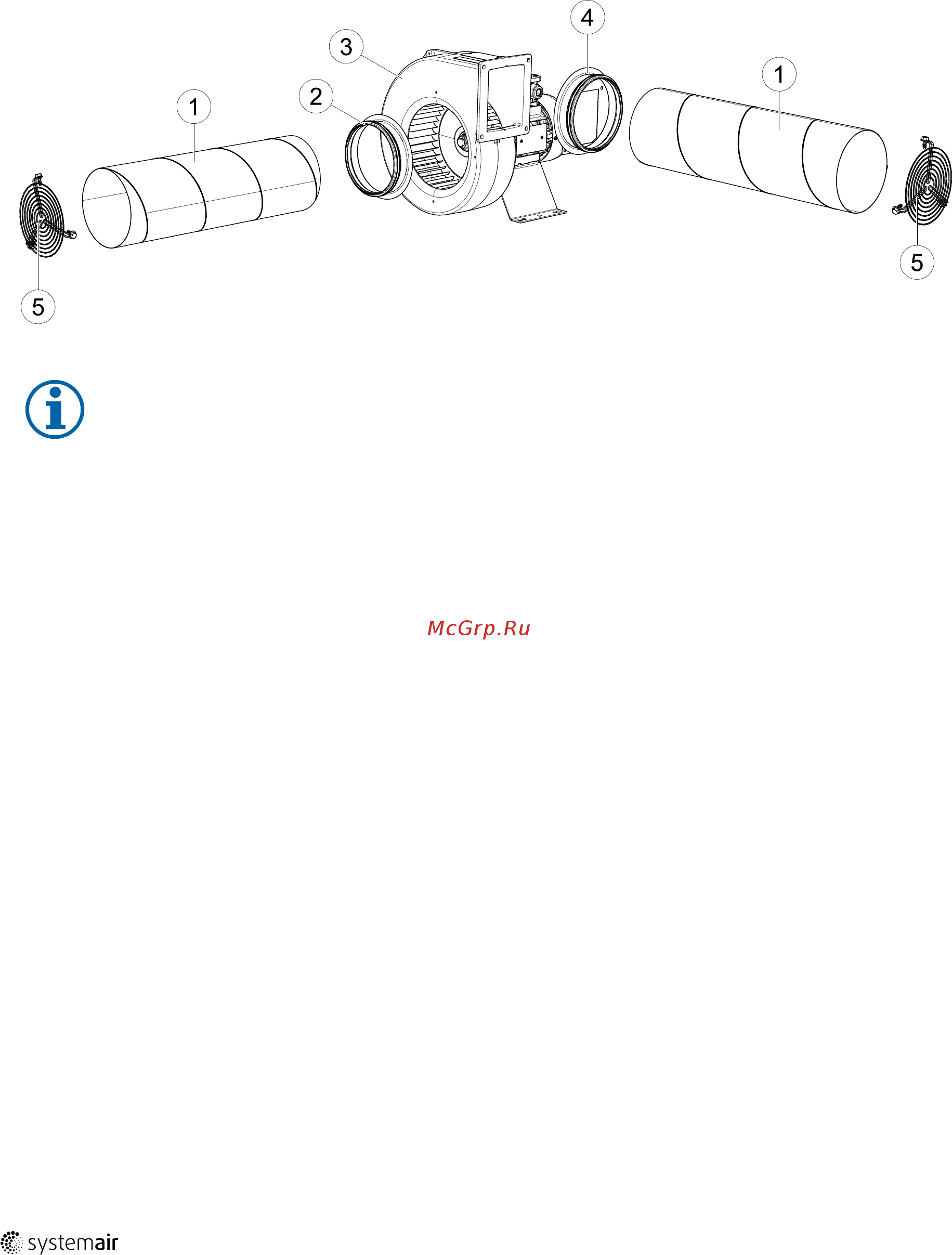

Рис. 3

Примечание.

Пример установки (рисунок 3) является только руководством для установки, в ходе которой

определение размеров подвесных механизмов должно выполняться монтажной организацией и

адаптироваться к сложившимся условиям. Монтажные компоненты, упомянутые в тексте, являются

принадлежностями, которые могут быть предоставлены дополнительно и не являются частью

сертификации ATEX.

Монтаж вентилятора (3). При подключении к системе воздуховодов или защитным решеткам установите соот-

ветствующие гнезда на корпусе (входное гнездо (2) / выходное гнездо (4)), затем выполните подключение к

воздуховоду (1) или защитным решеткам (5). На участке воздухозаборника вентилятора есть 4 резьбовых от-

верстия M4 для крепления входного гнезда, винты не должны выступать над крышкой (толщина крышки 5 мм).
