5.6 Канальные вентиляторы серии RVK-EX
5.6.1 Тип
RVK-EX 315D4
5.6.2 Описание
• Tändskyddstyp „Ex e“ (höjd säkerhet)
• Motorskydd genom kalledare (PTC) i kombination med ett lämplig motorskydd med EG-prototypprovningsintyg
• Via spänningen styrbar motor med utvändig rotor med installerad kabel
Fläktar i serie RVK-EX är konstruerade för montering i rör. Kåpan består av plast med ledningsförmåga, radialäkthjulet
har bakåt böjda äktvingar.
I kombination med ett motorskydd U-EK230E kan hastigheten på RVK-EX 315D4 styras via en 5-stegs spänningsregula-
tor.
Fläktarna kan användas för temperaturklasserna T1, T2 och T3. De transporterar explosiva gaser i zon 1 och zon 2 samt
grupperna IIA och IIB.
Motorn för äktar i serie RVK-EX måste anslutas till ett separat och funktionstestat motorskydd.
De får användas i delspänningsområdet. Det är, med undantag av frekvensomformare, tillåtet att använda elektroniska
eller transformatoriska styrdon. Vi rekommenderar att använda styrdon från Systemair GmbH. Styrdon av andra tillver-
kare ska ha minst samma eller bättre kvalitet!
Das Vervielfältigen dieser Zeichnung und Mitteilen
an dritte ist Verboten. Für diese Zeichnung behalten
wir uns alle Rechte gemäß Urheberschutz vor.
Zuwiderhandlungen werden verfolgt. SYSTEMAIR GmbH
This document must not be copied without our written per-
mission, and the contents thereof must not be imparted to
a third party nor be used for any unauthorized purpose.
Contravention will be prosecuted. SYSTEMAIR GmbH
Datum/date Name/name
Systemair Artikelnr.:/
Systemair item no.:
Maßstab:/
scale:
2:25
Gewicht:/
weight:
gezeichnet:/
drawn by:
- -
geprüft:/
checked by:
- -
Oberfl.Qualität:/
surface quality:
Baugröße:/
size:
Werkstoff: siehe Stückliste
material: see bill of material
Lieferant Art.Nr.:/
supplier item no.:
Dicke: siehe Stückliste
thickness: see bill of material
Maße ohne Toleranz-
angabe nach:
measurements without
tolerances according:
DIN 6930-m
Benennung:/title:
-
-
Zeichnungsnummer:/drawing no.:
EX
Nr.:
no.:
Datum/date: Name/name:
Änderungsindex / revision index:
Pos.:/
pos.:
Menge:/
quantity:
Benennung:/
title:
Artikelnr.:/
item no.:
Zeichnungsnr.:/
drawing no.:
Werkstoff:/
material:
Blechdicke:/
thickness:
1
1
-
-
IGC200
1.0038;RSt37-2 mm
2
1
- FFR200
- mm
3
2
- FK200
- mm
4
1
- JKL200
- mm
5
1
- LDC
- mm
6
1
- SG200
- mm
7
1
RVK_200_NEU
mm
1 3 4 62 5 7 8

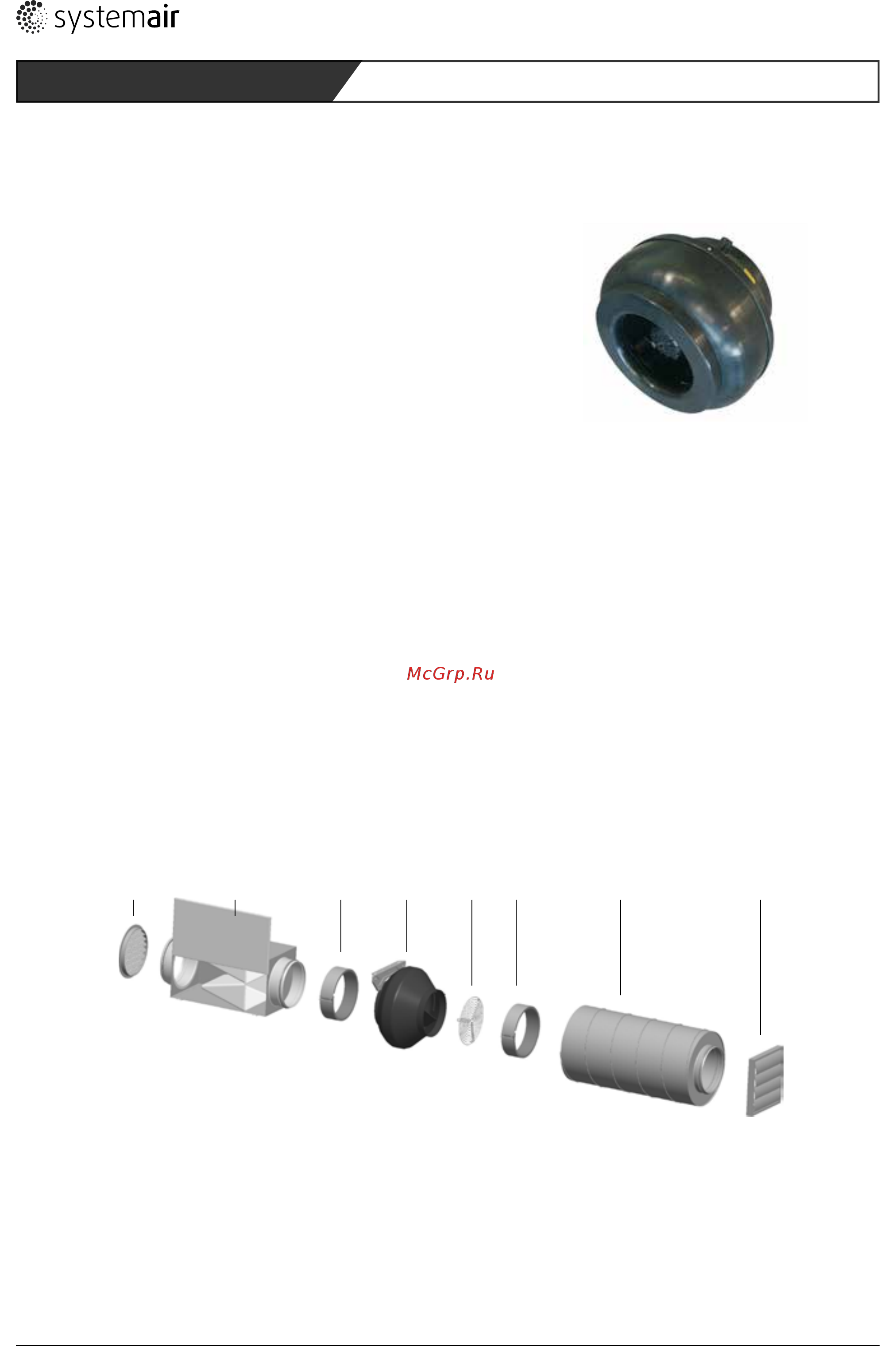

Рис. 5: Вентиляторы серии RVK-EX с принадлежностями
Обозначения
1 IGC Приточный фильтр 5 SG Пылезащитная решетка
2 FFR Коробка фильтра 6 FK Соединительная вставка
3 FK Соединительная вставка 7 LDC Шумоглушитель
4 RVK-EX Канальный вентилятор 8 VK Закрывающаяся решетка
