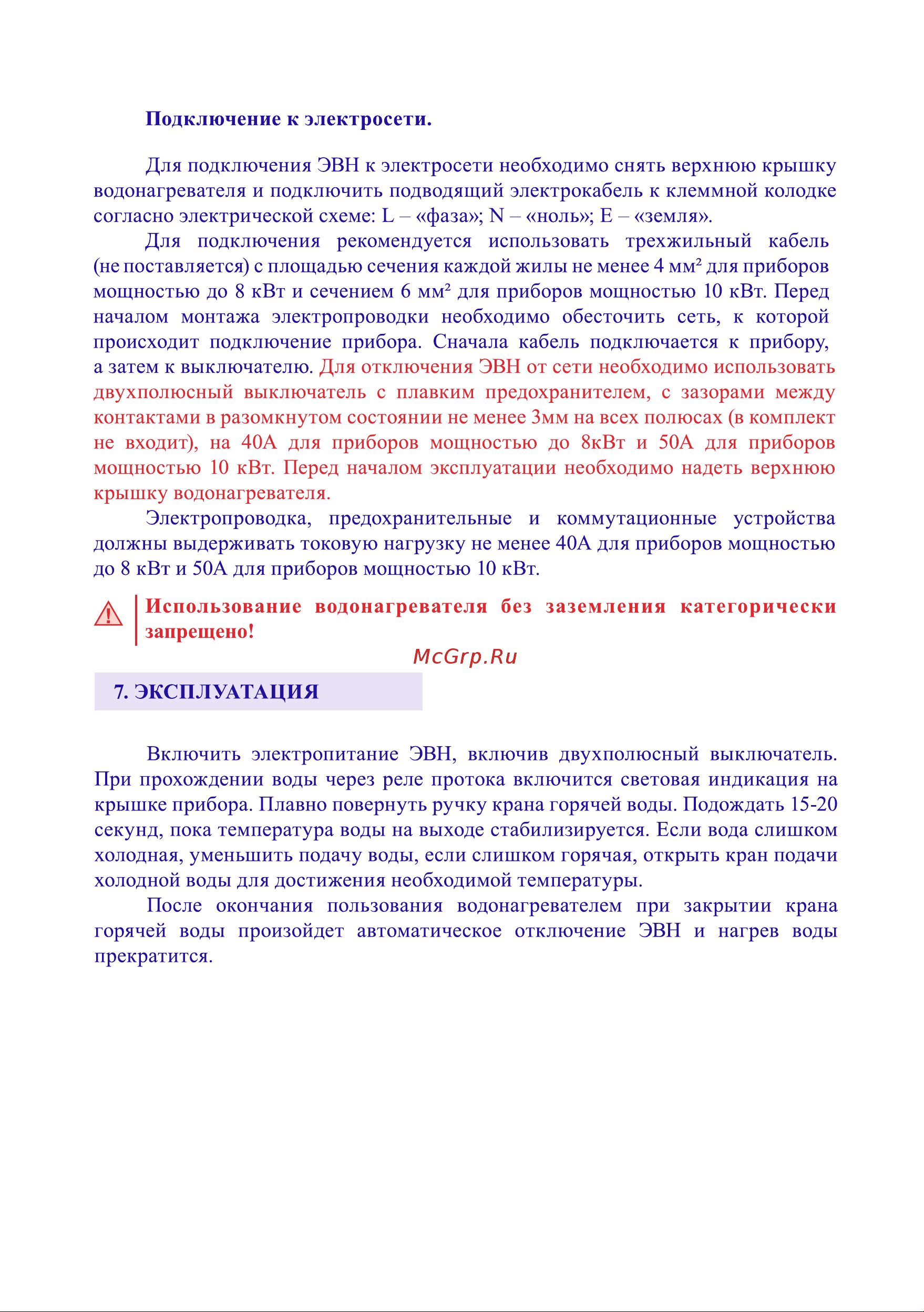

Подключение к электросети Для подключения ЭВН к электросети необходимо снять верхнюю крышку водонагревателя и подключить подводящий электрокабель к клеммной колодке согласно электрической схеме Е фаза N ноль Е земля Для подключения рекомендуется использовать трехжильный кабель не поставляется с площадью сечения каждой жилы не менее 4 мм2 для приборов мощностью до 8 кВт и сечением 6 мм2 для приборов мощностью 10 кВт Перед началом монтажа электропроводки необходимо обесточить сеть к которой происходит подключение прибора Сначала кабель подключается к прибору а затем к выключателю Для отключения ЭВН от сети необходимо использовать двухполюсный выключатель с плавким предохранителем с зазорами между контактами в разомкнутом состоянии не менее Змм на всех полюсах в комплект не входит на 40А для приборов мощностью до 8кВт и 50А для приборов мощностью 10 кВт Перед началом эксплуатации необходимо надеть верхнюю крышку водонагревателя Электропроводка предохранительные и коммутационные устройства должны выдерживать токовую нагрузку не менее 40А для приборов мощностью до 8 кВт и 50А для приборов мощностью 10 кВт Использование запрещено водонагревателя без заземления категорически 7 ЭКСПЛУАТАЦИЯ Включить электропитание ЭВН включив двухполюсный выключатель При прохождении воды через реле протока включится световая индикация на крышке прибора Плавно повернуть ручку крана горячей воды Подождать 15 20 секунд пока температура воды на выходе стабилизируется Если вода слишком холодная уменьшить подачу воды если слишком горячая открыть кран подачи холодной воды для достижения необходимой температуры После окончания пользования водонагревателем при закрытии крана горячей воды произойдет автоматическое отключение ЭВН и нагрев воды прекратится
