Установка

При выборе места размещения установки следует помнить, что она нуждается в регулярном техобслуживании,

поэтому необходимо оставить достаточно свободного места для открытия служебной дверки. При этом сле-

дует оставить достаточно свободного пространства для извлечения основных ее компонентов (рисунок 3).

Место забора свежего уличного воздуха по возможности лучше располагать в северной или восточной части

здания подальше от мест отвода воздуха, например из кухонь или помещений для стирки.

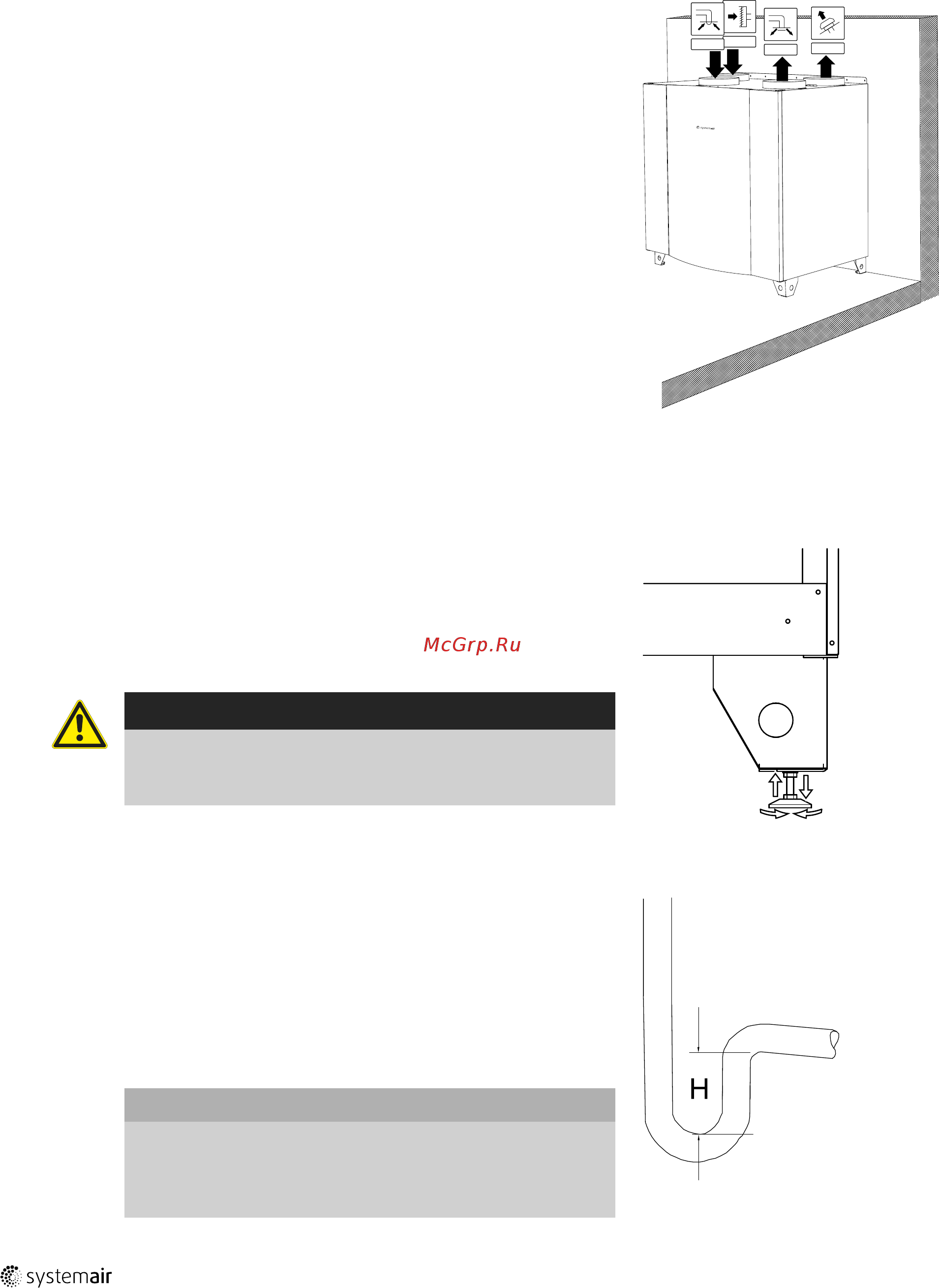

5.3 Установка агрегата

Рис. 4 Монтажное положение

(правосторонний агрегат)

Установка монтируется в следующем положении (рисунок 4). Важно,

чтобы установка стояла ровно, иначе слив конденсата будет работать

плохо.

5.3.1 Порядок монтажа SAVE VTC 700

1 Подготовьте поверхность, на которой будет производиться монтаж

агрегата. Она должна быть без уклонов, ровной и прочной (способ-

ной выдержать массу агрегата). Выполняйте установку согласно ре-

гиональным правилам и нормативным документам.

2 Поставьте агрегат на пол. Входящими в комплект поставки ножками

отрегулируйте его по высоте, чтобы агрегат стоял ровно.

Предупреждение

Соблюдайте осторожность, чтобы не порезаться об острые

края во время техобслуживания или монтажа. Надевайте

защитные перчатки.

3 Подсоедините трубку слива конденсата к двум сливным отверстиям

в нижней части агрегата. Убедитесь, что в обоих случаях сделаны

достаточные водяные затворы. Высота (H) должна быть не менее 60

мм. Водяные затворы не входят в комплект поставки, и компания Sy-

stemair не занимается их продажей.

4 Подсоедините установку к воздуховодам. Чтобы получилась дей-

ствительно эффективно работающая вентиляционная система, нуж-

но использовать все необходимые для этого принадлежности.

Важно

Монтаж установки и всей вентиляционной системы

производится квалифицированным специалистом по

монтажу в соответствии с действующими правилами и

местными нормативами.
