Принадлежности
|
47
• PH — электрический предварительный нагреватель
• ECT — датчик доп. контроллера температуры
• OAT — датчик температуры наружного
воздуховода
• RL — реле
• 1 — наружный воздух
• 2 — приточный воздух
• 3 — вытяжной воздух
• 4 — удаляемый воздух
Компонент / продукт - номер артикула:
• CB 250-3,0 230V/1 Канальный нагреватель— 5385
• CB Комплект для подключения предварительного
нагревателя — 142852

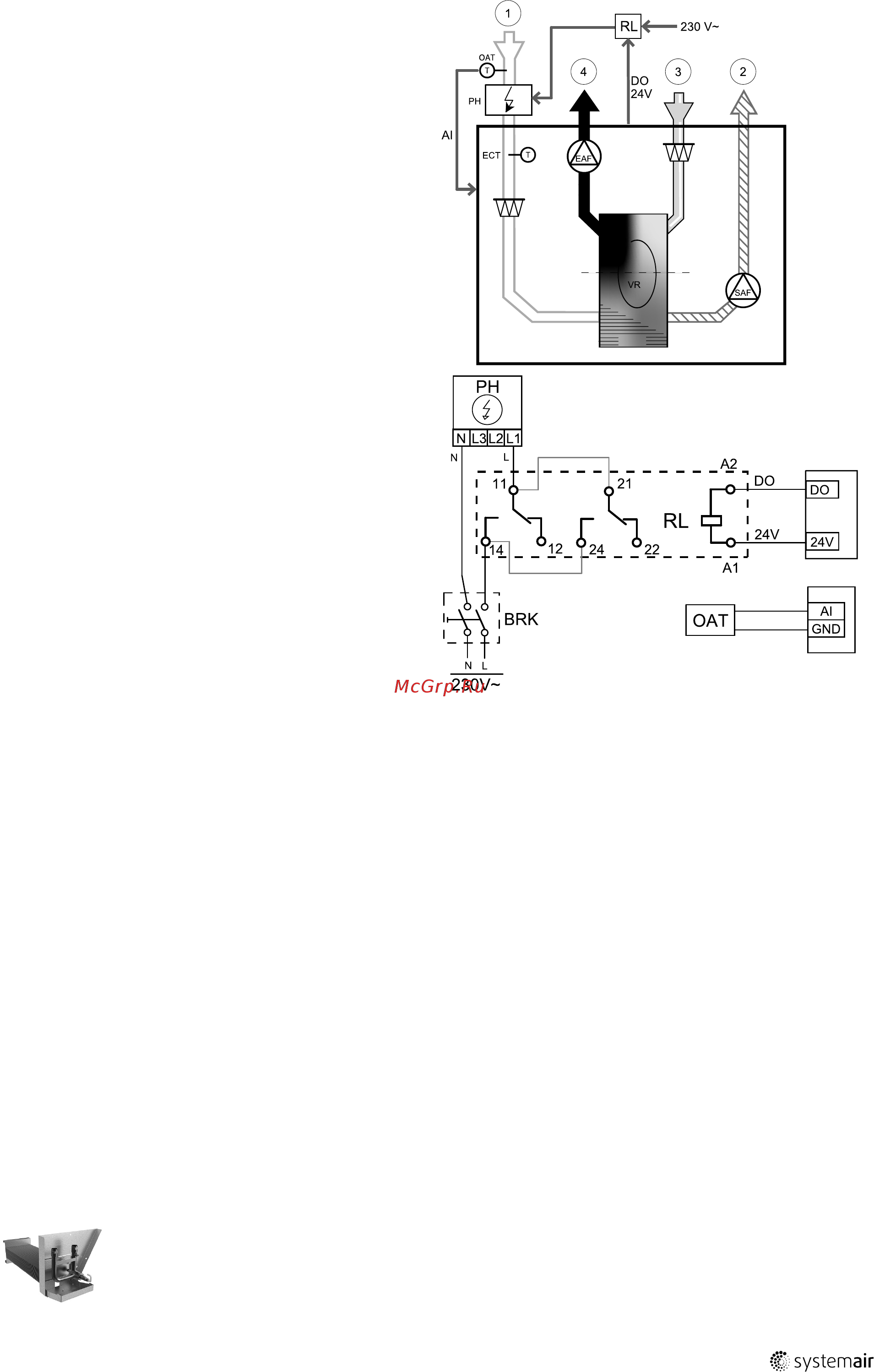

Рис. 15 Соединения предварительного нагревателя
Установка и подключение
1. Установить электрический предварительный нагре-
ватель (ELH) на расстояние не менее 100 мм от аг-
регата воздуховоде наружного воздуха. Реле (RL)
используется для управления предварительным
нагревателем. Подключить реле к любому свобод-
ному цифровому выходу на плате подключения
(CB).
2. Подключить предварительный нагреватель (ELH) и
блок питания к реле (RL). Автоматический выклю-
чатель (BRK) не входит в комплект поставки и зака-
зывается отдельно. Его необходимо установить в
цепь.
3. Установите датчик температуры воздуховода (OAT)
перед электрическим предварительным нагревате-
лем на внешней стороне агрегата и подсоедините
его к любому свободному аналоговому входу на
плате подключения (CB).
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейти в меню Компоненты, выбрать меню Дополнительный контроллер и установить Режим дополни-
тельного контроллера как Предварительный нагреватель. Уставка предварительного нагревателя мо-
жет быть установлена в том же меню. При необходимости выполнить дополнительные настройки. Для
получения дополнительной информации см. руководство «Установка и обслуживание».
4. Настройте подключение предварительного нагревателя. Перейдите в меню Сервис. Выберите в меню Вы-
ход. В следующем меню выберите вкладку ЦИФРОВОЙ. Выберите цифровой выход, к которому подключен
предварительный нагреватель. Убедитесь, что он подключен к DO3 на плате подключения, затем выбрать
ЦИФРОВОЙ ВЫХОД 3 и Шаговый регулятор Y4 Дополнительный контроллер из списка типов выхода.
5. Настройте внутренний датчик наружной температуры в качестве датчика доп. контроля температуры. Пере-
йдите в меню Сервис. Выберите меню Вход. Выберите вкладку АНАЛОГОВЫЙ. Выберите АНАЛОГОВЫЙ ВХОД 1
и измените конфигурацию с Темп. датчик наружного воздуха (OAT) на Датчик доп. контроля темпе-
ратуры (ECT).
6. После изменения конфигурации выберите аналоговый вход, к которому подключен установленный датчик
температуры воздуховода (OAT) и настройте его как Темп. датчик наружного воздуха (OAT).
11.3.3 Встраиваемый водяной нагреватель
2114803 | A004
