4.4 Подключение

4.4.1 Воздуховоды

Воздух к агрегату и от него направляется через систему воздуховодов. Для обеспечения длительного срока

службы и возможности удовлетворительной очистки настоятельно рекомендуется использовать воздуховоды

из оцинкованной стали.

Для достижения требуемого расхода воздуха при низком потреблении энергии система воздуховодов должна

пройти испытания на низкие скорости потока воздуха и малые перепады давления.

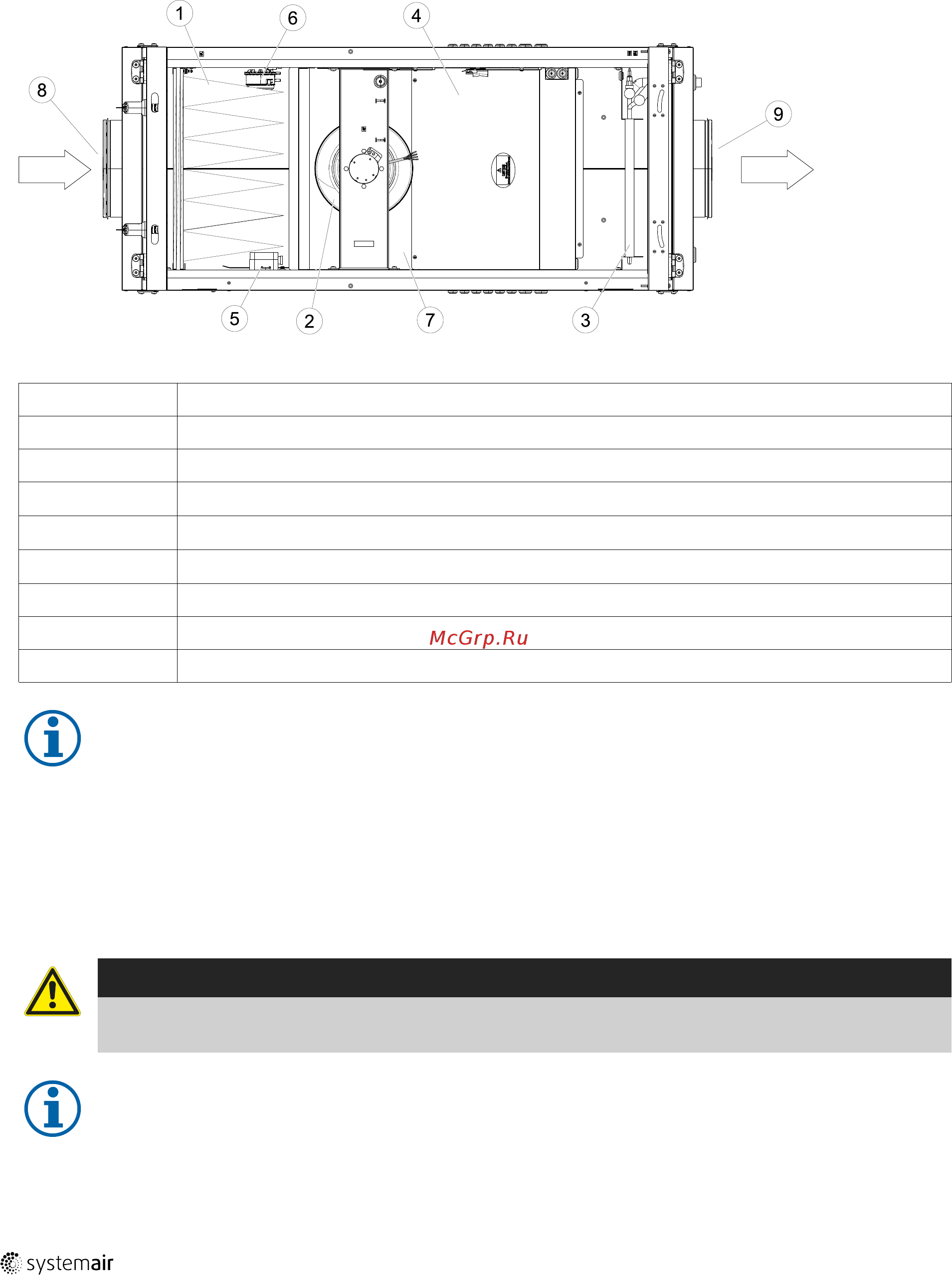

Рис. 5 Агрегаты типа HW

Фильтр приточного воздуха

2 Вентилятор приточного воздуха

3 Воздухонагреватель, электрический или водяной

Соединительная коробка

Датчик давления на фильтре

Датчик воздушного потока (только для агрегатов типа EL)

7 Датчик наружного воздуха

8 Соединение воздуховодов для наружного воздуха

9 Соединение воздуховодов для приточного воздуха

Примечание.

Во время хранения и монтажа соединения и концы воздуховодов должны быть заглушены.

Для агрегатов на впуске и крыше необходимо предусмотреть решетки в соответствии с

действующими строительными нормами.

Собирайте агрегат в направлении потока воздуха.

Надежно зафиксируйте все стыки между воздуховодами и агрегатом Topvex SF, используя не менее 4 заклепок

(круглые воздуховоды) или 4 болтов М8 (прямоугольные воздуховоды) на каждый стык. Для обеспечения гер-

метичности прямоугольных воздуховодов необходимо использовать уплотнительные полосы или герметик.

Осторожно

Во избежание распространения шума по системе воздуховодов на воздуховоды приточного воздуха

следует установить глушители.

Примечание.

При установке агрегата в холодном месте защитите все стыки теплоизоляцией и закрепите ее

монтажной лентой.
