6.3 Установка

1. Определите подходящее место для монтажа шкафа автоматики. Максимальное расстояние между шкафом

автоматики и установкой — 100 м.

2. При необходимости просверлите в стене два отверстия для подвешивания шкафа автоматики (межцентро-

вое расстояние — 60 мм) (поз. 1, рисунок 10).

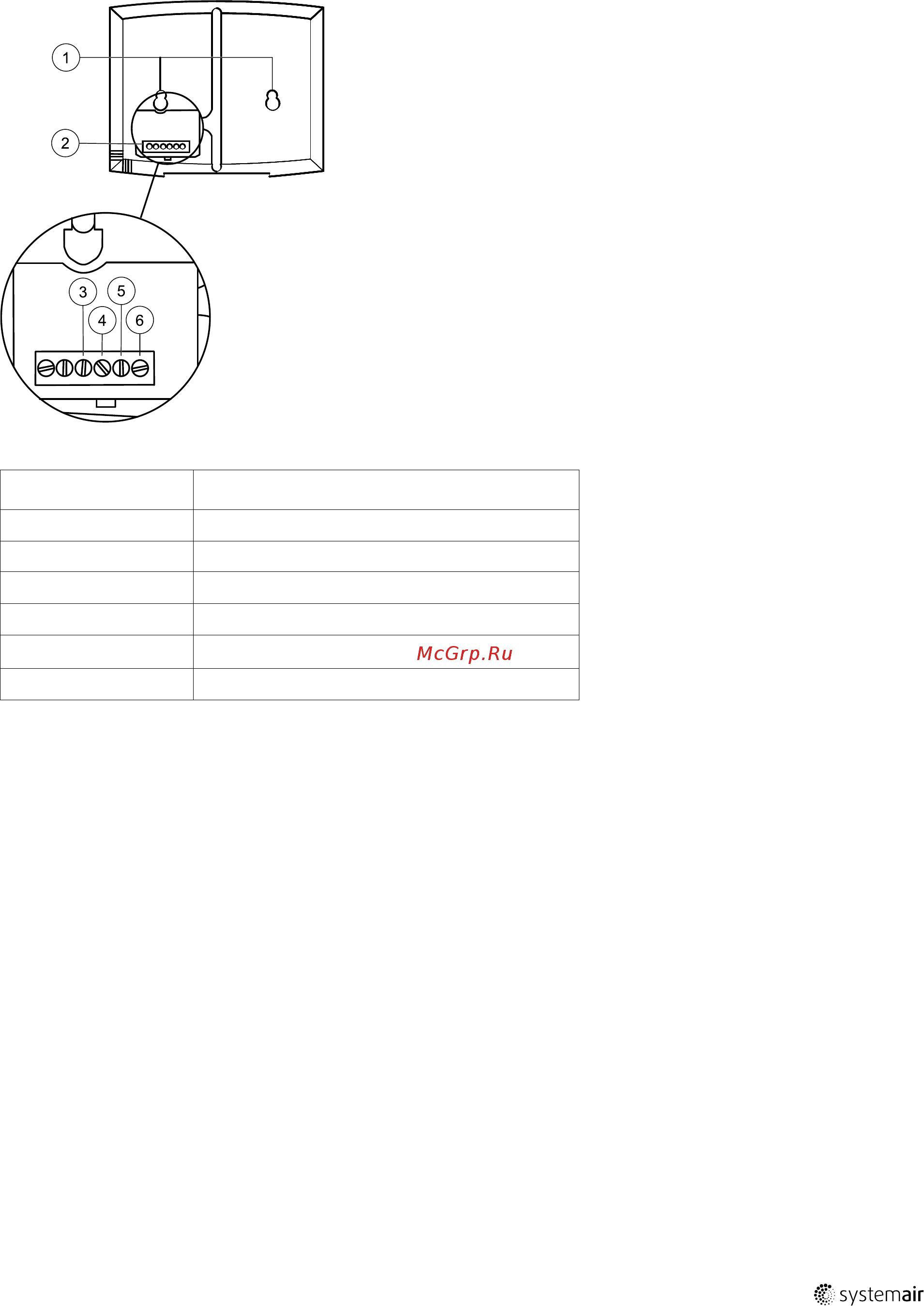

Рис. 10 Электрические соединения пульта управления

Позиция

Описание

Монтажные отверстия

Блок подключения

Подключение к коричневому проводу

Подключение к желтому проводу

Подключение к белому проводу

Подключение к черному проводу

6.4 Дополнительное оборудование

Информация о дополнительном внешнем оборудовании (приводах клапанов, электроприводных заслонках,

крышных установках, настенных решетках и др.) содержится в техническом каталоге и прилагаемых

инструкциях.

Подробные сведения об электрических соединениях внешних компонентов содержатся в прилагаемой схеме

электрических подключений.
