Systemair Topvex FR03-L-CAV [6/20] Описание изделия
![Systemair Topvex FR03-L-CAV [6/20] Описание изделия](/views2/1717476/page6/bg6.png)
2
|
Описание изделия
2 Описание изделия

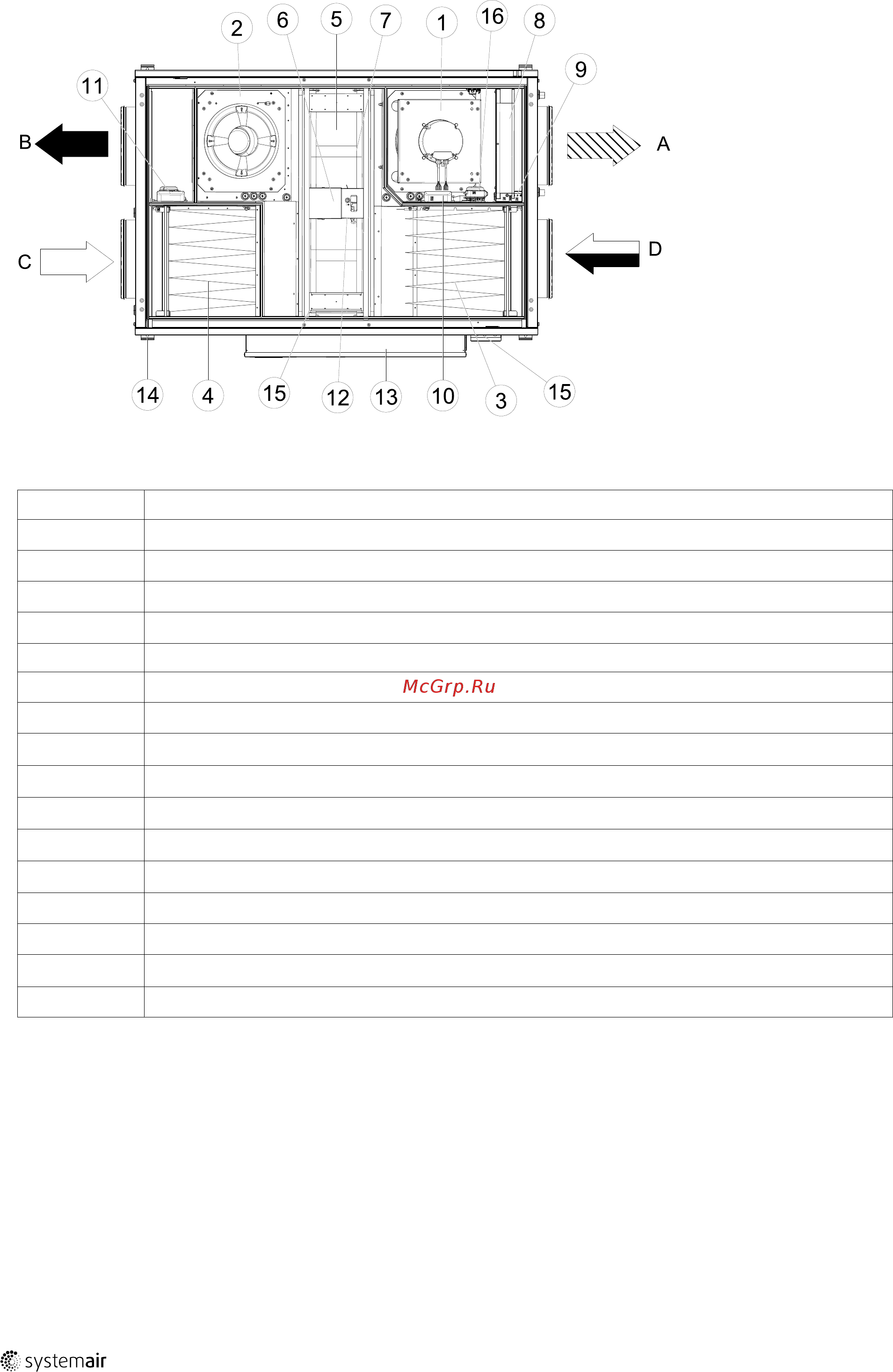

Рис. 1
Таблица 1 Описание компонентов агрегатов типа EL и HW
Позиция Описание
1 Вентилятор приточного воздуха
2 Вентилятор вытяжного воздуха
3 Фильтр вытяжного воздуха
4
Фильтр наружного воздуха
5
Теплообменник
6 Двигатель ротора
7 Ремень ротора
8
Нагреватель (электрический или водяной)
9
Кнопка сброса, ручная защита от перегрева (только в установках с электронагревателем)
10
Датчик давления вентилятора приточного воздуха / фильтра вытяжного воздуха
11
Датчик давления вентилятора вытяжного воздуха / фильтра приточного воздуха
12
Датчик вращения для теплообменника
13 Блок электрических подключений
14 Монтажные кронштейны
15
Управление ротором (расположение в зависимости от размера установки)
16 Датчик расхода воздуха
1
1
Только для агрегатов с секцией электрического подогревателя
1516263 | A002
