Инструкция по монтажу
7
RX(Y)Q5-10-12P7W1B + RXQ8P7W1B + RXYQ8P8W1B +
RXYHQ12P8W1B + RX(Y)Q14~18P7W1BA
Система кондиционирования VRVIII
4PW48461-1
6.3. Соединения трубопроводов
При пайке трубы необходимо продувать азотом, также сначала
прочтите абзац "Меры предосторожности при пайке
трубопровода хладагента" на странице 6.
6.4. Подсоединение трубопроводов хладагента
одсоединение спереди или сбоку
Трубопроводы хладагента можно подсоединять спереди
или сбоку (с выводом снизу) агрегата как показано на
рисунке.
2 Удаление пережатых труб
При подсоединении трубопровода хладагента к наружному
агрегату в первую очередь удалите пережатые трубы. Не
выпускайте газы в атмосферу.
Удаление пережатых труб необходимо выполнять
в следующем порядке.
1. Убедитесь в том, что запорные клапаны закрыты.
2. Подсоедините заправочный шланг к сервисным портам
всех запорных клапанов.
3. Откачайте газообразный хладагент из пережатых
труб.
4. Когда весь газообразный хладагент из пережатых труб
будет откачен, расплавьте припой с помощью горелки
и удалите пережатые трубы.
См. рисунок 6.
3 Установлен один наружный агрегат: В случае
RX(Y)Q5~18 + RXYHQ12
(Смотрите рисунок 8)
Подсоединение спереди:
Для подсоединения снимите крышку запорного клапана.
Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой.
ПРИМЕЧАНИЕ
Регулятор давления подаваемого во время пайки
азота должен быть установлен в положение не
более 0,02 МПа. (Смотрите рисунок 10)
Не используйте антиоксиданты при пайке трубных
соединений.
Остатки могут засорить трубы и вызвать поломку
оборудования.
1 Подсоединение слева
2 Подсоединение спереди
3 Подсоединение справа
ПРИМЕЧАНИЕ
Меры предосторожности при освобождении
выбивных отверстий
Следите за тем, чтобы не повредить корпус
После освобождения выбивных отверстий мы
рекомендуем удалить заусенцы и покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
ржавления.
Проводя через выбивные отверстия электри-
ческие провода, оборачивайте их защитной
лентой во избежание повреждения.
1 Трубопровод хладагента
2 Место пайки
3 Азот
4 Изолирующая обмотка
5 Ручной клапан
6 Регулятор
7 Азот
12 3
Газообразный хладагент, оставшийся внутри
запорного клапана, может разорвать пережатые
трубы, причинив травмы и вызвав разрушения.
1 Пережатые трубы
2 Запорный клапан
3 Сервисный порт
4 То чка плавления твёрдого припоя
Рекомендации по соединению трубопроводов
Сначала выполните пайку у запорного
клапана контура газообразного хладагента,
затем — у запорного клапана контура
жидкого хладагента.

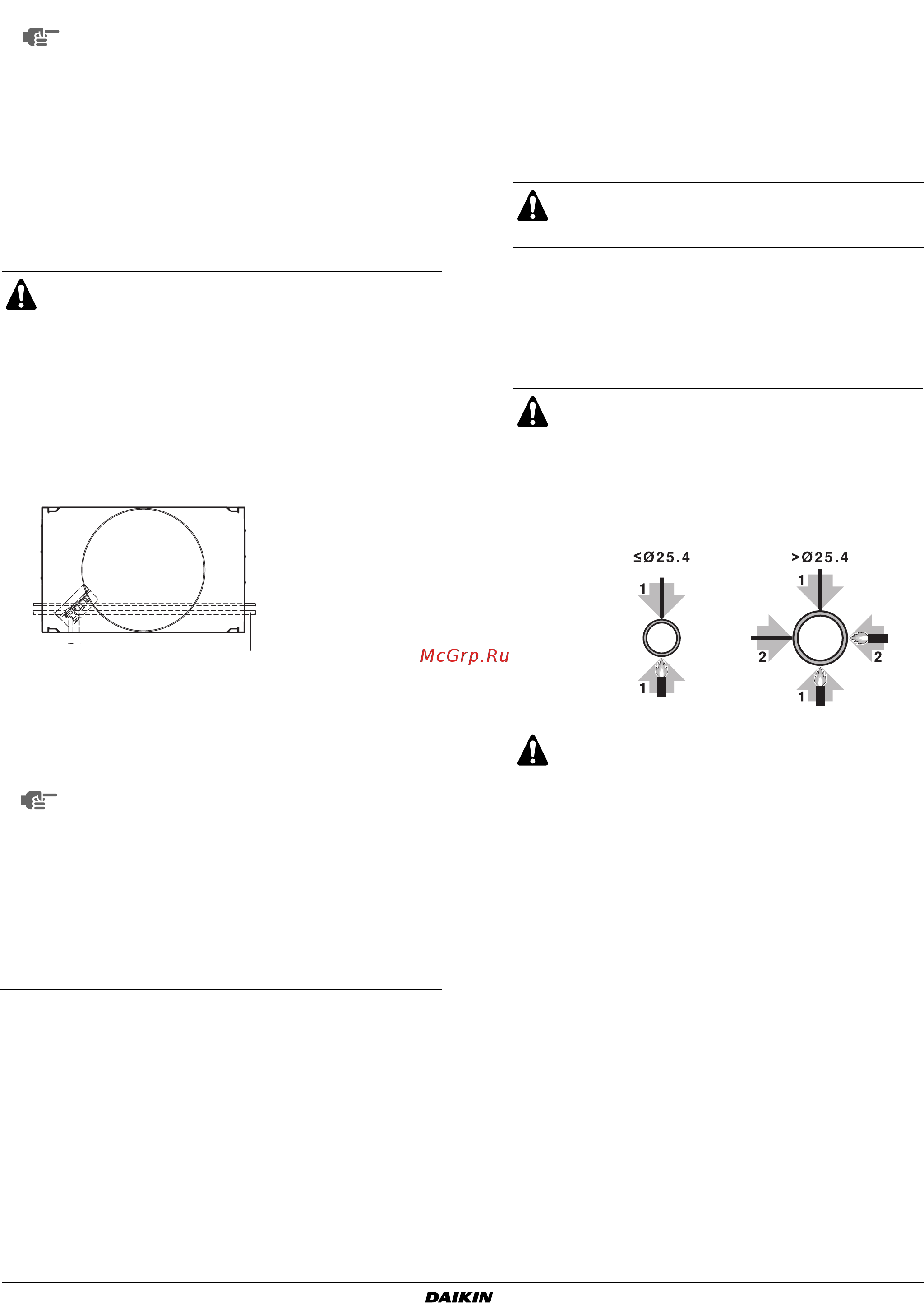

Наносите твёрдый припой, как показано на
рисунке.
При проведении работ по прокладке труб не
забудьте воспользоваться входящими
в комплект поставки вспомогательными
патрубками.
Проследите за тем, чтобы трубы, смонтиро-
ванные на месте, не соприкасались с другими
трубами на нижней или боковой панели. Во
избежание контакта с корпусом защитите
трубы соответствующей изоляцией, особенно
при подсоединении снизу или сбоку.
A Подсоединение спереди
Для подсоединения снимите крышку запорного клапана.
B Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой
1 Запорный клапан на стороне газообразного хладагента
2 Запорный клапан на стороне жидкого хладагента
3 Сервисный порт для дозаправки хладагента
4 Вспомогательный патрубок газообразного хладагента (1)
