22
|
Установка
4.7 Установка панели управления NaviPad
Панель управления NaviPad имеет класс защиты IP 54 и может эксплуатироваться при температуре окружаю-
щей среды 0–50°. Если панель NaviPad установлена на улице, ее нужно защитить от прямого УФ-излучения. Ка-
бель связи между панелью и контроллером в шкафу может иметь длину до 100 метров.

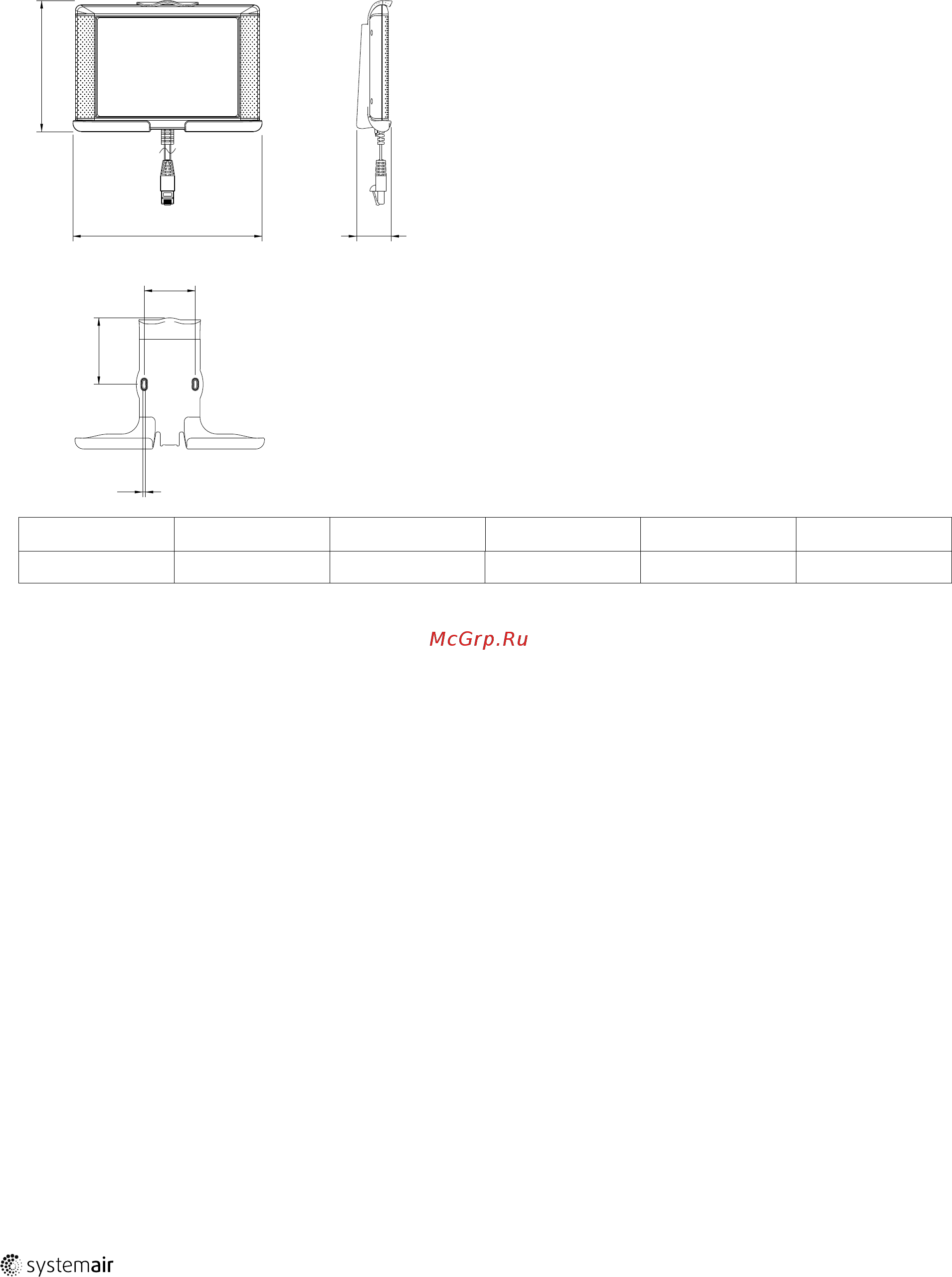

4.7.1 Размеры NaviPad
Панель управления – это панель управления воздухообрабатывающими агрегатами компании Systemair, работа
с которой может осуществляться на одном из выбранных языков.
B
A
C
F
E
D
3 m
А B C
c/cD
E F
153 221 40,3 59,4 77,5 3,2
1516253 | A004
