Daikin RXQ16P7W1B [36/54] Схема трубной обвшзки
![Daikin RXQ16P7W1B [36/54] Схема трубной обвшзки](/views2/1717795/page36/bg24.png)
• Системы VRV • Наружные блоки
35
• Наружные блоки • Только система охлаждения VRV • RXQ5-18P7W1B(A)

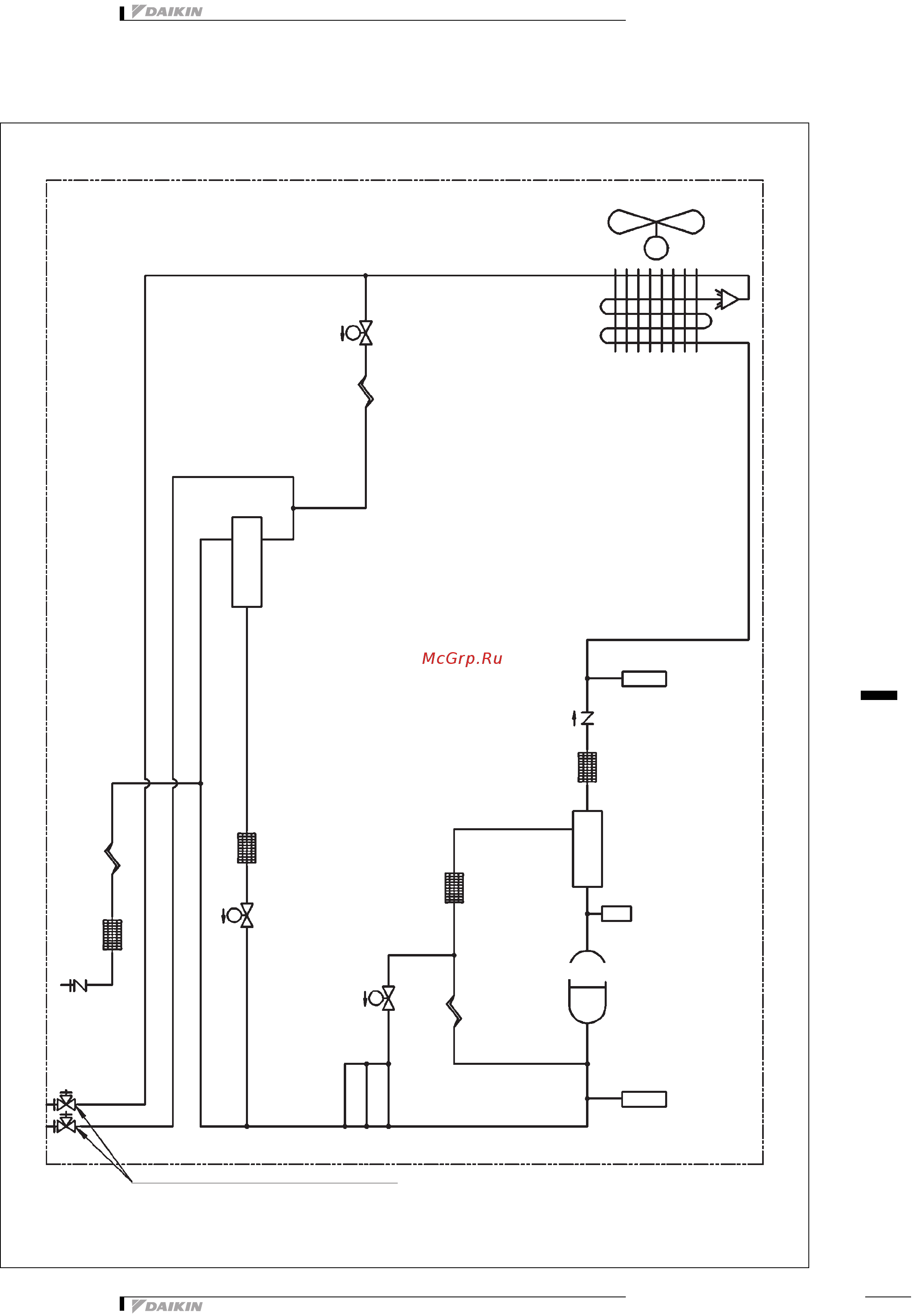

5 Схема трубной обвязки
3
1
5
5;43
[\=
Электромагнитный
клапан
Электромагнитный
клапан
Вентилятор
M
Теплообменник
Датчик высокого
давления
Реле высокого
давления
INV
Компрессор
Капиллярная
трубка
Капиллярная
трубка
Электромагнитный
клапан
SV
Капиллярная
трубка
Маслоотделитель
Датчик низкого
давления
Запорный клапан
(С каналом обслуживания со стороны местной системы труб, соединение с развальцовкой, Ø7,9 мм)
Обратный
клапан
Аккумулятор
Фильтр
Фильтр
Фильтр
Фильтр
SV
SV
HPS
SENPH
SENPH
