De Dietrich GTU 1200 V [6/12] Панель управления

GT 120 - GTU C 120 - GT 220 21/09/06 - 300003706-001-F

2 Панель управления

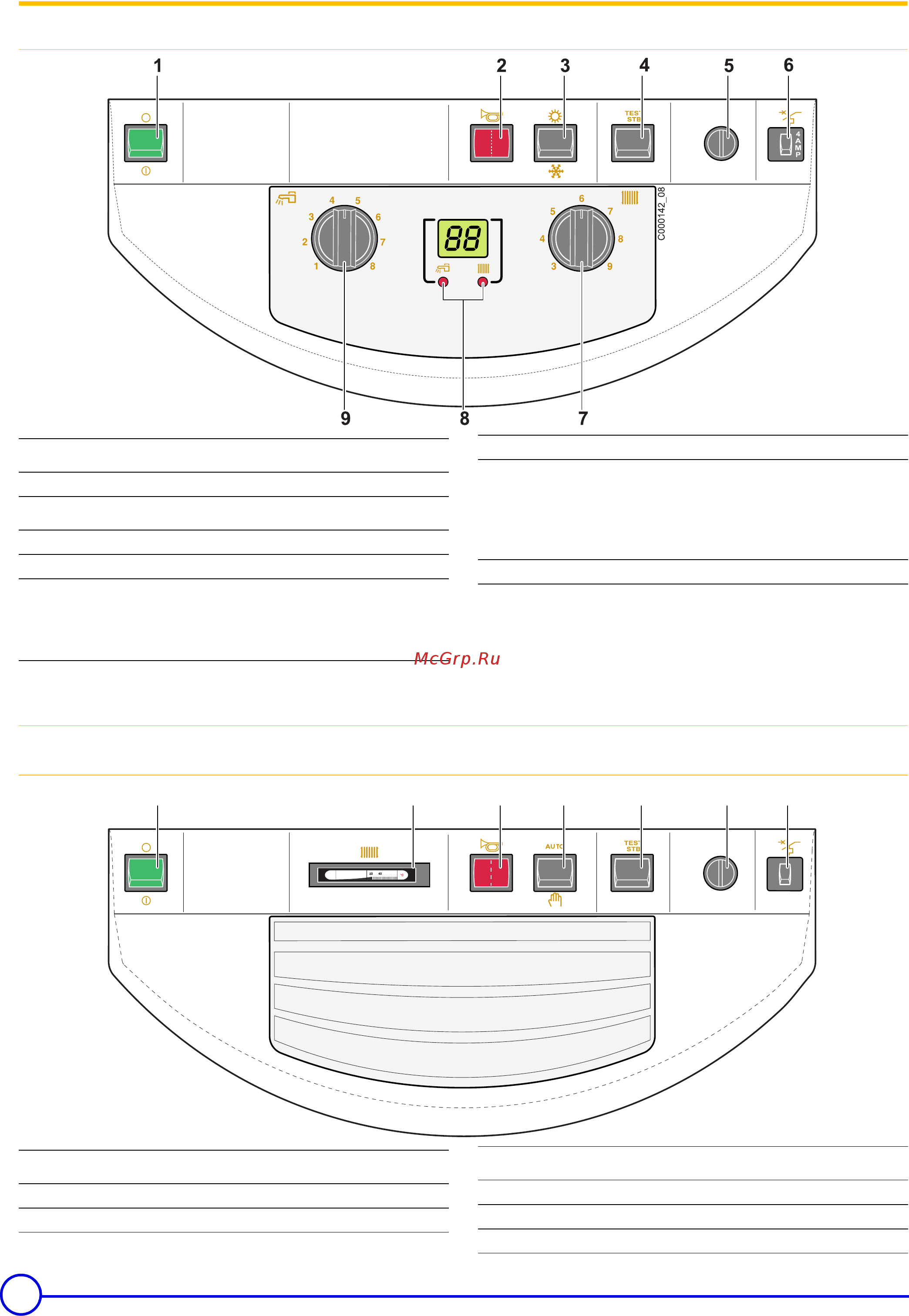

2.1 Панель управления B / B2

2.2 Панель управления Easymatic E-E1 / Easyradio ER-E1R

Электромеханические компоненты

1 Главный переключатель Вкл

/ Выкл

2 Индикатор неисправности

3 Переключатель Лето

/ Зима

4 Кнопка переключателя TEST STB

5 Защитный термостат с кнопкой ручного сброса блокировки

6 Панель управления B : Предохранитель с временной задержкой

(4 A)

Панель управления B2 : Предохранитель с временной

задержкой (6 A)

7 Термостат котла

8 Попеременная индикация следующих температур :

- Индикатор

горит : Температуры воды в котле

- Индикатор



горит : Температура горячей санитарно-

технической воды

9 Термостат для ГВС

3 5

C000142_09

1 Главный переключатель Вкл

/ Выкл

2 Термометр котла

3 Индикатор неисправности

4 Переключатель AUTO/

5 Кнопка переключателя TEST STB

6 Защитный термостат с кнопкой ручного сброса блокировки

7 Предохранитель с временной задержкой (4 A)
