ФИАШ.436234.313 РЭ-2 формат А5
10

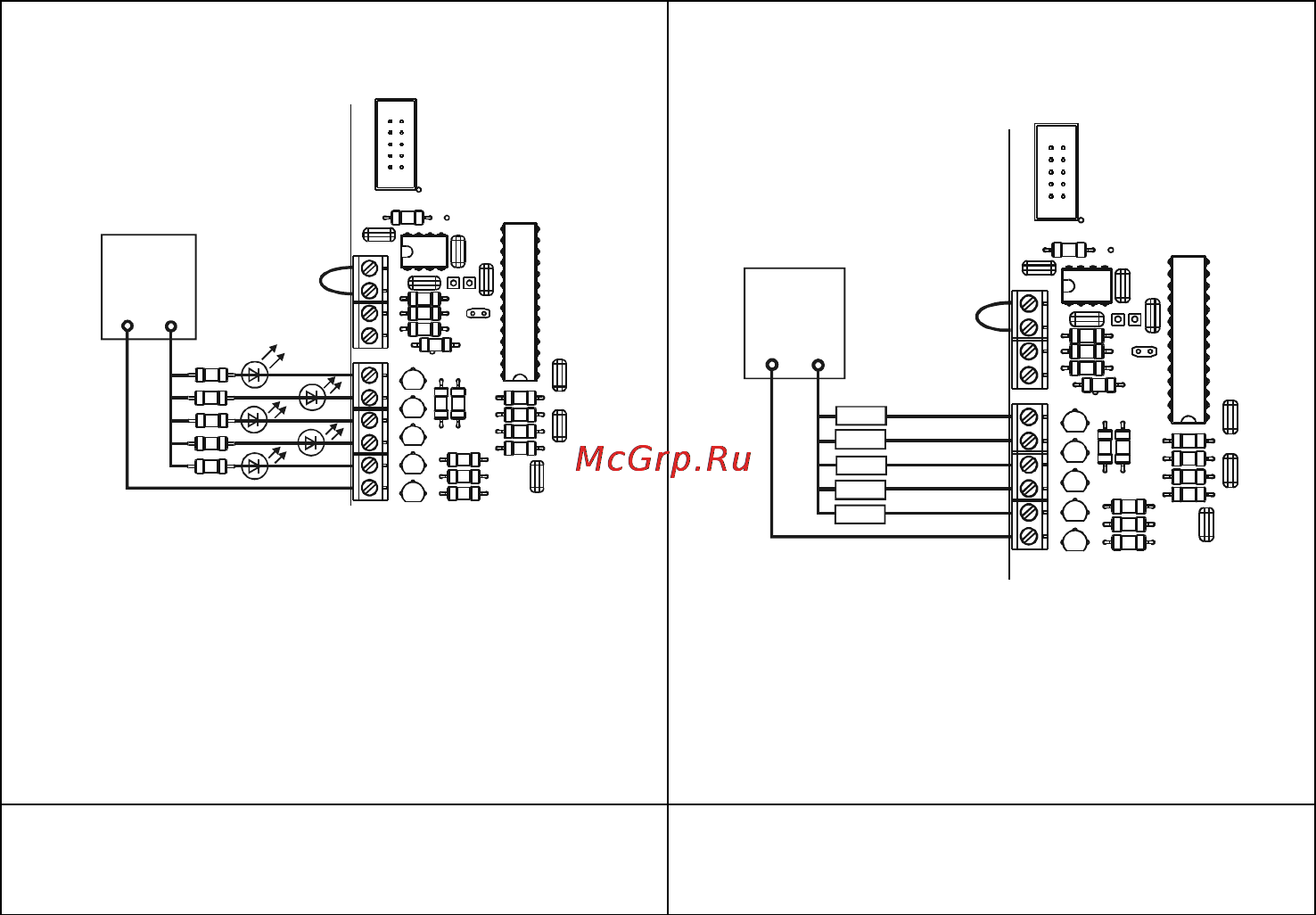

Рисунок 2
-
+
Источник питания
+12В...+48В
Сопротивление
и мощность резисторов
выбирается в зависимости от типа
используемых светодиодов и величины
напряжения внешнего источника
(Ток выходов не должен
превышать 100 mA)
-
+
Источник питания
+12В...+48В
Внешние устройства
автоматики с током
потребления не более
100 мА
Подключение внешних
индикаторов
Подключение внешних
устройств автоматики
ПОДГОТОВКА К РАБОТЕ
•
Проверить правильность произведенного монтажа.
•
Подключить, соблюдая полярность (красный провод к плюсовому контакту, синий
(черный) – к минусовому), исправную полностью заряженную АКБ к перемычкам
переходникам;
•
Подать сетевое напряжение.
•
Вставить сетевой предохранитель.
•
Убедиться в наличии выходных напряжений и свечении обоих индикаторов;
•
Извлечь сетевой предохранитель и убедиться, что источник перешел на
резервное питание (индикатор «СЕТЬ» погас, индикатор «Выход» продолжает
светиться), напряжение на нагрузке соответствует данным, указанным в табл. 1
•
Снова вставить сетевой предохранитель.
•
Рекомендуется проконтролировать напряжение питания нагрузок цифровым
мультиметром.
•
Закрыть крышку корпуса и опломбировать ее.
