Бастион SKAT-V.24DC-18 [5/16] Устройство и работа
![Бастион SKAT-V.24DC-18 [5/16] Устройство и работа](/views2/1071869/page5/bg5.png)
+25 С
+5 С0
-20 С
27,5
29,2
26,5
-40мВ/ С
Н
а
пр
я
ж
ение
з
а
р
я
д
а
А
К
Б
,
В
Температура, С

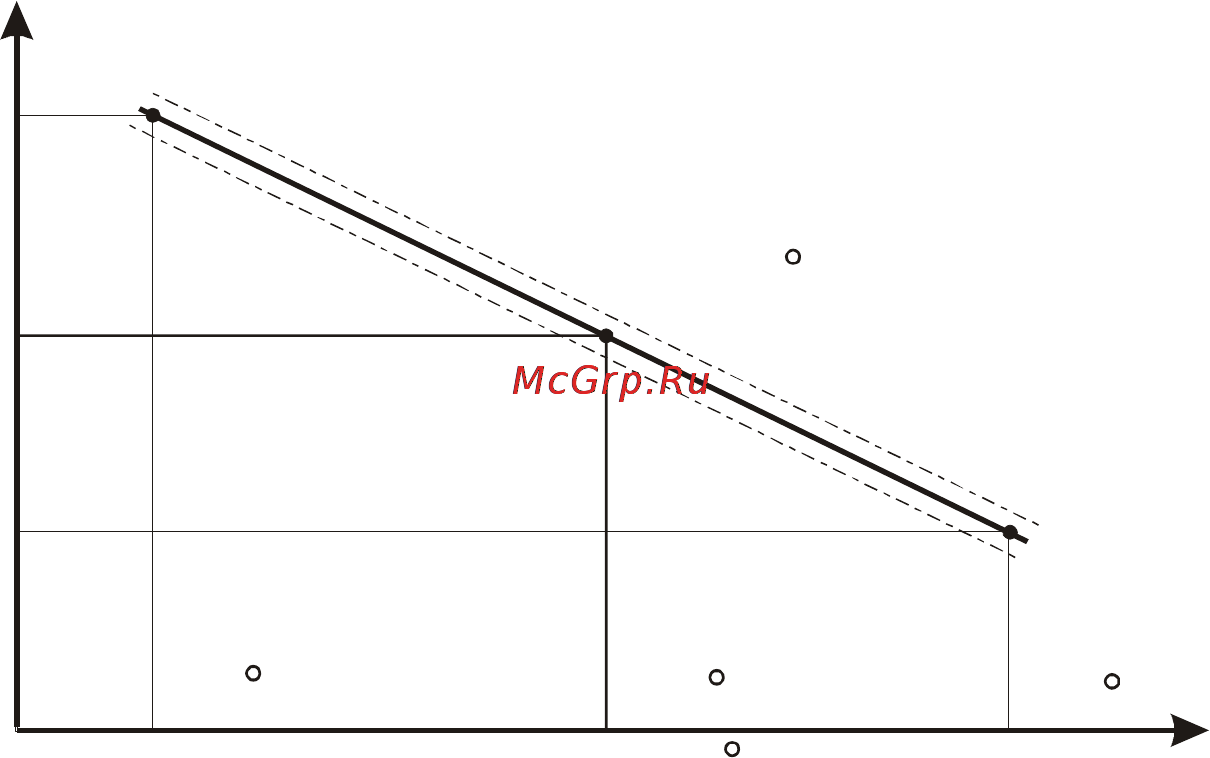

Рисунок 1
Зависимость напряжения заряда от температуры
СОДЕРЖАНИЕ ДРАГО
ЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ
Источник не содержит драгоценных металлов и камней.
УСТРОЙСТВО И РАБОТА
Источник содержит следующие конструктивные элементы (см. Приложение А):
корпус, состоящий из основания и крышки;
блок зарядного устройства (блока ЗУ), состоящий из силовой платы и платы
управления;
плату светодиодную;
сетевую колодку.
Элементы защиты, управления и коммутации блоков показаны в Приложениях А.
Источник имеет два основных режима работы – режим работы от сети и режим
резерва.
В обоих режимах работы источник обеспечивает электропитание нагрузок,
подключенных к выходам 1 - 2 с номинальным напряжением питания 24 В и
номинальным током потребления согласно п. 5 таблицы 1. В режиме работы от сети
индикаторы «Сеть» и «АКБ» светятся непрерывно, в режиме резерва (при отсутствии
сетевого напряжения) индикатор «АКБ» светится непрерывно, а индикатор «Сеть»
погашен.
В источнике предусмотрено устройство контроля напряжения на батарее с одним
порогом срабатывания (защита батареи от глубокого разряда), отключающее
аккумуляторную батарею от нагрузки при критическом для батареи уровне напряжения
на ее клеммах в диапазоне 20,5 – 21,5В.
ФИАШ.436237.024 РЭ-3 формат А5
5
