Таблица 3

Ток заряда, А

Рекомендуемая емкость АКБ

3,8 не менее 17 Ач

6,9 не менее 26 Ач

9,7 не менее 38 Ач

Источник питания

+12В...+48В

Сопротивление

и мощность резисторов

выбирается в зависимости от типа

используемых светодиодов и величины

напряжения внешнего источника

(Ток выходов не должен превышать 100 mA)

Источник питания

+12В...+48В

Внешние устройства

автоматики с током

потребления не более

100 м

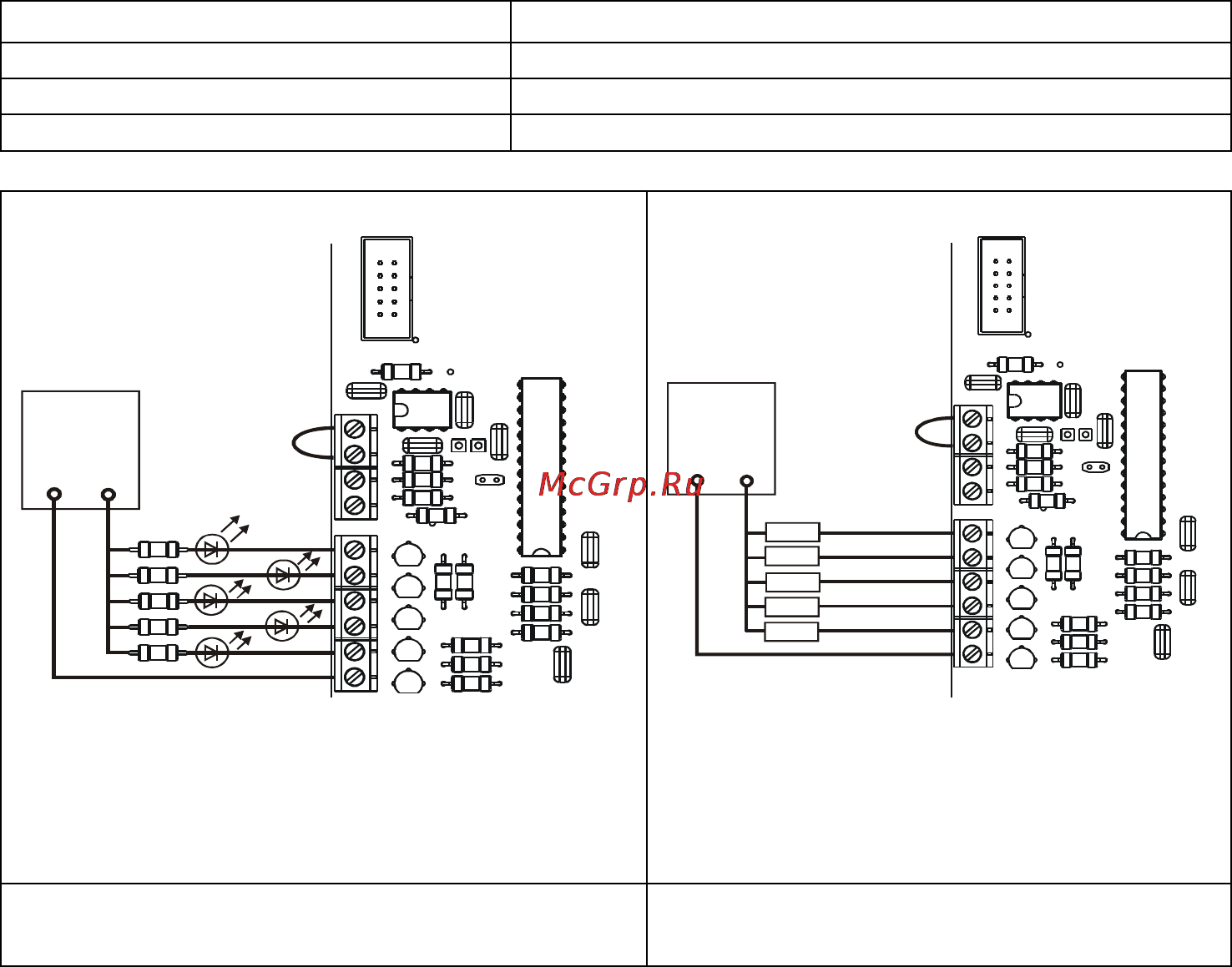

Подключение внешних

индикаторов

Подключение внешних

устройств автоматики

Рисунок 2

ПОДГОТОВКА К РАБОТЕ

 Проверить правильность произведенного монтажа.

 Подключить, соблюдая полярность (красный провод к плюсовому контакту, синий

(черный) – к минусовому), исправную полностью заряженную АКБ к перемычкам

переходникам;

 Подать сетевое напряжение.

 Вставить сетевой предохранитель.

 Убедиться в наличии выходных напряжений и свечении обоих индикаторов;

 Извлечь сетевой предохранитель и убедиться, что источник перешел на резервное

питание (индикатор «СЕТЬ» погас, индикатор «АКБ» продолжает светиться),

напряжение на нагрузке соответствует данным, указанным в табл. 1

 Снова вставить сетевой предохранитель.

 Рекомендуется проконтролировать напряжение питания нагрузок цифровым

мультиметром.

 Закрыть крышку корпуса и опломбировать ее.

ФИАШ.436237.024 РЭ-3 формат А5
