СКАТ-2400Р20

24 В 10А/20А (при отсутствии сети 220В)

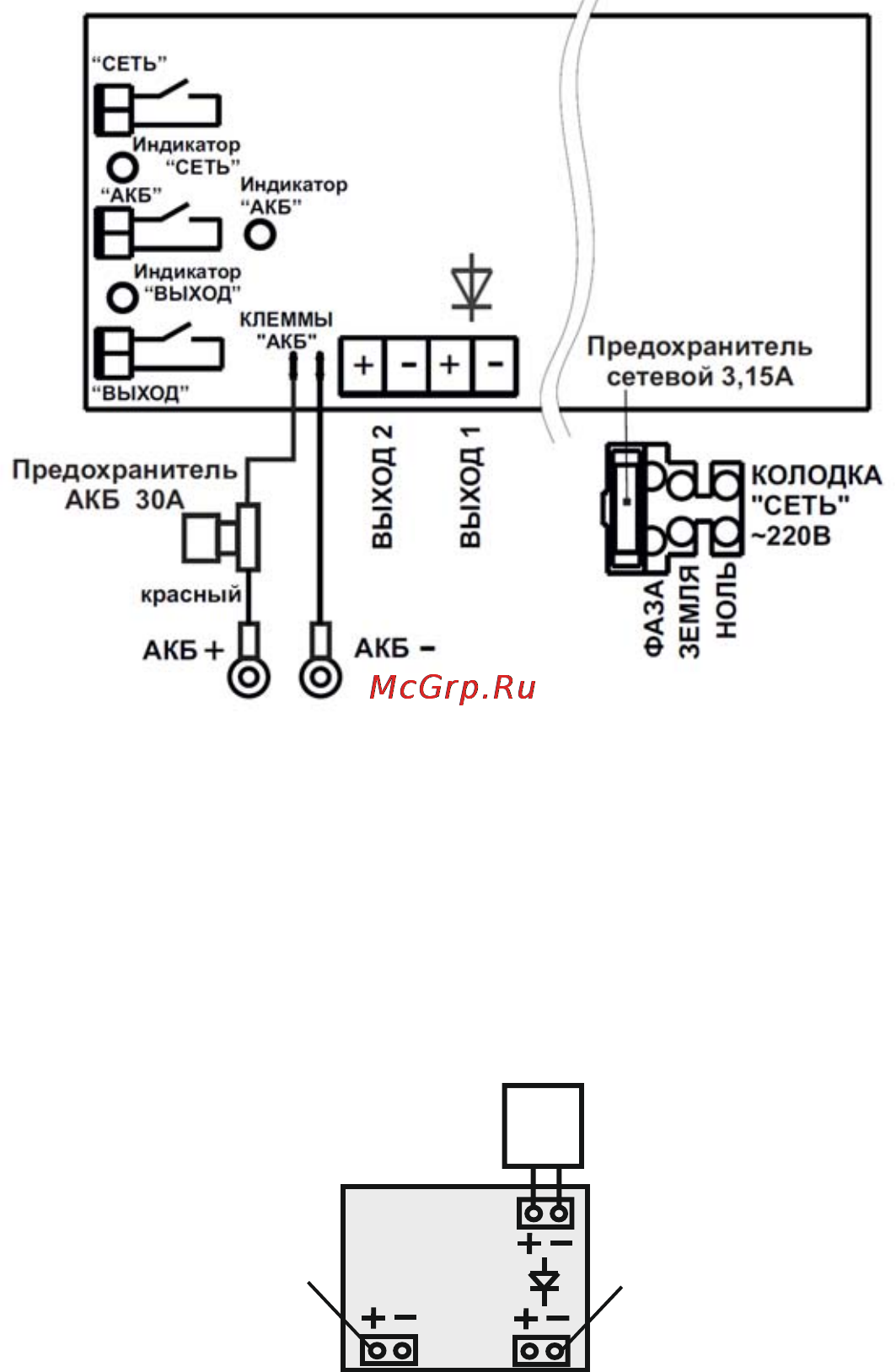

Рисунок 1 - Вид изделия с открытой крышкой (схема подключения)

При наличии напряжения питающей сети (режим заряда АКБ) происходит

заряд АКБ и питание дополнительной нагрузки. Индикатор «СЕТЬ» (белый) светится

и указывает на наличие напряжения питающей сети. Индикатор «ВЫХОД» (зеленый)

светится и указывает на наличие выходного напряжения. Индикатор «АКБ»

(оранжевый) светится ровным светом и указывает на наличие исправной АКБ.

Контакты информационных выходов «СЕ

ТЬ», «АКБ» и «ВЫХОД» (в формате «сухие

контакты реле») замкнуты.

ВЫХОД 2

АКБ

ВЫХОД

Рисунок 2 – Схема использования изделия в качестве зарядного устройства для АКБ

Следует иметь в виду, что в режиме заряда АКБ ток заряда АКБ уменьшается на

величину суммарного тока нагрузки по выходам. При этом суммарный ток нагрузки

по выходам не должен превышать 3А, иначе может отсутствовать заряд АКБ или

даже происходить ее разря

д.

ФИАШ.436234.517 РЭ-2 формат А5
