Установку, демонтаж и ремонт устройства производить при отключенном

питании 220В.

Запрещается эксплуатация устройства без защитного заземления.

Запрещается ставить в колодки предохранителей перемычки и плавкие

вставки номиналов, превышающих указанные в разделе «УСТРОЙСТВО И РАБОТА»

Запрещается закрывать вентиляционные отверстия устройства.

Запрещается транспортировать устройство с установленным в нем

аккумуляторами.

УСТАНОВКА НА ОБЪЕКТЕ

Устройство устанавливается в помещении с ограниченным доступом

посторонних лиц. Местом установки может быть стол, стена или любая другая

конструкция внутри помещения.

Разметка крепления корпуса устройства к стене производится в соответствии с

расположением крепежных отверстий на задней стенке корпуса.

После выполнения крепежных гнезд корпус устройства крепится к стене (или

другим конструкциям) в вертикальном положении.

Подключение у

стройства производится при отключенном сетевом

напряжении и открытой крышке (см. рисунок 1) в следующей последовательности:

 извлечь сетевой предохранитель из колодки «Сеть ~220В», расположенной

внутри корпуса;

 подключить провод заземления к контакту «ЗЕМЛЯ» указанной колодки;

 подключить подводящие провода сети ~220 В 50 Гц к сетевой колодке с учетом

фазировки, указанной на рис

унке 1;

 при необходимости, подключить контролирующее устройство к клеммным

колодкам выходных информационных контактов «СЕТЬ, «АКБ» и «ВЫХОД»;

 соединить перемычкой аккумуляторной два аккумулятора в батарею, как

показано на рисунке 4;

 при необходимости собрать одну из схем, приведенных на рисунках 2,3;

 подключить с учетом полярности перемычки АКБ (входят в комплект поставки) к

клеммам АКБ ус

тройства (красный провод с предохранителем – к клемме АКБ+)

ВНИМАНИЕ!

Сечение и длина соединительных проводов должны

соответствовать максимальным токам, указанным в п.4 таблицы 1.

Провода, подводящие сетевое напряжение должны иметь

двойную изоляцию и сечение не менее 0,75мм

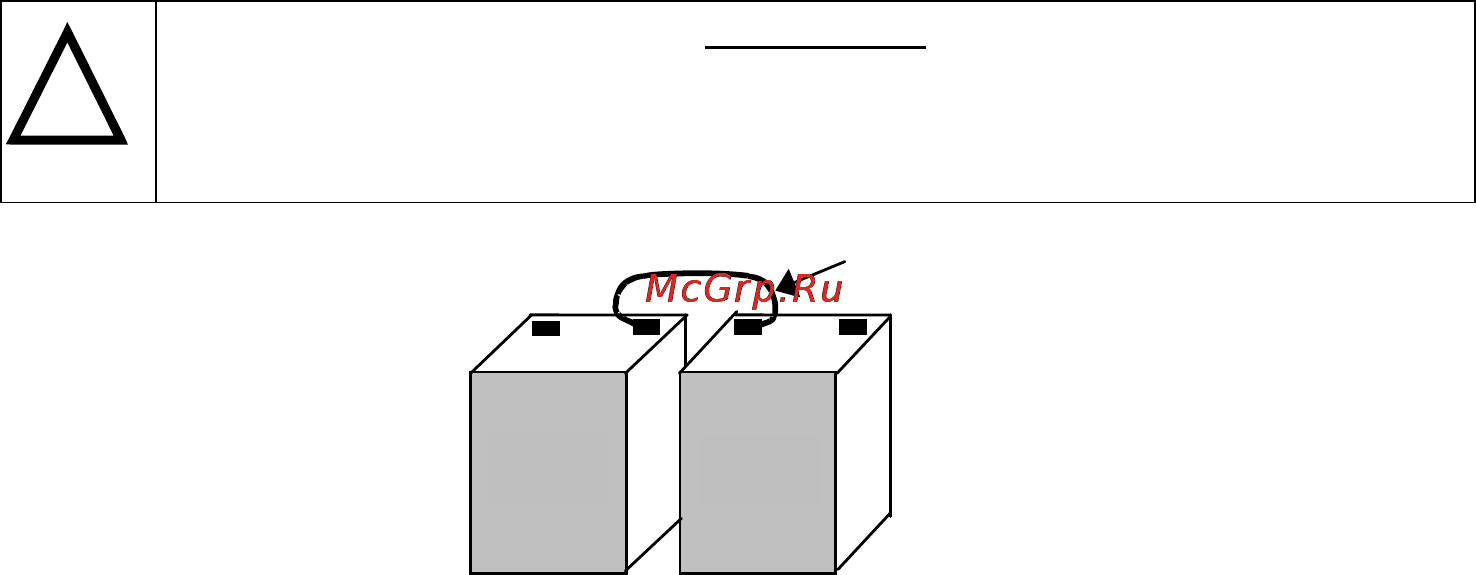

Перемычка АКБ

ФИАШ.436234.5

17 РЭ-2 формат А5

Рисунок 4 – Схема соединения аккумуляторов

ПОДГОТОВКА К РАБОТЕ

 Проверить правильность монтажа в соответствии с рисунками 1 - 3.

 Подключить, соблюдая полярность перемычки АКБ к батарее (красный провод с

предохранителем – к клемме «плюс» АКБ);

 Подать сетевое напряжение.

 Вставить сетевой предохранитель.

+ - -
