СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ

Источник не содержит драгоценных металлов и камней.

УСТРОЙСТВО И РАБОТА

Источник, представляет собой стабилизированный источник питания, ко-

торый при наличии напряжения питающей сети формирует выходное на-

пряжение для питания нагрузки и одновременно осуществляет зарядку ак-

кумуляторной батареи. Конструктивно источник выполнен в виде печатной

платы с элементами электронной схемы, которая расположена в пластико-

вом корпусе, предназначенном для установки на DIN-рейку. На плате

раз-

мещены:

 Cветодиодные индикаторы «СЕТЬ»,«ВЫХОД»;

элементы подключения внешних устройств:

 Клеммная колодка «Сеть».

 Клеммная колодка «ВЫХОД 5-9В»

 Клеммная колодка «АКБ».

 Переменный резистор для регулировки выходного напряжения.

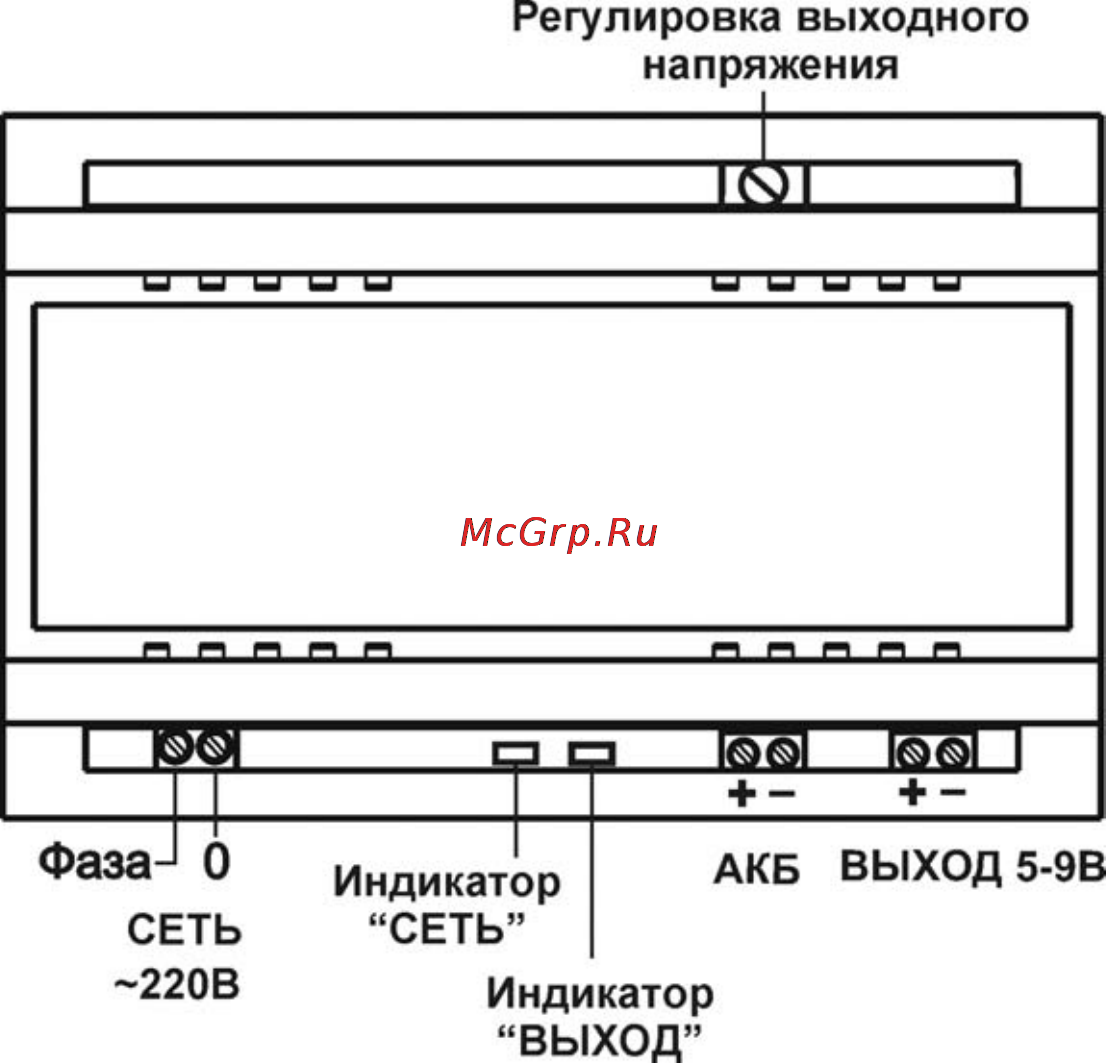

Рисунок 1. Источник (вид сверху).
