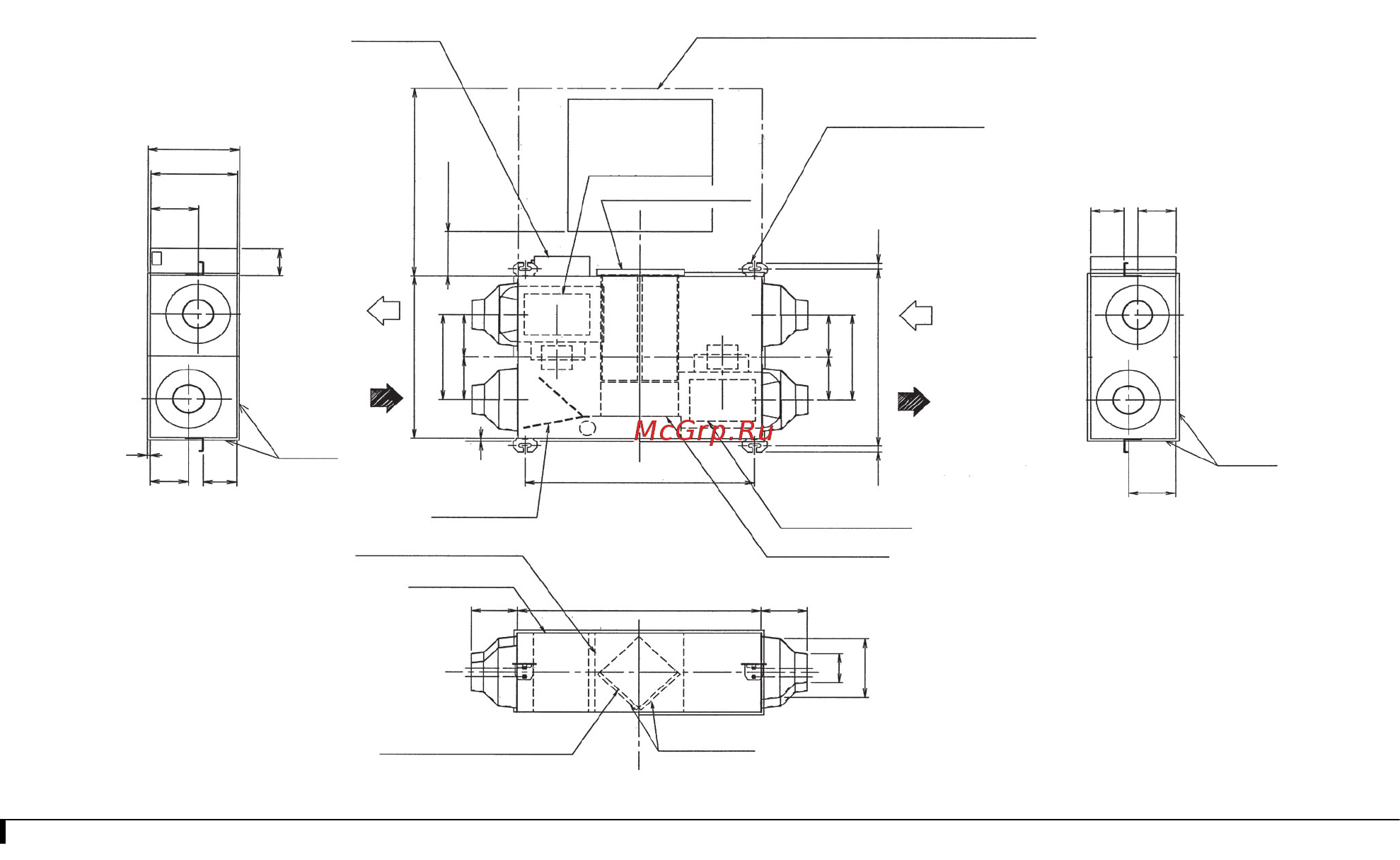

Daikin VAM800FA Размерные чертежи онлайн
VAM150FA
3TW27874-1
ПР ИМЕчАНИЕ
1
Обязательно оставьте смотровое отверстие (450 х 450 мм) для проверки воздушных фильтров, теплообменных элементов и вентиляторов.
Распределительная коробка
Место для техобслуживания элементов теплообменников,
воздушных фильтров и вентиляторов
Смотровое отверстие
O 450
Вентилятор приточного воздуха
Крышка для техобслуживания
Потолочный крюк
овальное отверстие 4-14x40
ОА
ЕА
Свежий воздух с улицы
(Воздух снаружи)
Отработанный воздух
наружу
Уплотнение
Вентилятор отработанного воздуха
Распорка выходной трубы
SA
RA
Заслонка
(Крышка для техобслуживания)
(Распределительная коробка)
Элементы теплообменника
Воздушные фильтры
Подача воздуха в
комнату
Возврат воздуха из комнаты
Уплотнение
285
269
149
120 104
67
600
120~250
2020 560
288
124164
718
509
288
124 164
145 145
760
104 120,3
149
O97O97
O200
8
8
