Daikin VAM650FA7VE [162/294] Характеристики

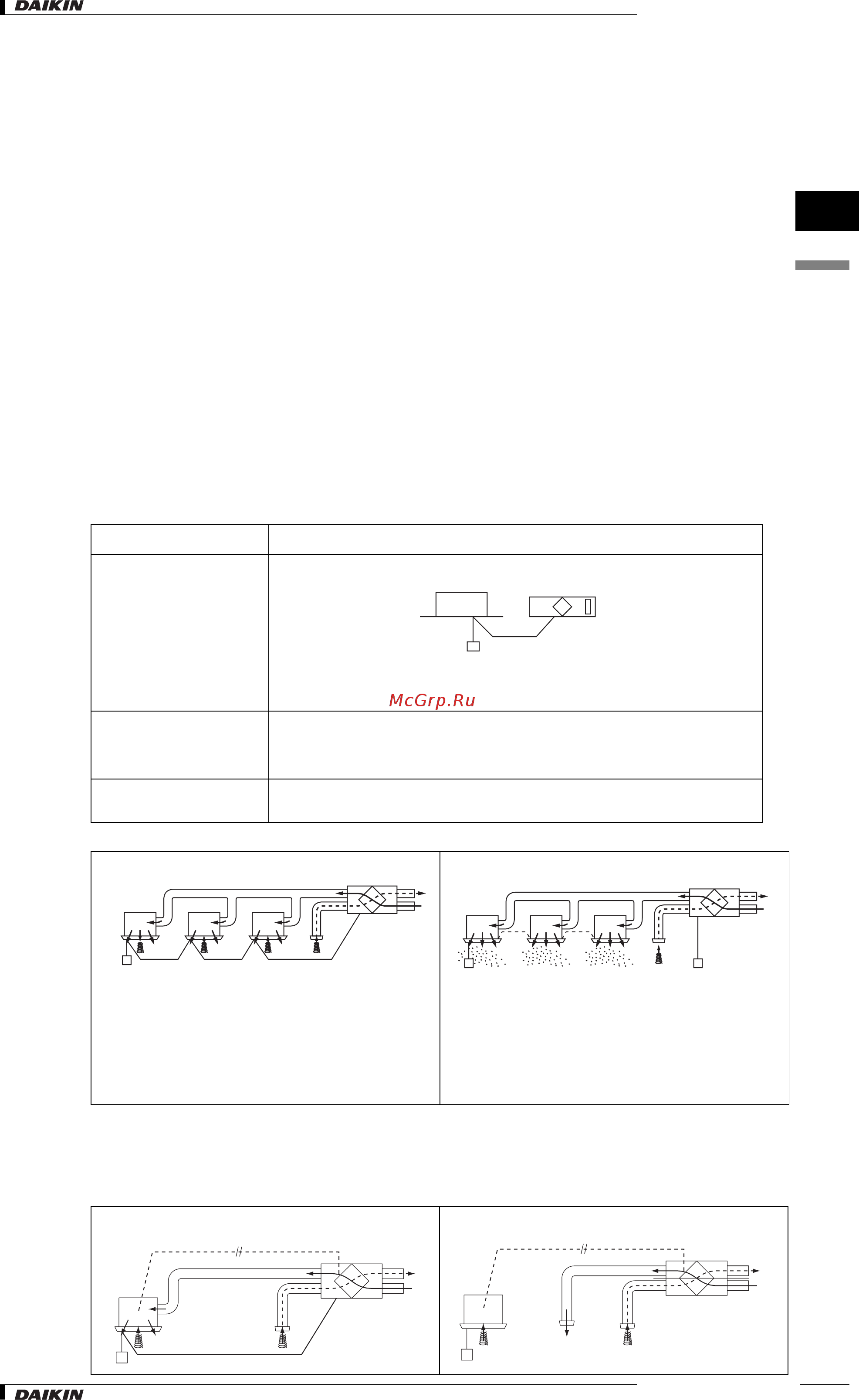

![Daikin VAM650FA7VE [162/294] Характеристики](/views2/1719037/page162/bga2.png)
2
5
• Система HRV • Вентиляция с рекуперацией тепла
161
• Система HRV • VKM-G(M)V1
5 Характеристики
5-7 Другие характеристики
5-7-1 Сблокированная работа с VRV
1. Одновременное ВКЛ/ВЫКЛ с внутренним блоком с пульта дистанционного управления
внутренним блоком.
2. Независимая работа HRV в сезон, когда кондиционирование не используется, с пульта
дистанционного управления внутренним блоком.
3. Автоматическое переключение режима вентиляции: Автомат./Рекуперация тепла/байпас.
4. Переключение скорости вентилятора с пульта дистанционного управления внутренним блоком:
Высокая/Низкая, Очень высокая/Высокая.
5.
Установка режима ПОДАЧИ СВЕЖЕГО ВОЗДУХА.
6. Вывод обозначения фильтра указывает на то, что наступило время очистки фильтра.
7. Нет необходимости приобретать или устанавливать индивидуальный пульт дистанционного
управления блоком HRV.
8. Преимущество для IAQ (Качество воздуха в помещении).
Примечание
Функции 4 – 6 можно установить только при начальной установке. (При использовании пульта
дистанционного управления BRC1A62)
Примечание
1) В случае системы прямого
подсоединения к воздуховоду, выполняется сблокированная работа
с внутренними блоками.
2) Не подсоединять воздуховод на стороне подачи воздуха внутренних блоков.
Примеры установки
Тип Сблокированная работа с кондиционером
Структура
Характеристики
• Возможна одновременная работа с пульта дистанционного
управления кондиционером.
• Скорость вентилятора можно установить при начальной установке.
Подсоединяемый
внутренний блок
VRV (все внутренние блоки)
Система HRV Daikin
Другие типы
Пыль от воздушного фильтра не оседает,
поскольку вентилятор приточного воздуха
сблокированного внутреннего блока остается
включенным, даже когда система HRV
работает независимо.
Если обычная система HRV с индивидуальным
пультом дистанционного управления
непосредственно подсоединена к внутреннему
блоку кондиционера, то пыль от воздушного
фильтра может оседать, когда кондиционер
ВЫКЛ.
Система прямого подсоединения к
воздуховоду
Система независимых воздуховодов
HRV (VKM)
(HC0228)
Внутренний
блок
Пульт дистанционного
управления
Режим ВЕНТИЛЯТОРА
Отсутствует оседание пыли
(HC0006)
ВЫКЛ Пыль
(HC0005)
(HC0007)
(HC0008)
