Daikin VAM1000FA7VE [31/294] Технические характеристики продукта
![Daikin VAM1000FA7VE [31/294] Технические характеристики продукта](/views2/1719037/page31/bg1f.png)
• Система HRV • VAM-FA7VE
1
7
• Система HRV • Вентиляция с рекуперацией тепла
30
7 Технические характеристики продукта
7-2 Дополнительные аксессуары

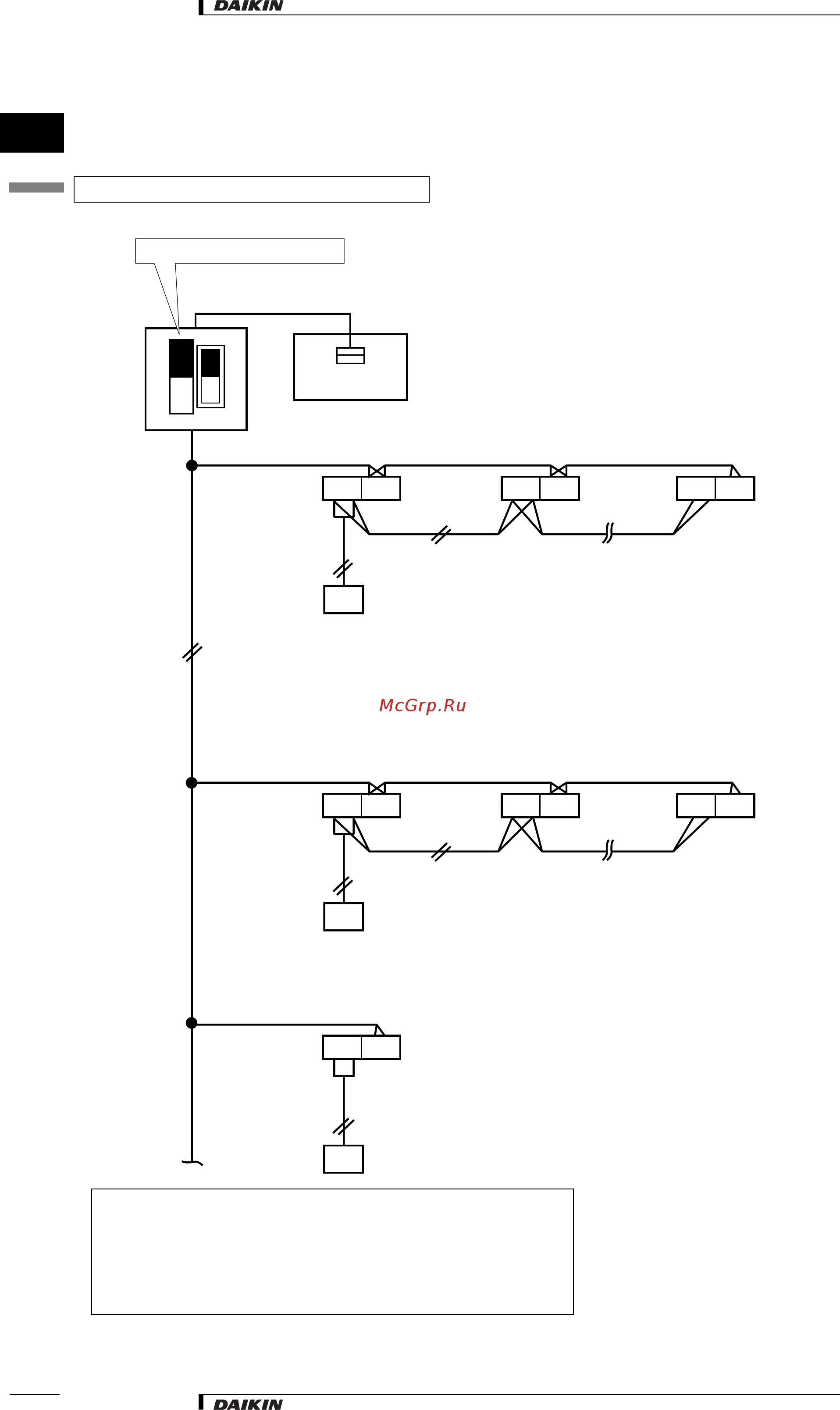

7-2-3 KRP2A51, KRP2A61: Проводной адаптер для доп. элект. оборуд.
1. Для зонального управления
Монтаж проводки к внутренним блокам
(Технические характеристики проводки)
Проводка .... Провод в металлической оплетке (2-проводной)
Размер .... 0,75 ~ 1,25 мм
2
Длина .... Макс. 1000 м
< ВНИМАНИЕ >
Провода передачи данных прокладывать на расстоянии не менее
50 мм от проводов электропитания, чтобы избежать сбоев.
(HC0123)
F1,F2P1,P2
R/C
Z
I
X18A
SS
3
F1,F2P1,P2 F1,F2P1,P2
F1,F2P1,P2
R/C
R/C
F1,F2P1,P2
F1,F2P1,P2 F1,F2P1,P2
Установите “ЗОНУ”
Узел PCB
ВЫВОД
Адаптер
PCB
Пульт дистанционного управления
Макс. 16 блоков
Пульт дистанционного управления
Макс. 16 блоков
Пульт дистанционного управления
Макс.
64 групп
