9
Русский
Подключение

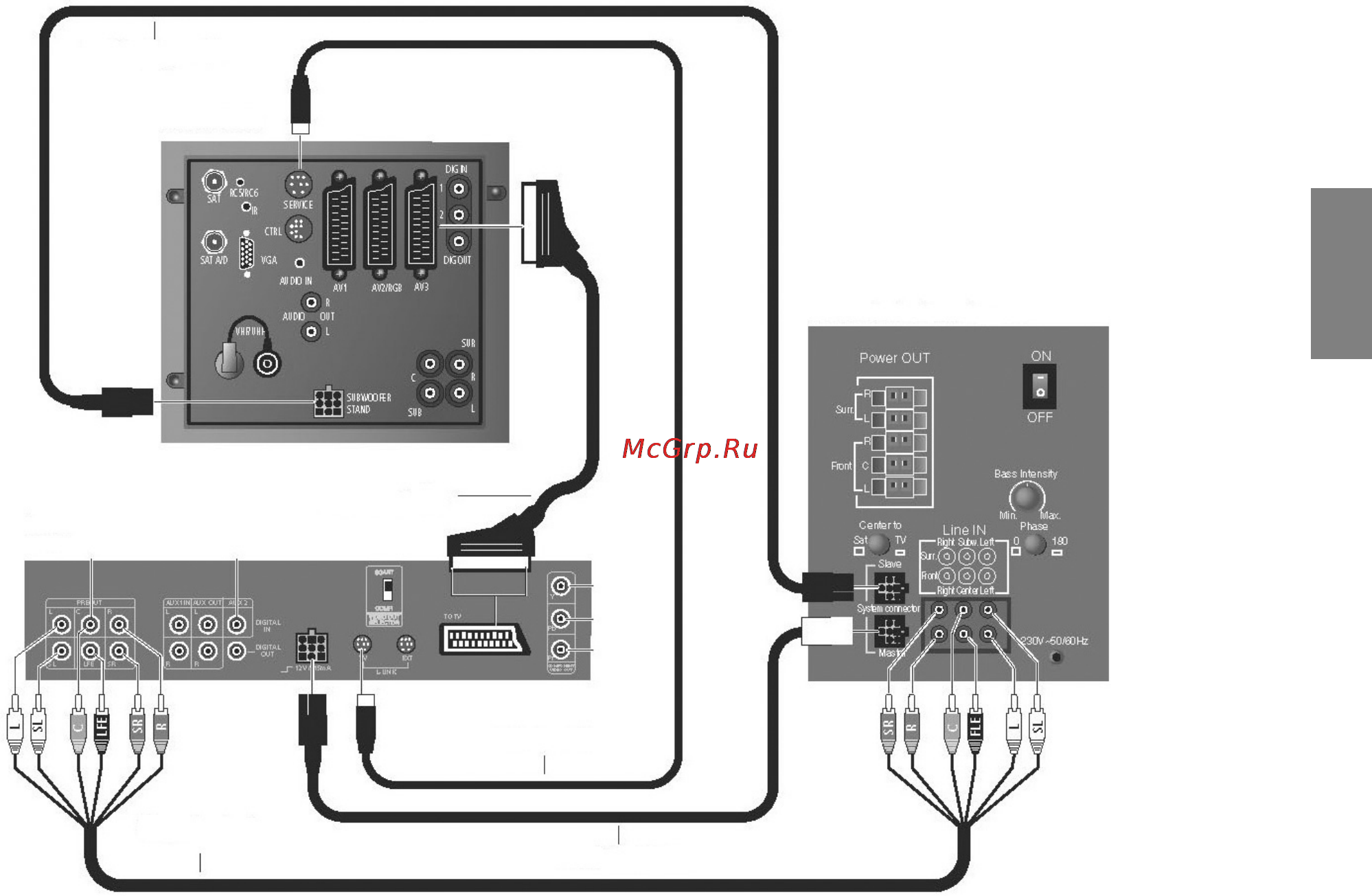

Соединение ЭЛТ телевизора Loewe (с кинескопом) – Auro – Individual Sound
Кабель с
к
вадратными
р
азъемами
Панель ЭЛТ телевизора
Loewe
Панель акустической системы
Loewe Individual Sound
Ау
диовидеокабель евростандарта
Панель Auro
Кабель L-Link
Шестипроводной кабель cinch
Кабель с квадратными разъемами
Подключите кабели так, как показано выше на рисунке:
• Подключите Auro к гнезду AV2 телевизора Loewe Flat. Если телевизор
имеет три гнезда AV, подключайте к гнезду AV3.
• Необходимо использовать аудиовидеокабель европейского стандар-
та с разъемами типа SCART.
• На боках разъемов шестипроводного кабеля типа cinch вытиснены
буквы. Серый разъем: “C” для центрального канала, черный разъем:
“LFE” для сабвуфера; красный разъем: “FR” для
фронтального
правого или “SR” для тыльного правого, белый разъем “FL” для
фронтального левого и “SL” для тыльного левого каналов.
• Соедините двухпроводным (тонким) кабелем с квадратными
разъемами гнездо на панели Auro с гнездом “Master” на панели
Individual Sound (конец кабеля с утолщением для защиты от перегиба
подключается к Auro). Разъемы крепятся в гнездах язычками.
Чтобы вынуть квадратный разъем из гнезда, нужно нажать на язычок.
• Перед подключением кабеля L-Link питание Auro и ТВ должно быть
выключено, иначе эти устройства не смогут опознать друг друга
после включения.
• Соедините гнездо “SUBWOOFER-STAND” телевизора с гнездом
“SLAVE” сабвуфера Individual Sound. Кроме того, необходимо
установить переключатель “Center to” на задней панели сабвуфера в
положение “TV” (переключатель должен находиться в нажатом
состоянии).
• Вставьте на место перемычку на панели телевизора
, если она
предусмотрена.
• Для получения аудиосистемы, состоящей только из Auro и Individual
Sound, 3 кабеля к телевизору не подключаются.
