ФИАШ.425519.042 РЭ-1

УСТАНОВКА НА ОБЪЕКТЕ.

Блок может устанавливаться на вертикальных и горизонтальных поверхно-

стях, обеспечивающих устойчивое положение блока. Выбор места установки

блока должен обеспечивать свободное, без натяжения, размещение соедини-

тельных линий и расстояние от его стенок до соседних предметов было не ме-

нее 40 мм.

Корпус источника крепится к стене (или другим конструкциям) крепежом,

входящим в комплект поставки, места крепления показаны на Рисунке 1.

Подключение подводящих проводов к клеммам блока производится через

муфты (см. Рисунок 1).

Подключение блока к сети и подключение нагрузки осуществляется только

при использовании

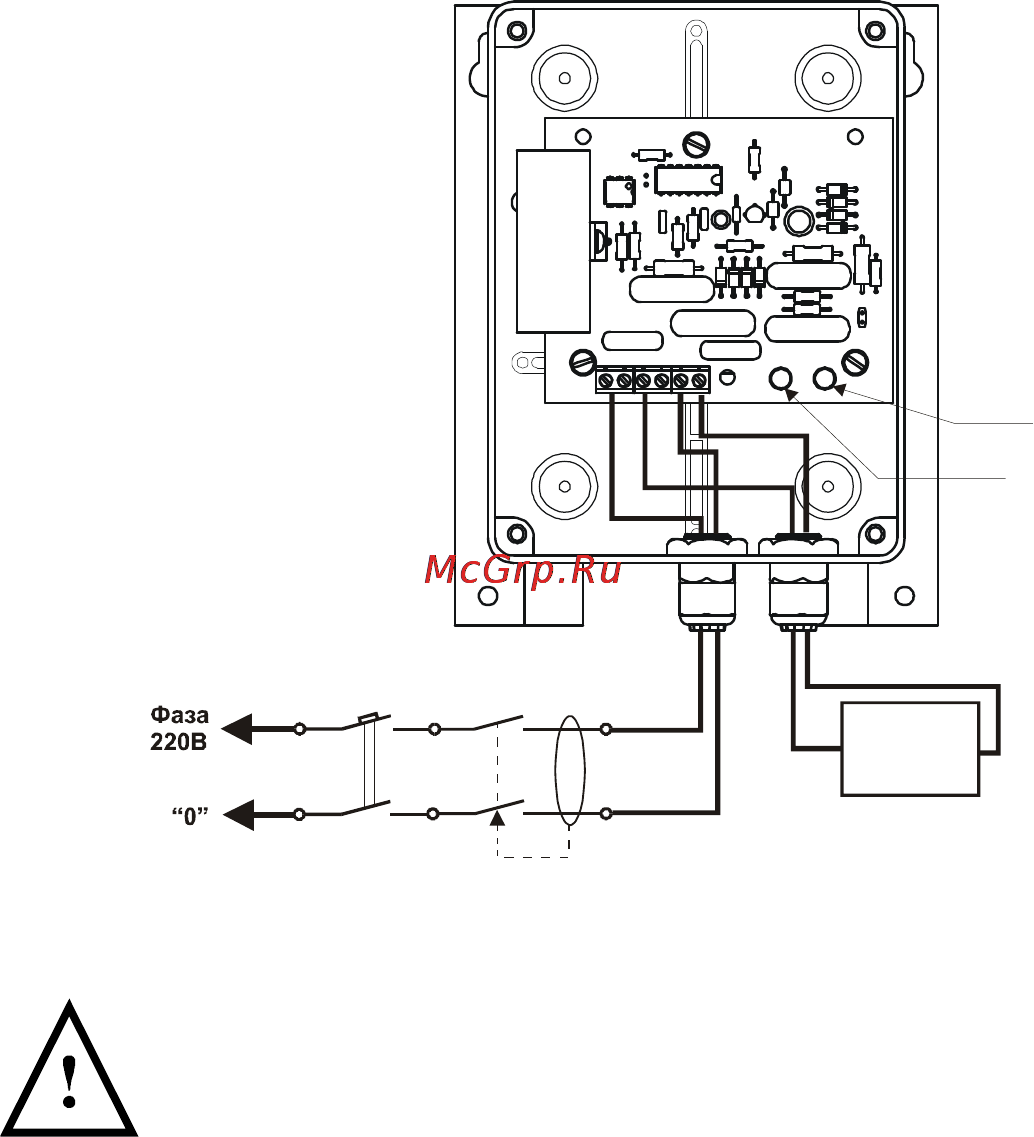

Используя автоматический выключатель, рассчитанный на ток 10А, и УЗО,

с соответствующим рабочим током, подключить блок к сети, а к нему нагрузку

руководствуясь схемой (см. Рисунок 2). При подключении блока проверить,

что автоматический выключатель находиться в выключенном состоянии.

НАГРУЗКА

УЗО

Индикатор НОРМА

Индикатор АВАРИЯ

Рисунок 2

ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ БЛОКА НАПРЯМУЮ В СЕТЬ

ЗАПРЕЩАЕТСЯ. ИСПОЛЬЗОВАНИЕ АВТОМАТИЧЕСКОГО

ВЫКЛЮЧАТЕЛЯ ПРИ ЭКСПЛУАТАЦИИ БЛОКА ОБЯЗАТЕЛЬНО!
