ФИАШ.425519.033 ЭТ
АЛЬБАТРОС 12/70
АЛЬБАТРОС 24/70
ЭТИКЕТКА ФИАШ.425519.033 ЭТ
1 ОБЩИЕ СВЕДЕНИЯ
Блоки АЛЬБАТРОС 12/70 и АЛЬБАТРОС 24/70 (далее Блок) предназначены для
защиты от кратковременного или длительного перенапряжения, вызванного навод-
ками в результате воздействия электромагнитных импульсов (грозовые разряды,
коммутационные помехи и др.) и авариями в цепи электропитания приборов.
Блок АЛЬБАТРОС 12/70 рассчитан на использование в цепях постоянного напря-
жения 12В, блок АЛЬБАТРОС 24/70 рассчитан
на использование в цепях постоянно-
го и переменного напряжения 24В.
Блок обеспечивает защиту от высоковольтных импульсов амплитудой до 10кВ и
представляет собой встраиваемый модуль на печатной плате размером 55х55х25
мм. На плате расположены входные соединительные колодки, колодка заземления
(см. рис.1).
При невозможности установки блока внутри приборного корпуса рекомендуется
его
устанавливать внутри ответвительной коробки типа ЕС 400 С4 со степенью за-
щиты корпуса IP 55. Крепить модуль рекомендуется при помощи винтов М3 или лип-
кой ленты.
ВХОД 1
ЗАЗЕМЛЕНИЕ
+12В
земля
0 В
+12В
земля
0 В
ЗАЗЕМЛЕНИЕ
ВХОД 2
ВХОД 1
ЗАЗЕМЛЕНИЕ
24В
земля
24 В
24В
земля
24 В
ЗАЗЕМЛЕНИЕ
ВХОД 2

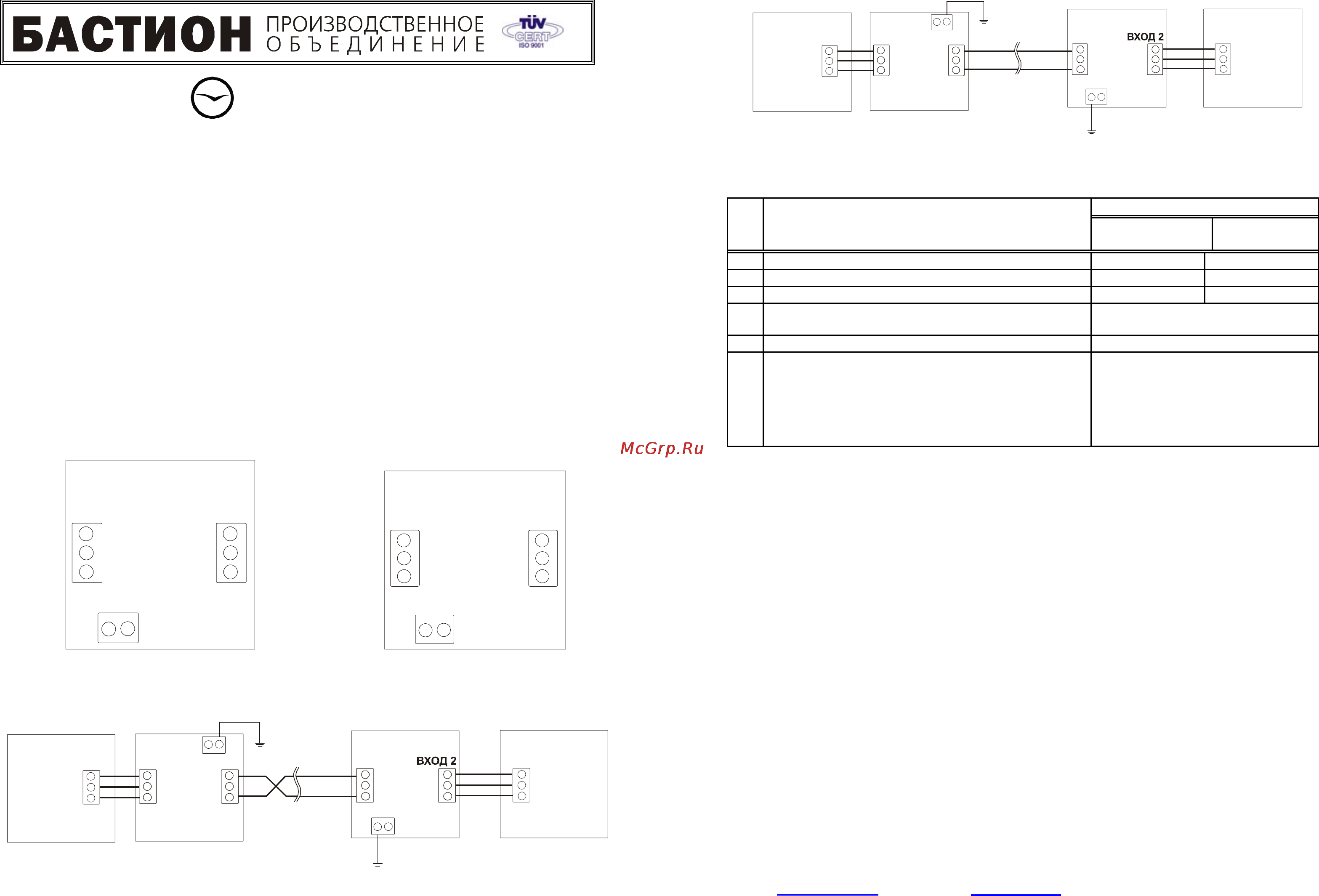

Рисунок 1a – АЛЬБАТРОС 12/70 Рисунок 1б – АЛЬБАТРОС 24/70
ВХОД 1
ВХОД 2
0 В
земля
+12 В
Источник
питания
ВХОД 1
ЗАЗЕМЛЕНИЕ
ЗАЗЕМЛЕНИЕ
Потребитель
+12В
земля
0 В
0 В
земля
+12 В
0 В
земля
+12 В
0 В
земля
+12 В
+12В
земля
0 В
+12В
земля
0 В
Рисунок 2 - один из вариантов включения блока Альбатрос 12/70 в цепи питания.
ВХОД 1
ВХОД 2
24В
земля
24 В
Источник
питания
ВХОД 1
ЗАЗЕМЛЕНИЕ
ЗАЗЕМЛЕНИЕ
Потребитель
24В
земля
24 В
24В
земля
24 В
24В
земля
24 В
24В
земля
24В
24В
земля
24 В
Рисунок 3 - один из вариантов включения блока Альбатрос 24/70 в цепи питания.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения параметров
№
п/п
Наименование параметра
АЛЬБАТРОС
12/70
АЛЬБАТРОС
24/70
1
Номинальное напряжение питания нагрузки, В
12 24
2
Номинальная мощность нагрузки, Вт:
50 70
3
Номинальное напряжение ограничения, В от 16 до 20 от 27 до 36
4
Наибольший импульсный разрядный ток
(импульс 8/20 мкс)*, кА
10
5
Скорость срабатывания защиты, нс, не более 25
6
Рабочие условия эксплуатации:
- температура окружающей среды от
- относительная влажность воздуха, не более
- отсутствие в воздухе токопроводящей пыли и
агрессивных веществ (паров кислот, щелочей и
т.п.)
–40 до +70°С
90%,
* 8 мкс - длительность нарастания импульса; 20 мкс - длительность спада импульса.
3 КОМПЛЕКТНОСТЬ
•
блок АЛЬБАТРОС 1 шт.
• этикетка 1экз.
• липкая лента 1 шт
4 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Блок АЛЬБАТРОС ___/70, заводской №___________ соответствует действующей конструк-
торской документации, требованиям государственных стандартов и признан годным к эксплуа-
тации.
Дата приемки «_____»_____________________200___г.
Подпись Штамп службы
контроля качества
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие изделия заявленным парамет-
рам при соблюдении потребителем условий эксплуатации.
Предприятие – изготовитель: ПО “Бастион”
344018, Россия, г. Ростов-на-Дону, а/я 7532,
тел./факс: (863) 299-32-10; e-mail: ops@bast.ru
Отдел контроля качества и метрологии: тел.: (863) 299-31-80;
e-mail:
okkim@bast.ru Наш сайт: www.bast.ru
