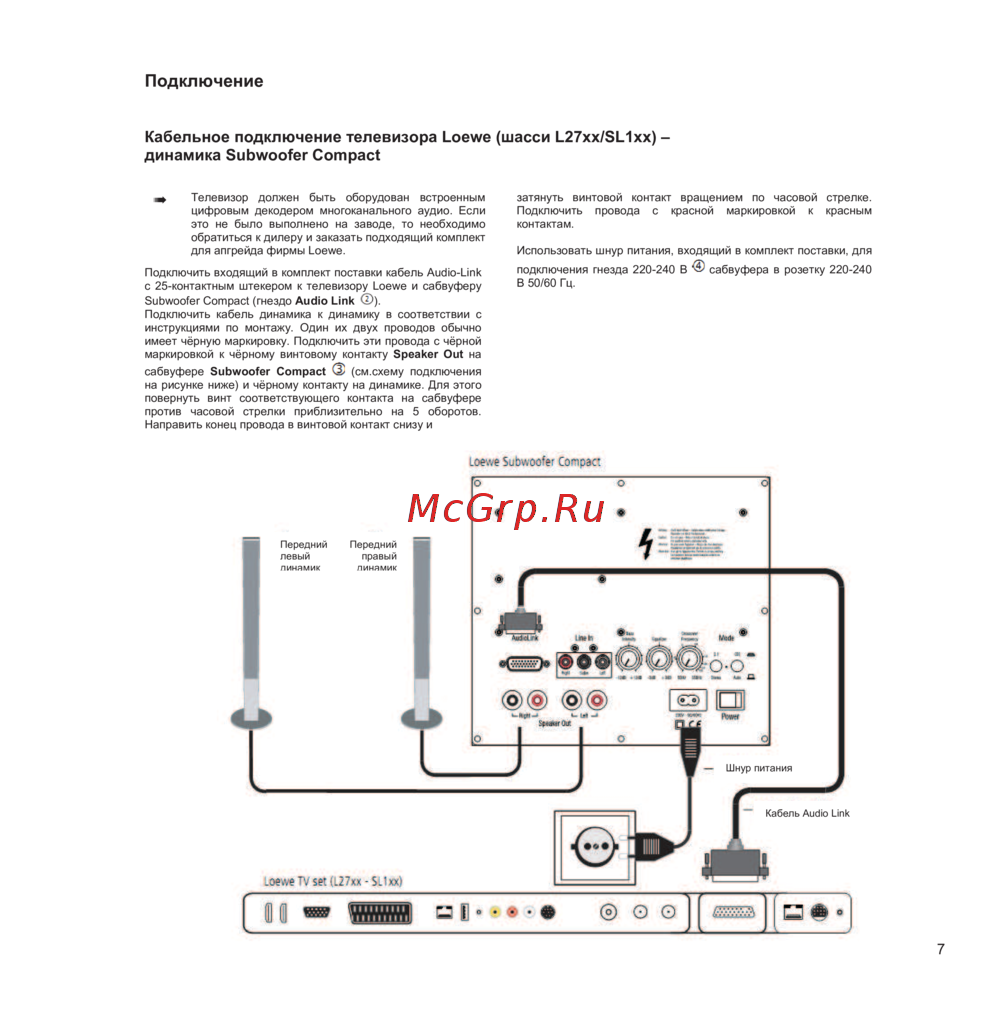

Подключение
Кабельное подключение телевизора Loewe (шасси L27xx/SL1xx) –
динамика Subwoofer Compact
➠
Телевизор должен быть оборудован встроенным
цифровым декодером многоканального аудио. Если
это не было выполнено на заводе, то необходимо
обратиться к дилеру и заказать подходящий комплект
для апгрейда фирмы Loewe.
Подключить входящий в комплект поставки кабель Audio-Link
с 25-контактным штекером к телевизору Loewe и сабвуферу
Subwoofer Compact (гнездо Audio Link
).
Подключить кабель динамика к динамику в соответствии с
инструкциями по монтажу. Один их двух проводов обычно
имеет чёрную маркировку. Подключить эти провода с чёрной
маркировкой к чёрному винтовому контакту Speaker Out на
сабвуфере Subwoofer Compact

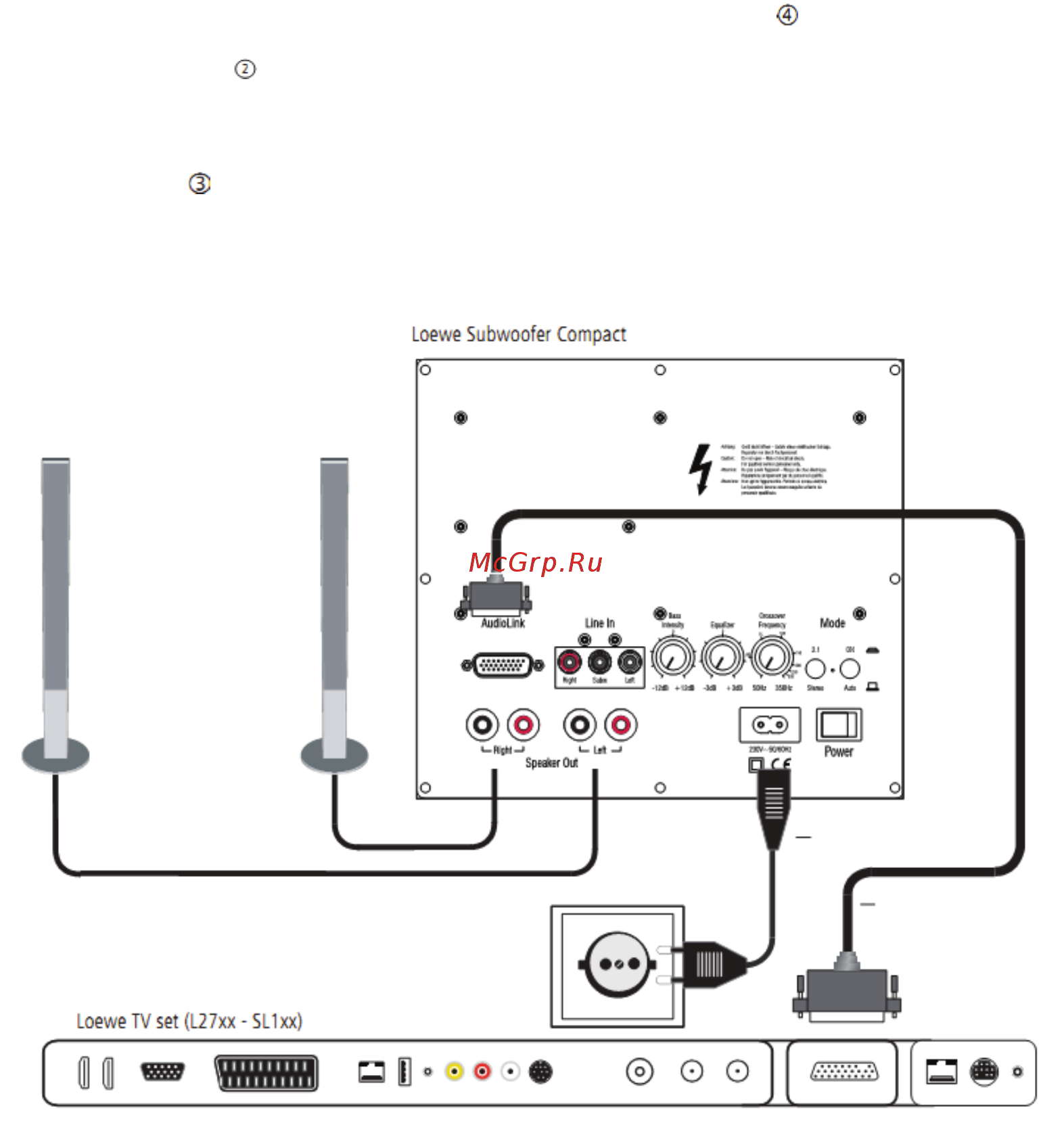

(см.схему подключения
на рисунке ниже) и чёрному контакту на динамике. Для этого
повернуть винт соответствующего контакта на сабвуфере
против часовой стрелки приблизительно на 5 оборотов.
Направить конец провода в винтовой контакт снизу и
затянуть винтовой контакт вращением по часовой стрелке.
Подключить провода с красной маркировкой к красным
контактам.
Использовать шнур питания, входящий в комплект поставки, для
подключения гнезда 220-240 В
сабвуфера в розетку 220-240
В 50/60 Гц.
7
Передний
правый
динамик
Передний
левый
динамик
Шнур питания
Кабель Audio Link
