Русский 3
Русский

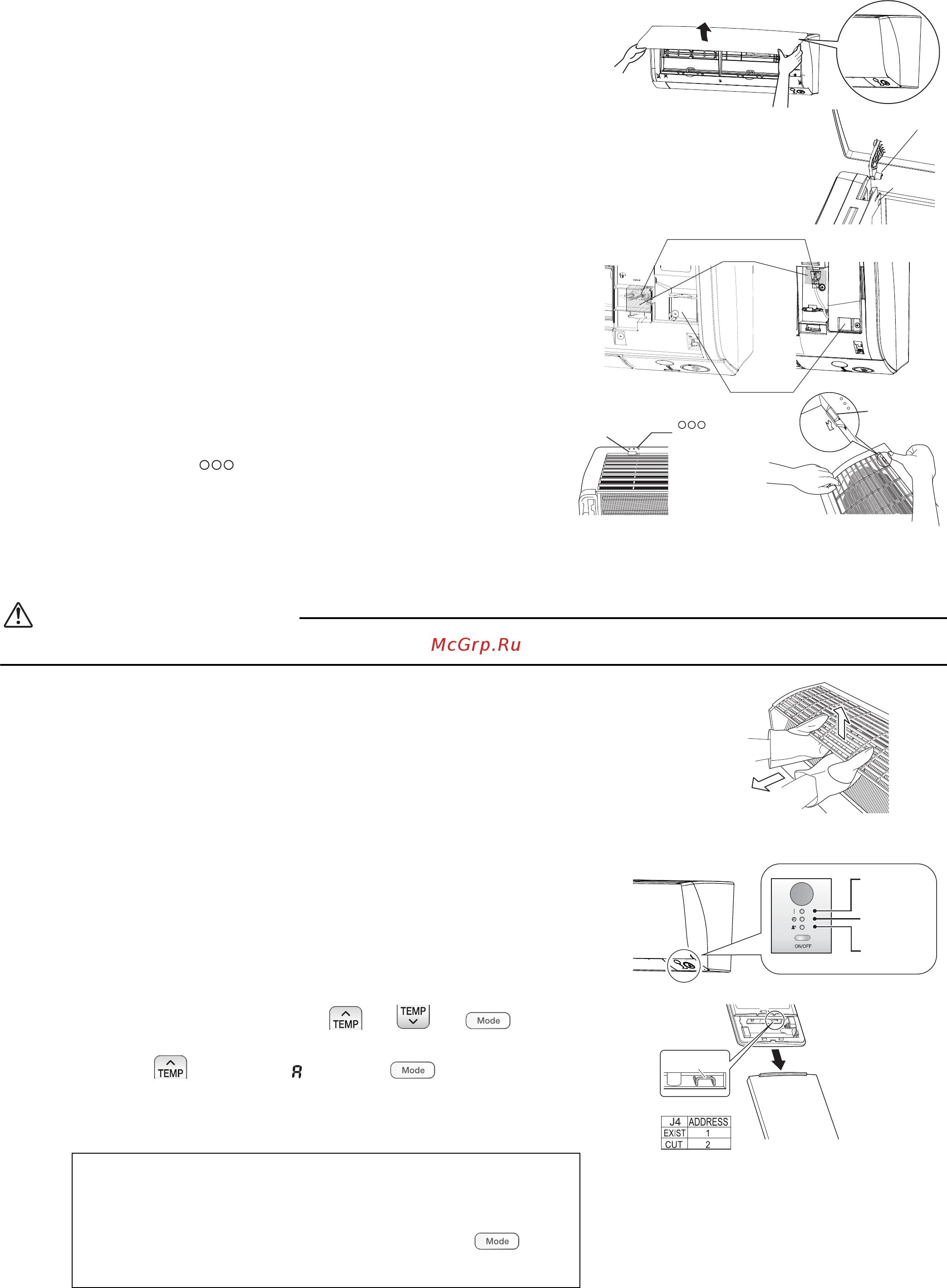

Подготовка к монтажу
1. Снятие и установка передней панели
• Способ снятия
1) Поместите пальцы в углубления на основном блоке (по одному
на левой и правой сторонах) и откройте переднюю панель до
упора.
2) Сдвиньте панель вправо и потяните на себя, чтобы освободить
ось передней панели с левой стороны. Чтобы освободить ось
панели с правой стороны, сдвиньте панель влево и потяните
на себя.
• Способ установки
Выровняйте выступы передней панели относительно канавок и
вставьте панель до упора. Затем медленно закройте. Нажмите
в центре нижней поверхности панели и плотно прижмите ее,
чтобы выступы вошли в зацепление.
2. Снятие и установка передней решетки
• Способ снятия
1) Удалите переднюю панель, чтобы снять воздушный фильтр.
2) Снимите сервисную крышку (см. стр. 4).
3) Снимите ленту и освободите проводку.
4) Отвинтите 2 или 3 винта на передней решетке.
5) Перед отметкой на передней решетке расположены
3 верхних крюка.
Одной рукой слегка потяните переднюю решетку к себе
инажмите на крюки пальцами другой руки.
Когда отсутствует рабочее пространство, поскольку агрегат расположен
близко к потолку
ПРЕДОСТЕРЕЖЕНИЕ
• Наденьте защитные перчатки.
Поместите обе руки под центральной частью передней решетки и, толкая вверх,
потяните ее на себя.
• Способ установки
1) Установите переднюю решетку и обеспечьте надежное зацепление верхних
крюков (3 шт.).
2) Установите 2 или 3 винта на передней решетке.
3) Установите воздушный фильтр и переднюю панель.
3. Настройка других адресов
Если в одном помещении устанавливается 2 внутренних агрегата,
2 беспроводных пульта ДУ можно настроить на разные адреса.
Измените настройку адреса одного из двух блоков.
При разъединении перемычки будьте осторожны, чтобы не повредить
окружающие детали.
1) Снимите крышку отсека батареек с пульта дистанционного управления
и разъедините перемычку адреса.
2) Одновременно нажмите кнопки , и .
3)
Нажмите , выберите , нажмите .
(Индикатор РАБОТЫ внутреннего агрегата мигает приблизительно 1 минуту.)
4) Нажмите выключатель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ внутреннего
агрегата, пока мигает индикатор РАБОТЫ.
• Если настройку не удалось завершить, пока мигал
индикатор РАБОТЫ, выполните процесс настройки
еще раз с начала.
• После завершения настройки нажмите и удерживайте
приблизительно в течение 5 секунд кнопку
,
чт
обы пульт дистанционного управления вернулся
к предыдущему экрану.
ɇɚɠɦɢɬɟɧɚɨɫɶ
ɩɟɪɟɞɧɟɣɩɚɧɟɥɢ
ɱɬɨɛɵɜɫɬɚɜɢɬɶ
ɟɟɜɤɚɧɚɜɤɭ
Ɉɫɶ
ȼɟɪɯɧɢɣɤɪɸɤ
ɡɨɧɚɦɟɬɤɢ
ɩɨɡɢɰɢɢ
ɇɚɠɚɬɶ
ɜɧɢɡ
ȼɟɪɯɧɢɣɤɪɸɤ
ɋɟɪɜɢɫɧɚɹ
ɤɪɵɲɤɚ
Ʌɟɧɬɚ
ɉɪɨɜɨɞɤɚɞɥɹ
ɛɟɫɩɪɨɜɨɞɧɨɣɫɟɬɢɨɩɰɢɹ
Ʉɥɚɫɫ
Ʉɥɚɫɫ
Ʉɚɧɚɜɤɚ
1) Нажмите вверх.
2) Потяните
на себя.
Индикатор
РАБОТА
Индикатор
ТАЙМЕР
Индикатор
УМНЫЙ ГЛАЗ
