Wexler G440/2Gb/320Gb/Dos [6/14] Внешний вид системного блока подключение

Содержание

• Page 1 1
• Page 2 2
• Дисковод гибких магнитных дисков 3 fdd 3 2
• Дисковод компактдисков dvd cd rw dvd rw 2
• Кнопка power 2
• Кнопка reset 2
• Шехкег 2
• Ix на указанные меры предосторожности 3
• Page 3 3
• Для записей 3
• Обязательно обратите внимание 3
• J для вашей безопасности 4
• Page 4 4
• Внимание 4
• Для записей 4
• Не снимайте наружную крышку 4
• Page 5 5
• Внешний вид системного блока подключение 7 что внутри вашего компьютера 10 подключение периферийных устройств 13 включение и выключение компьютера 15 настройка параметров экрана 15 установка драйверов для подключения оборудования 15 работа с приложениями 16 работа с клавиатурой 16 переключение языка ввода 16 работа с мышью 16 прослушивание аудио со 17 работа с дискетами 3 5 18 обеспечение безопасности при эксплуатации компьютера 19 экспресс диагностика 19 основной перечень неисправностей и возможные способы их устранения 20 обращение в сервисную службу 21 меры предосторожности 22 контактная информация 22 сертификаты 5
• Контактная информация 5
• Сертификаты 5
• Содержание 5
• Page 6 6
• Внешний вид передней панели приведен на 2стр обложки задняя панель 6
• Внешний вид системного блока подключение 6
• Меры предосторожности 6
• Page 7 7
• Svga гнездо для подключения 15 ти штырькового разъема кабеля монитора обычно гнездо и разъем синего цвета dvi гнездо шире svga и белого цвета для подключения монитора по этому интерфейсу требуется соответствующий разъем на мониторе и специальный кабель приобретается отдельно см раздел подключение периферийных устройств 7
• Www wexler ru 7
• Важно при подключении не перекашивайте разъем т к контакты могут погнуться 7
• Ваша клавиатура подключается к круглому 5ти штырьковому разъему ps 2 расположенному ближе к краю корпуса обычно фиолетового цвета мышь ps 2 подключается к соседнему разъему обычно зеленого цвета 7
• Выключатель питания 7
• Если вы не в состоянии самостоятельно решить возникшие проблемы необходимо обратиться в сервисную службу список авторизованных сервисных центров прилагается к вашему пк а также есть на сайте www wexler ru 7
• Многоканальных ас следуйте цветовой кодировке и инструкциям прилагаемым к ас 7
• Обращение в сервисную службу 7
• Перед длительным отсутствием обесточьте системный блок переведите выключатель на блоке питания в положение о или отключите сетевой фильтр этим вы предотвратите выход из строя блока питания в случае перепадов напряжения в электросети 7
• Подключение акустической системы line out з 7
• Подключение клавиатуры мыши ps 2 ц 2 7
• Подключение монитора svga dvi 7
• Подключите вашу акустическую систему ас колонки усилитель наушники с разъемом типа jack с обычно зеленого цвета в разъем подходящий по цвету при подключении 5 7
• Разъем подключения кабеля питания 220в 7
• Служит для подключения кабеля электропитания к системному блоку перед подключением убедитесь что выключатель на блоке питания пк стоит в положении о отключен подключите кабель из комплекта поставки мы настоятельно рекомендуем использовать сетевой фильтр или источник бесперебойного питания ups предотвращающие перегрузки и продлевающие срок службы вашего компьютера 7
• Схема расположения разъемов на задней панели системного блока обратите внимание в зависимости от модели вашего комьютера положение разъемов может незначительно меняться 7
• Page 8 8
• Www wexler ru 8
• Если ваш компьютер оборудован сетевой картой он может быть подключен к локальной сети см раздел подключение периферийных устройств 8
• Изложенная ниже информация поможет вам решить несложные проблемы с которыми вы можете столкнуться при пользовании компьютером 8
• Основной перечень неисправностей и возможные способы устранения 8
• Параллельный и последовательные порты com lpt 6 8
• Перед тем как обратиться в нашу техническую службу определите на каком этапе происходит сбой и какое сообщение появляется на экране это сэкономит ваше время и облегчит работу наших специалистов 8
• Подключение джойстика мю1инструмента game midiport 4 8
• Подключение к локальной сети lan разъем типа rj 45 5 8
• Подключение микрофона mic in 8
• Подключите микрофон аналогично акустической системе но в разъем красного розового цвета обозначенный значком микрофона 8
• Порты шины usb 2 и 8
• Служат для подключения периферийных устройств с соответствующими разъемами модем принтер плоттер и т п как правило порты сом и lpt используются для обеспечения совместимости с устаревшим оборудованием так как большинство современных устройств оснащаются более скоростными портами вводавывода usb 2 и ieee1394 или беспроводной связью wi fi bluetooth ик порт 8
• Универсальная последовательная шина предназначена для подключения любого устройства с разъемом usb клавиатура мышь сканер принтер и т д подключение и отключение можно осуществлять при включенном компьютере перед отсоединением устройства от включенного пк во избежание потери данных стоит отключать устройство программно на вашем пк может быть от 4 до 8 внешних портов usb 8
• Экспресс диагностика 8
• Этот разъем предназначен для подключения джойстиков и музыкальных инструментов приобретаются отдельно оснащенных midi интерфейсом следуйте инструкции прилагаемой к подключаемому оборудованию 8
• Page 9 9
• Важно для предотвращения заражения вашей системы вирусами рекомендуется установить и регулярно обновлять антивирусное программное обеспечение 9
• Важно системный блок формата атх втх не обесточен полностью пока вы не отключили его клавишей на блоке питания или сетевом фильтре либо не отсоединили шнур от электрической сети 9
• Корпус с блоком питания 9
• Некорректная работа программного обеспечения 9
• Обеспечение безопасности при эксплуатации компьютера 9
• Оперативная память 9
• Перед тем как обратиться к специалисту по техобслуживанию 9
• Персональный компьютер wexler предназначен для эксплуатации в закрытых отапливаемых помещениях 9
• Системная материнская плата 9
• Центральный процессор 9
• Что внутри вашего компьютера 9
• G оптической линзы и потере гарантии на привод используйте только качественные 10
• I дисковод 3 fdd 10
• Page 10 10
• Важно перед использованием жесткого диска он должен быть отформатирован и 10
• Важно предохраняйте привод от попадания пыли в особенности при работе в помещениях 10
• Важно при работе с файлом открытым с вашей дискеты не извлекайте дискету из дисковода до окончания работы с файлом в противном случае вы рискуете потерять данные расположенные на дискете 10
• Важно чтение данных в приводе происходит при вращении диска с очень большой 10
• Видеокарта 10
• Дисковод компакт дисков dvd cd rw dvd rw 10
• Дяя 10
• Жесткий диск hdd винчестер 10
• Лицензионные диски 10
• Не повреждайте поверхность диска 10
• Поврежденных дисков может привести к их разрушению внутри привода повреждению 10
• Работа с дискетами 3 10
• Разбит на разделы если в вашем компьютере это не сделано то выполните эту процедуру самостоятельно или обратитесь в авторизованный сервисный центр doom 10
• С плохой вентиляцией т к при попадании пыли на считывающую линзу скорость чтения дисков может снизиться считывание информации с дисков может происходить некачественно если все же произошло запыление считывающей линзы необходимо использовать специальный чистящий диск приобретается отдельно 10
• Скоростью сотни оборотов в секунду использование нелицензионных некачественных 10
• Page 11 11
• Модем 11
• Переключение языка ввода 11
• При работе с компакт дисками необходимо соблюдать следующие правила обращения с ними 11
• Прослушивание аудио cd 11
• Работа с клавиатурой 11
• Работа с мышью 11
• Сетевая карта lan 11
• Page 12 12
• Важно монитор является одной из важнейших составных частей вашей системы 12
• Важно не подключайте внешние периферийные устройства к компьютеру на ходу 12
• Клавиатура и мышь 12
• Монитор 12
• Настройка параметров экрана 12
• Подключение к устройству под напряжением может привести к поражению электротоком выходу из строя компьютера или подключаемого устройства исключение составляют устройства имеющие usb интерфейс 12
• Подключение периферийных устройств 12
• Постарайтесь чтобы монитор располагался чуть ниже уровня ваших глаз на расстоянии не менее 50 см для комфортной работы за компьютером очень важны правильные выбор мебели расположение и посадка пользователя не стоит пренебрегать этими факторами если вам дорого ваше здоровье 12
• Работа с приложениями 12
• Установка драйверов для подключенного оборудования 12
• Page 13 13
• Акустическая система ас 13
• В спящий или ждущий режим если все же компьютер не реагирует ни на одно из ваших действий и вам необходимо перезагрузить его несмотря на возможную потерю данных вы можете выполнить перезагрузку нажав и удерживая кнопку power в течение 4с произвести аварийную перезагрузку компьютера вы можете нажатием кнопки reset в обоих случаях все несохраненные данные будут потеряны 13
• Важно не удаляйте и не перемещайте системные файлы и папки это может повредить систему или даже полностью вывести ее из строя будьте внимательны в большинстве случаев операционная система выводит на экран предупреждение и предоставляет вам выбор действий внимательно читайте сообщения системы 13
• Другие устройства подключаемые к портам usb 13
• Принтер 13
• Page 14 14
• Важно во избежание поражения электрическим током перед подключением кабеля к блоку питания убедитесь что вилка кабеля электропитания не включена в розетку не сгибайте и не скручивайте кабель электропитания при подключении к блоку питания не оказывайте чрезмерных усилий на кабель вставляйте и извлекайте его только усилием руки 14
• Важно для выключения компьютера следуйте инструкциям по завершению работы установленной операционной системы не рекомендуется производить выключение компьютера нажатием на кнопку power во избежание потерь данных на жестком диске однако если на вашем компьютере установлена операционная система microsoft windows вы можете запрограммировать на эту кнопку необходимое действие выключение питания перезагрузка переход 14
• Включение и выключение компьютера 14
• Включение компьютера 14
• Выключение компьютера 14
• Подключение к локальной сети lan 14
• Подключение питания 14
• Устройства подключаемые через интерфейс ieee 1394 firewire или link 14
• Ы i x ы 3 14

Похожие устройства

• Vaillant VIH 200/4 Инструкция по эксплуатации
• Бастион SKAT-VN.24/27АС Инструкция по эксплуатации
• Wexler G440/2G/320Gb/W7 Инструкция по эксплуатации
• Бастион SKAT-V.24/220AC Инструкция по эксплуатации
• Vaillant VIH H 150/2 Инструкция по эксплуатации
• Wexler G440/2Gb/320Gb/GT210 Инструкция по эксплуатации
• Vaillant VIH 300/4 Инструкция по эксплуатации
• Бастион PN-24/12-6.0L Инструкция по эксплуатации
• Wexler Home i5-3450/4Gb/500Gb/2Gb GT520 Инструкция по эксплуатации
• Vaillant VIH 400/4 Инструкция по эксплуатации
• Бастион УПН-01 Инструкция по эксплуатации
• Wexler Home i5-3450/16Gb/1Tb/GTX560 1GB Инструкция по эксплуатации
• Vaillant VIH 500/4 Инструкция по эксплуатации
• Бастион PN-12-0,4 Инструкция по эксплуатации
• Wexler Home i5-3450/16Gb/1Tb/HD7770 1GB Инструкция по эксплуатации
• Vaillant VIH 300/4 SZ Инструкция по эксплуатации
• Бастион PN-V.8 исп.5 Инструкция по эксплуатации
• Samsung T23A750 (EXL/CI) Инструкция по эксплуатации
• Vaillant VIH 130/3 Инструкция по эксплуатации
• Бастион SKAT-PoE.48DC-60VA Инструкция по эксплуатации

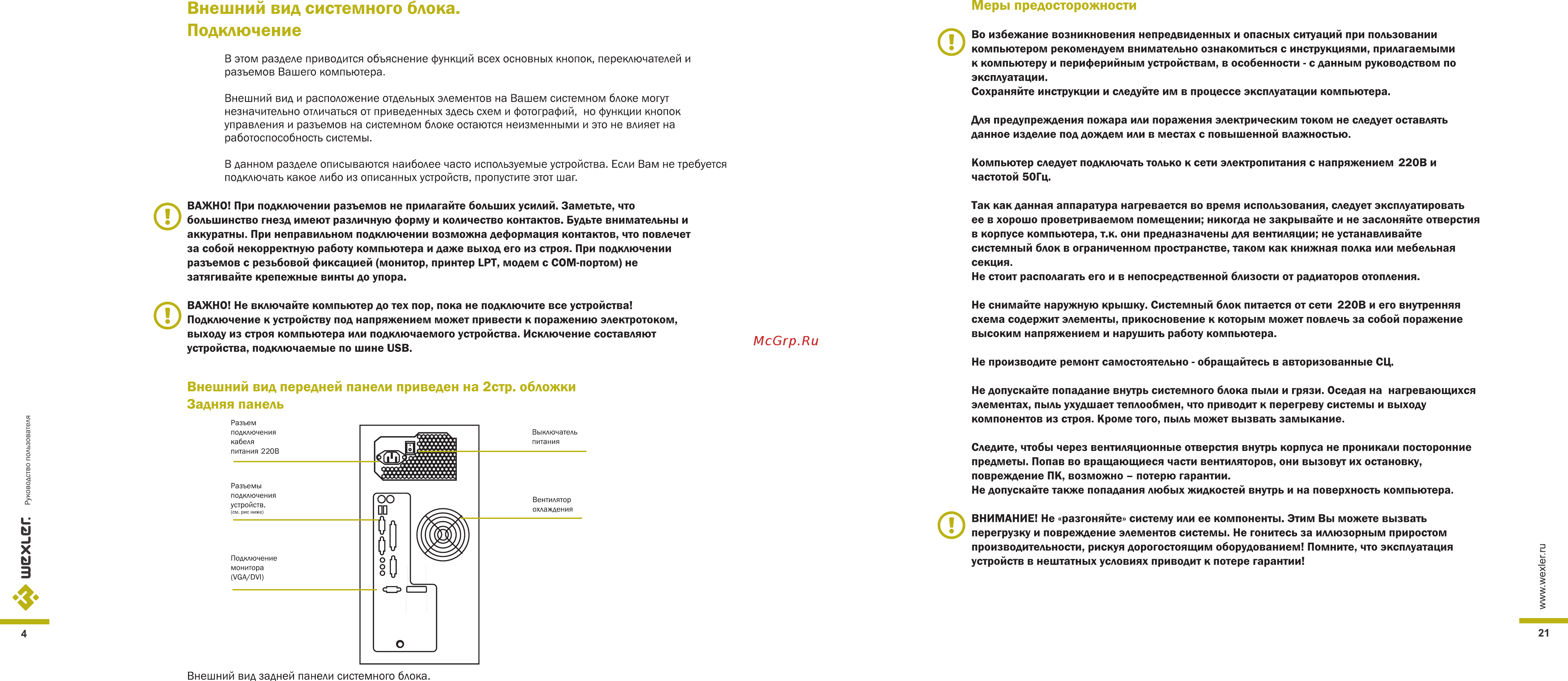

Внешний вид системного блока Подключение В этом разделе приводится объяснение функций всех основных кнопок переключателей и разъемов Вашего компьютера Меры предосторожности Внешний вид и расположение отдельных элементов на Вашем системном блоке могут незначительно отличаться от приведенных здесь схем и фотографий но функции кнопок управления и разъемов на системном блоке остаются неизменными и это не влияет на работоспособность системы Для предупреждения пожара или поражения электрическим током не следует оставлять данное изделие под дождем или в местах с повышенной влажностью Компьютер следует подключать только к сети электропитания с напряжением 220В и частотой 50Гц В данном разделе описываются наиболее часто используемые устройства Если Вам не требуется подключать какое либо из описанных устройств пропустите этот шаг Во избежание возникновения непредвиденных и опасных ситуаций при пользовании компьютером рекомендуем внимательно ознакомиться с инструкциями прилагаемыми к компьютеру и периферийным устройствам в особенности с данным руководством по эксплуатации Сохраняйте инструкции и следуйте им в процессе эксплуатации компьютера ВАЖНО При подключении разъемов не прилагайте больших усилий Заметьте что большинство гнезд имеют различную форму и количество контактов Будьте внимательны и аккуратны При неправильном подключении возможна деформация контактов что повлечет за собой некорректную работу компьютера и даже выход его из строя При подключении разъемов с резьбовой фиксацией монитор принтер LPT модем с COM портом не затягивайте крепежные винты до упора Так как данная аппаратура нагревается во время использования следует эксплуатировать ее в хорошо проветриваемом помещении никогда не закрывайте и не заслоняйте отверстия в корпусе компьютера т к они предназначены для вентиляции не устанавливайте системный блок в ограниченном пространстве таком как книжная полка или мебельная секция Не стоит располагать его и в непосредственной близости от радиаторов отопления ВАЖНО Не включайте компьютер до тех пор пока не подключите все устройства Подключение к устройству под напряжением может привести к поражению электротоком выходу из строя компьютера или подключаемого устройства Исключение составляют устройства подключаемые по шине USB Не снимайте наружную крышку Системный блок питается от сети 220В и его внутренняя схема содержит элементы прикосновение к которым может повлечь за собой поражение высоким напряжением и нарушить работу компьютера Не производите ремонт самостоятельно обращайтесь в авторизованные СЦ Внешний вид передней панели приведен на 2стр обложки Задняя панель Не допускайте попадание внутрь системного блока пыли и грязи Оседая на нагревающихся элементах пыль ухудшает теплообмен что приводит к перегреву системы и выходу компонентов из строя Кроме того пыль может вызвать замыкание Разъем подключения кабеля питания 220В Следите чтобы через вентиляционные отверстия внутрь корпуса не проникали посторонние предметы Попав во вращающиеся части вентиляторов они вызовут их остановку повреждение ПК возможно потерю гарантии Не допускайте также попадания любых жидкостей внутрь и на поверхность компьютера Разъемы подключения устройств см рис ниже Подключение монитора VGA DVI Внешний вид задней панели системного блока ВНИМАНИЕ Не разгоняйте систему или ее компоненты Этим Вы можете вызвать перегрузку и повреждение элементов системы Не гонитесь за иллюзорным приростом производительности рискуя дорогостоящим оборудованием Помните что эксплуатация устройств в нештатных условиях приводит к потере гарантии
