Бастион SKAT-VN.24/27АС [2/4] Схема подключения

2 ФИАШ.425519.167 ЭТ Формат А5

КОМПЛЕКТ ПОСТАВКИ

Таблица 2

Наименование количество

Источник 1 шт.

Вставка плавкая ВПБ6 2,0А 250В 1 шт.

Вставка плавкая ВПБ6 6,3А 250В 1 шт.

Руководство по эксплуатации 1 экз.

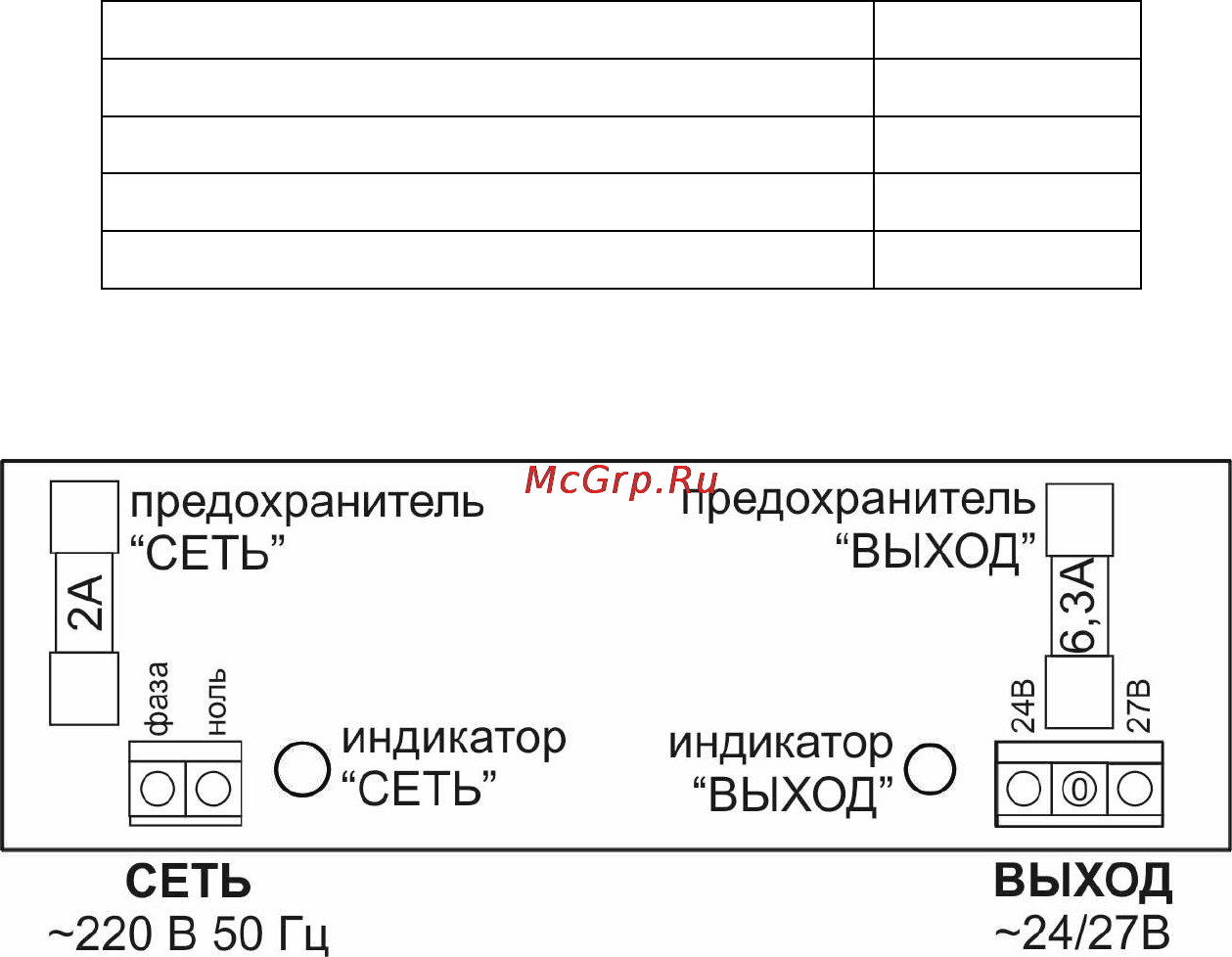

СХЕМА ПОДКЛЮЧЕНИЯ

МЕРЫ БЕЗОПАСНОСТИ

Следует помнить, что в рабочем состоянии к источнику подводится опас-

ное для жизни напряжение от электросети.

Установку, демонтаж и ремонт источника производить при отключенном

питании.

Запрещается открывать крышку источника при не обесточенной сети пи-

тания 220В.

Источник должен подключаться к сети переменного тока, оснащенной

внешним выключателем с максимально допустимым коммутируемым током

не менее 1,0 А.

Запрещается ставить в держатели предохранителей перемычки и плав-

кие вставки номиналов, превышающих указанных на схеме подключения.

Запрещается закрывать вентиляционные отверстия источника.
