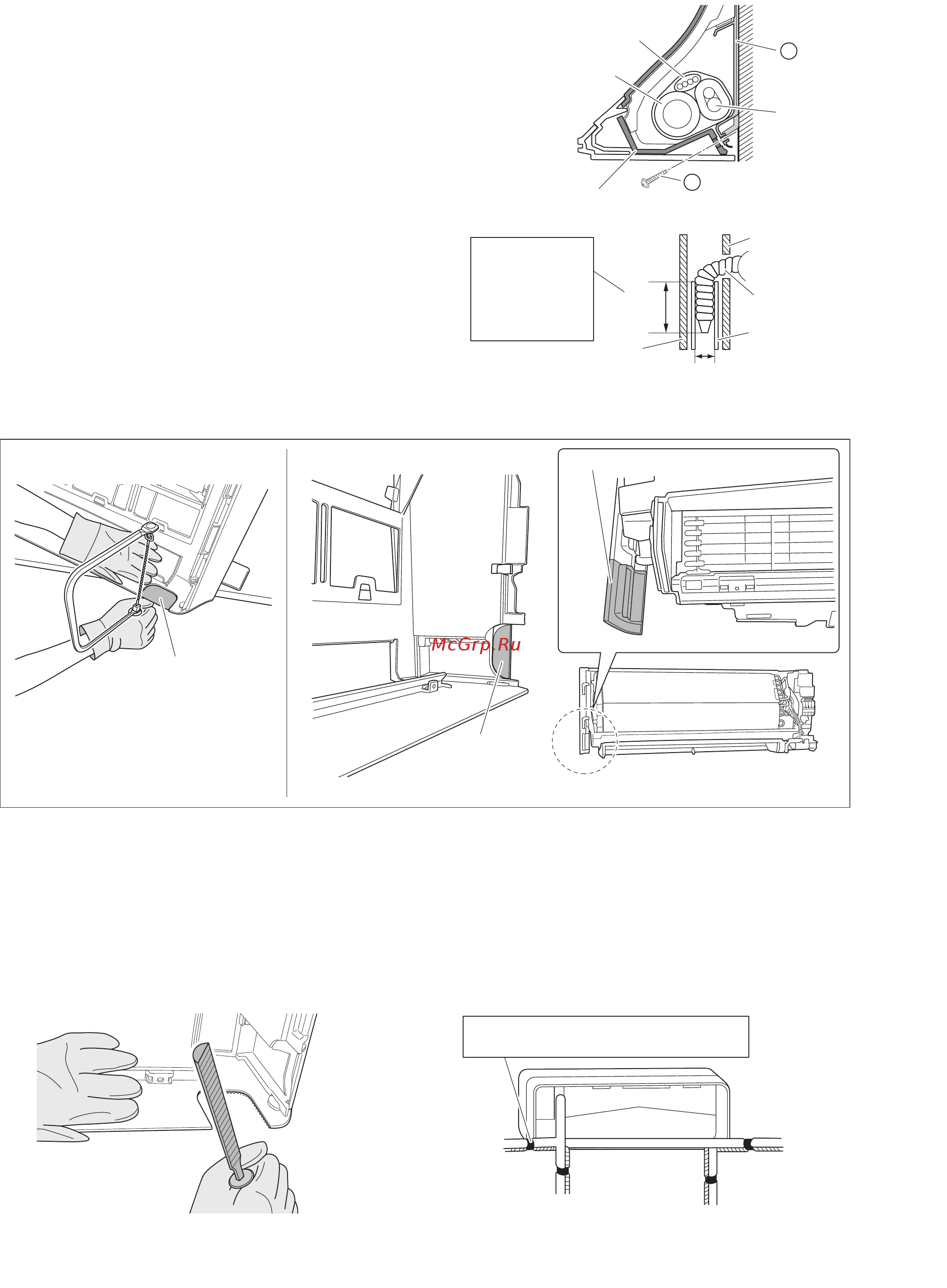

■Русский 11
Монтаж внутреннего агрегата
9) Приняв меры предосторожности, чтобы не зажать внутренним
агрегатом провода от наружного агрегата, нажмите обеими
руками на нижний край внутреннего агрегата, чтобы надежно
закрепить его на крюках монтажной пластины. Прикрепите
внутренний агрегат к монтажной пластине крепежными
винтами (M4 × 12).
4-3. Заделываемая в стену труба
Руководствуйтесь инструкциями по заднему
подключению трубопроводов с левой стороны.
Вставьте дренажный шланг на эту глубину, чтобы его
невозможно было вытянуть из дренажной трубы.
5. Нижнее или боковое подключение трубопроводов
1) Удалите лобзиком крышку отверстия под трубопроводы.
• Для нижнего подключения трубопроводов: на нижней стенке передней решетки.
• Для бокового подключения трубопроводов: на боковой крышке (боковая стенка передней решетки
и боковая стенка блока).
Направляете лезвие лобзика вдоль канавки и срежьте крышку отверстия под трубопровод с неровной
внутренней поверхностью.
2) После удаления крышки выполните
зачистку напильником.
Удалите заусенцы на срезе полукруглым напильником.
3)
Оберните совместно проводку между блоками, трубопроводы хладагента и дренажный шланг изоляционной лентой.
Затем проложите дренажный шланг и трубопроводы хладагента через прорезанное отверстие и отверстие в стене.
ПРИМЕЧАНИЕ
• Будьте осторожны, чтобы опилки не попали в привод рычага.
• Будьте осторожны и не надавливайте на нижнюю переднюю панель.
A
F
Трубопроводы
хладагента
Сливной
шланг
Нижняя рама
Проводка между
агрегатами
Монтажная
пластина
Крепежный винт внутреннего
агрегата (M4 × 12) (2 шт.)
Внутренняя стена
Дренажная труба
из поливинилхлорида
Сливной шланг
φ30 или больше
50 мм
или более
Вставьте
дренажный шланг
на эту глубину,
чтобы он не был
вытянут из
дренажной трубы.
Наружная
стена
На рисунке показан вариант подключения
трубопроводов слева снизу.
Боковая стенка
передней решетки
На рисунке показан вариант подключения трубопроводов с левой стороны.
Боковая крышка
(боковая стенка
передней решетки)
Боковая крышка (боковая стенка блока)
Трубопроводы
слева
Трубопроводы справа снизу Трубопроводы слева снизу
Скрепите трубопровод хладагента
и дренажный шланг липкой виниловой лентой.
Трубопроводы
справа
