Daikin FTXZ35NV1B [12/22] Установка внутреннего блока

Для стен содержащих металлический каркас или металлическое покрытие следует использовать замоноличенную трубу и крышку отверстия в стене в отверстии для ввода кабеля чтобы не допустить возможного распространения тепла электрического удара или пожара следует заделывать пустоты вокруг труб уплотнительным материалом для предотвращения утечки воды 8

Должна быть установлена на стене которая может выдержать вес внутреннего блока 8

Монтажная пластина 8

Находится на задней стороне внутреннего блока снимите винт монтажная пластина 8

Просверлите в стене отверстие для ввода кабеля диаметром 65мм имеющее нисходящий уклон по направлению наружу 2 вставьте в отверстие замоноличенную в стену трубу 3 вставьте в трубу крышку отверстия в стене 4 после завершения установки трубопровода хладагента проводки и дренажного трубопровода заделайте пустоту в отверстии для труб герметиком 8

Сверление отверстия в стене и установка замоноличенной в стену трубы 8

Снимите крышку винтов и затем сервисную крышку 2 вытяните межблочный провод из задней части внутреннего блока вперед вытягивать будет легче если предварительно загнуть край проводки вверх 3 для подсоединения межблочного провода после установки блока на монтажную пластину 8

Убедитесь что она расположена ровно и пометьте точки сверления на стене 2 прикрепите монтажную пластину 8

Установка внутреннего блока 8

Установка межблочной проводки 8

Установка монтажной пластины 8

1 соединение с внутренним блоком 9

2 соединение обрезанных шлангов для увлажнения 9

3 замена сливной пробки и дренажного шланга 9

Внимание 9

Выполняйте следующие инструкции 9

Для обеспечения увлажняющей способности используйте не более чем 1 коленчатый патрубок 9

Замена с левой стороны 9

Нижний левый трубопровод задний левый трубопровод 9

Положение прикрепления дренажного шланга дренажный шланг находится на задней стороне блока 9

При установке обрезанных шлангов для увлажнения 9

При установке шланга для увлажнения соблюдайте предосторожность чтобы не деформировать манжету использование деформированной манжеты может вызвать появление шума 9

С трубопроводом внутреннего блока 9

Снимите винт крепления изоляции с правой стороны чтобы снять дренажный шланг 2 вновь закрепите винт крепления изоляции с правой стороны если этого не сделать может произойти утечка воды 3 снимите сливную пробку с левой стороны и прикрепите к правой стороне 4 вставьте дренажный шланг и затяните крепежным винтом внутреннего блока 9

Соедините манжету шланга для увлажнения 9

Трубопровод с левой стороны 9

Установка сливной пробки 9

Установка шланга для увлажнения 9

1 правый задний правый или нижний правый трубопроводы 10

2 левый задний левый или нижний левый трубопроводы 10

Укладка трубопроводов шлангов и проводки 10

Установка внутреннего блока 10

3 трубопровод замоноличенный в стену 11

Внимание 11

Внутренний блок достаточно большой при его перемещении соблюдайте осторожность чтобы не потерять равновесие 11

Выполняйте инструкции показанные под левым задним левым и нижним левым трубопроводом 1 вставьте дренажный шланг на эту глубину чтобы его нельзя было оторвать от дренажной трубы 11

Не используйте разветвленную проводку разветвители удлинительные шнуры так как это может привести к перегреву поражению электрическим током или возгоранию не используйте внутри прибора электрические детали приобретенные в местной торговой сети не отводите от клеммного блока питание для дренажного насоса и других устройств это может привести к поражению электрическим током или пожару не подсоединяйте провод питания к внутреннему блоку это может привести к поражению электрическим током или пожару 11

Осторожно 11

Снимите изоляцию на концах проводов 15мм 2 крепко привинтите провода к соответствующим клеммам с учетом цвета проводов и номера клемм на клеммном блоке внутреннего и наружного блока 3 соедините провода заземления с соответствующими клеммами 4 потяните провода чтобы убедиться что они надежно закреплены и зафиксируйте с помощью держателя провода 5 в случае подсоединения к системе ручного управления проложите соединительный шнур системы ручного управления и прикрепите s21 см соединение с системой ручного управления на стр 18 6 уложите провода так чтобы сервисная крышка плотно прилегала и закройте крышку 11

Электропроводка 11

3 прикрепите крышку 12

Для повышения прочности установки рекомендуется винтами закреплять внутренний блок на монтажной пластине 12

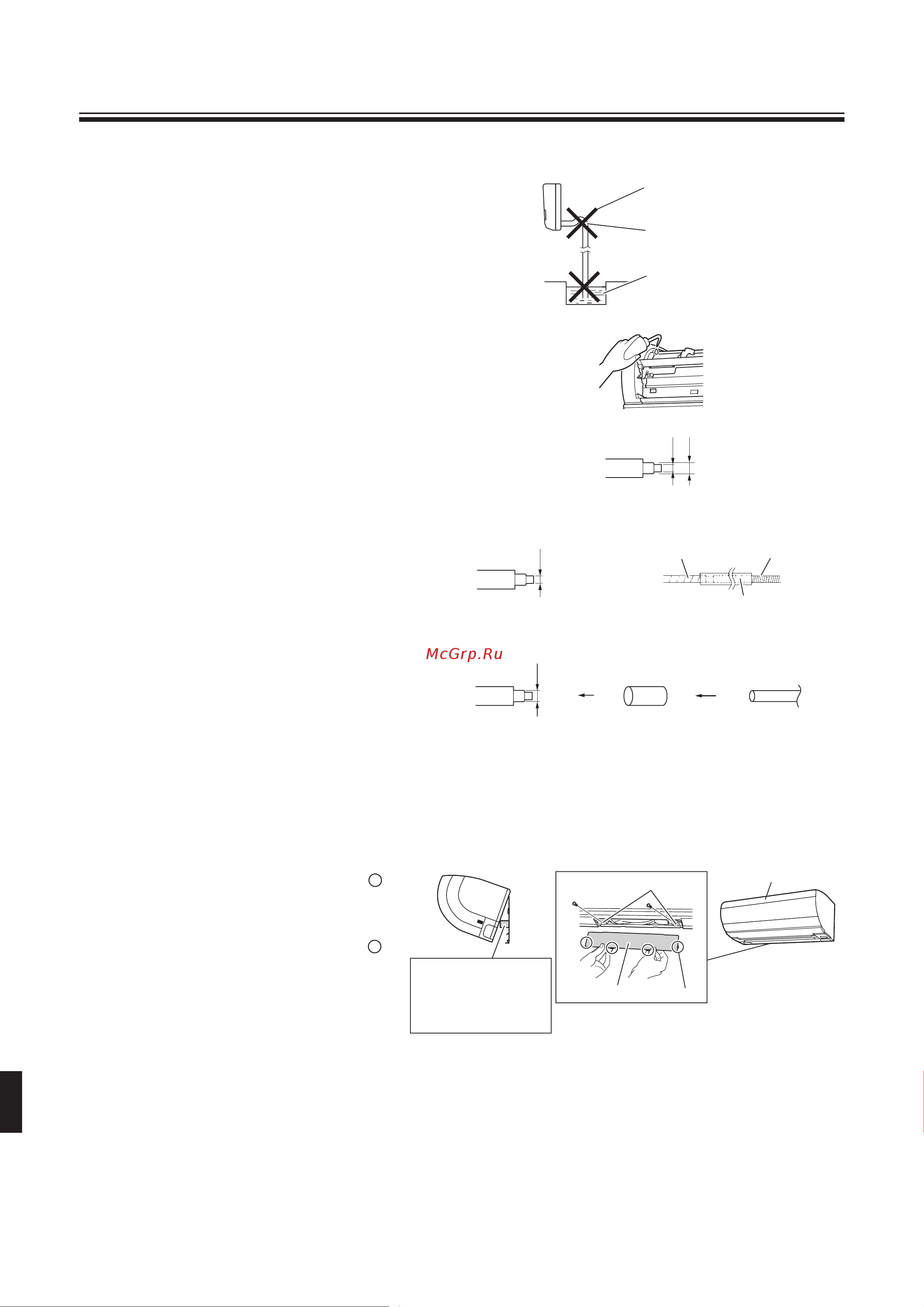

Дренажный трубопровод 12

Если нужно удлинить дренажный шланг используйте удлинительный шланг внутренним диаметром 16мм необходимо выполнить тепловую изоляцию внутренней секции удлинительного шланга 12

Если требуется удлинение дренажного шланга или замоноличенный дренажный трубопровод используйте подходящие детали для переднего конца шланга 12

Повышение прочности установки 12

Подсоедините дренажный шланг как показано справа 12

При подсоединении жесткой поливинилхлоридной трубы номинальный диаметр 13мм непосредственно к дренажному шлангу прикрепленному к внутреннему блоку с помощью замоноличенного трубопровода используйте в качестве муфты имеющееся в продаже дренажное гнездо номинальный диаметр 13мм 12

Снимите воздушные фильтры и налейте немного воды в дренажный поддон чтобы убедиться что вода течет плавно 12

Снимите крышку трубы передней решетки внизу 4 язычка 2 закрепите внутренний блок с помощью крепежных винтов внутреннего блока 12

Установка внутреннего блока 12

Дренажный трубопровод 13

Меры предосторожности при монтаже наружного блока 13

Монтаж наружного блока 13

Осторожно 13

Развальцовка конца трубы 13

Рекомендации по монтажу наружного блока 13

Установка наружного блока 13

1 меры предосторожности при работе с трубами 14

2 выбор меди и изоляционных материалов 14

Внимание 14

Монтаж наружного блока 14

Прокладка трубопровода хладагента 14

Трубопровод хладагента 14

Осторожно 15

Откачка воздуха вакуумным насосом и проверка на утечку газа 15

Внимание 16

Монтаж наружного блока 16

Осторожно 16

Электропроводка 16

Соединение шланга для увлажнения 17

Установка длины шланга для увлажнения 17

Снятие и установка передней панели 18

Снятие и установка передней решетки 18

Указания по монтажу 18

Внимание 19

Закрыть 19

Как задать разные адреса 19

Операция откачки 19

Соединение с системой ручного управления проводной пульт дистанционного управления центральный пульт дистанционного управления и др 19

Испытание и тестирование 20

Настройка положения после установки внутреннего блока 20

3 для испытания в режиме увлажнения включите режим испытаний с пульта дистанционного 21

4 для проверки работоспособности блока задействуйте его в соответствии с руководством по эксплуатации 21

5 убедитесь что кондиционер не работает перед выполнением очистки фильтра 21

6 после испытания перезагрузите полную потребляемую мощность 21

Испытание с использованием пульта дистанционного управления 21

Пункты выполнения испытания 21

Управления в соответствии со следующими инструкциями и нажмите кнопку 21

1903 ht 22

P338604 1e m12b406 22

_cv_3p338604 1e indd 2 2 18 2019 14 28 53 22
