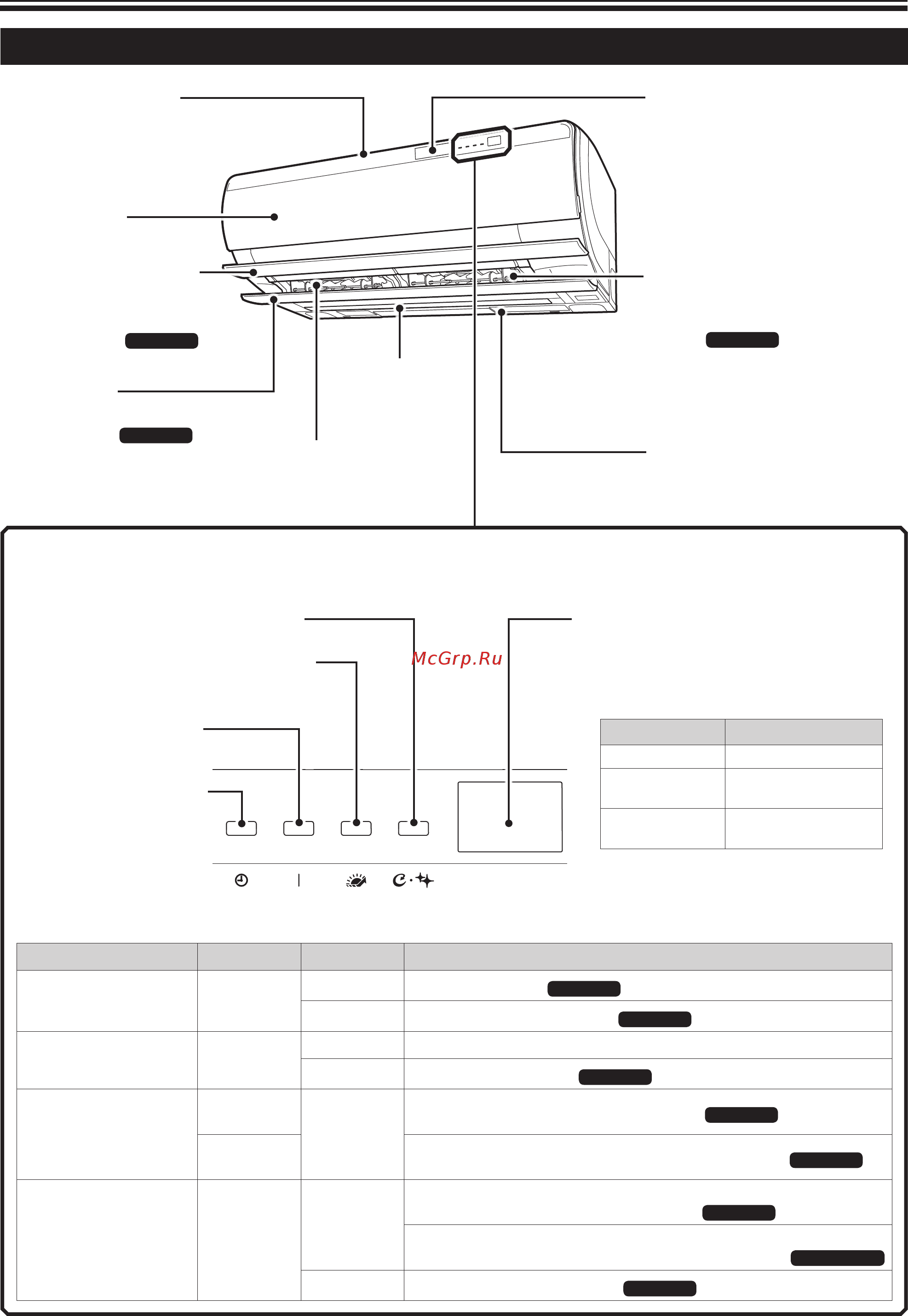

Наименования и функции компонентов
Внутренний блок
Датчик УМНЫЙ ГЛАЗВпуск воздуха
(верхняя поверхность)
Передняя
панель
Выпуск воздуха
Заслонка
(нижний впуск
воздуха)
Фирменная
табличка модели
Вспомогательная
створка
(горизонтальная
лопасть)
Cтр. 13
Створка
(горизонтальная
лопасть)
Cтр. 13
Жалюзи (вертикальные
лопасти)
(внутри выпуска воздуха, справа и
слева.)
Cтр. 13
< Список индикаторов>
Индикатор Цвет Состояние Описание
Индикатор ТАЙМЕР оранжевый
Горит
ТАЙМЕР настроен.
Cтр. 17
Мигает
Пора чистить блок стримера.
Cтр. 36
Индикатор РАБОТА зеленый
Горит Кондиционер работает.
Мигает
Проверьте код ошибки.
Cтр. 40
Индикатор ТАЙМЕР
БЫСТРОГО НАГРЕВА
темно-
красный
Горит
ТАЙМЕР БЫСТРОГО НАГРЕВА настроен.
Cтр. 21
светло-
красный
Подготовка к нагреву или работа ТАЙМЕРА БЫСТРОГО НАГРЕВА.
Cтр. 21
Индикатор
ПРЕДОТВРАЩЕНИЕ
ПЛЕСЕНИ / ОЧИСТКА
ФИЛЬТРА
зеленый
Горит
Кондиционер работает когда, режим АВТОМАТИЧЕСКОЕ
ПРЕДОТВРАЩЕНИЕ ПЛЕСЕНИ включен.
Cтр. 27
Режим ПРЕДОТВРАЩЕНИЯ ПЛЕСЕНИ или ОЧИСТКИ ФИЛЬТРА включен.
Cтр. 27, 28
Мигает
Пора чистить пылеуловитель.
Cтр. 37
Передатчик/Приемник
• Отправляет/получает сигналы на/с пульта
дистанционного управления.
• При приеме индикатор РАБОТА мигает и
подает звуковой сигнал.
Причина Тип звука
Начало работы
два звуковых сигнала
Изменение
настройки
один звуковой сигнал
Отключение
длинный звуковой
сигнал
Индикатор ПРЕДОТВРАЩЕНИЕ ПЛЕСЕНИ /
ОЧИСТКА ФИЛЬТРА (зеленый)
Индикатор ТАЙМЕР БЫСТРОГО
НАГРЕВА (красный)
Индикатор РАБОТА
(зеленый)
Индикатор ТАЙМЕР
(оранжевый)
Отображаемые данные
06_RU_3P338603-1F.indd 5 2/20/2019 7:05:24 PM
