Русский 7
Русский
Монтаж внутреннего агрегата
4) Откройте переднюю панель и сервисную крышку.
(См. раздел "Подготовка к монтажу".)
5) Проложите проводку от наружного агрегата через сквозное
отверстие в стене и через заднюю панель внутреннего
агрегата. Вытяните ее с передней стороны.
Предварительно загните концы вязальной проволоки
вверх, чтобы упростить работу. (Если концы проводов
между агрегатами предварительно зачищены скрепите
их липкой лентой.)
6) Нажмите на нижнюю раму внутреннего агрегата обеими
руками, чтобы установить его на крюки монтажной
пластины. Убедитесь в том, что провода не зажаты
кромкой внутреннего агрегата.
3-2. Расположенный слева трубопровод, отходящий в сторону, назад или вниз
1) Прикрепите дренажный шланг к нижней
стороне трубопроводов хладагента с
помощью липкой виниловой ленты.
2) Подсоедините дренажный шланг к дренажному отверстию
вместо сливной пробки.
3) Проложите трубопроводы хладагента
согласно отметкам на монтажной
пластине.
4) Проложите трубопроводы хладагента
и дренажный шланг через отверстие
встене. Затем установите внутренний
агрегат на крюки монтажной пластины,
ориентируясь по обозначениям
на
верхней поверхности агрегата.
5) Вытяните провода, соединяющие
агрегаты.
6) Подсоедините трубопроводы от
внешнего агрегата.

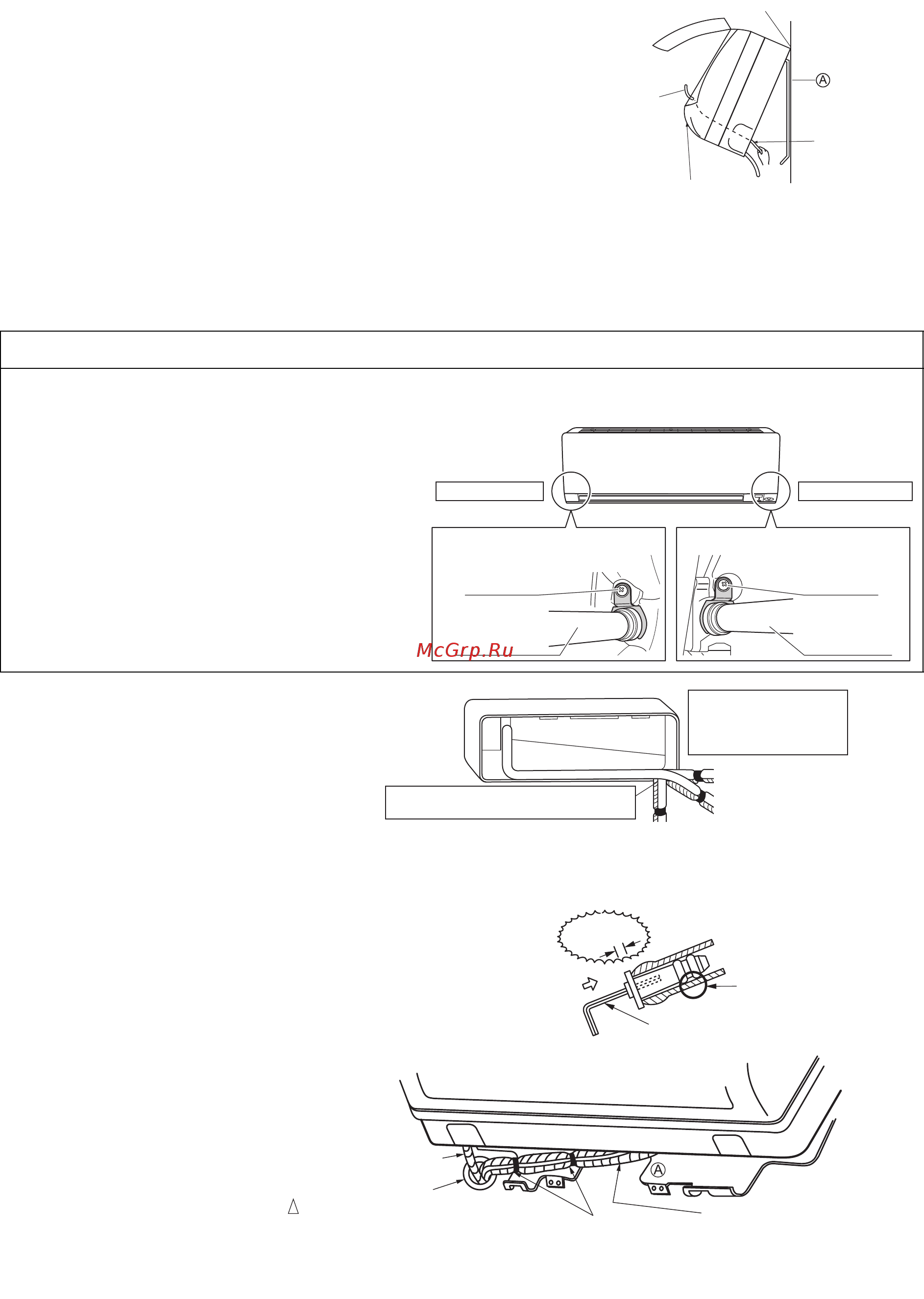

Замена сливной пробки и дренажного шланга
• Замена на левой стороне
1) Вывинтите винт крепления изоляции на
правой стороне и снимите дренажный
шланг.
2)
Снимите сливную пробку на левой стороне
и установите ее на правой стороне.
3) Вставьте дренажный шланг и закрепите
входящим в комплект поставки винтом
крепления изоляции.
* (Если не затянуть винт, возможна
утечка воды.)
Направляющая провода
Если предварительно
снята изоляция на концах
проводов от наружного
агрегата, обмотайте их
изоляционной лентой
чтобы упростить прокладку
проводки.
Подвесить внутренний агрегат на крюк.
Проводка между
агрегатами
Монтажная
платина
Место крепления дренажного шланга
* Дренажный шланг расположен на задней панели агрегата.
Передняя панель агрегата
Крепление на правой стороне (заводская установка)
Крепление на левой стороне
Сливной шланг Сливной шланг
Винт крепления
изоляции
Винт крепления
изоляции
Левая сторона Правая сторона
Удалить крышку отверстия под расположенный
слева и отходящий вниз трубопровод.
Удалить крышку отверстия
под расположенный слева
и отходящий в сторону
трубопровод.
Расположенный слева и отходящий вниз трубопровод
Расположенный слева и отходящий
в сторону трубопровод
Расположенный слева и отходящий
назад трубопровод
Установка сливной пробки
Без зазора.
Не наносите смазочное
масло (фреоновое масло) на
сливную пробку при установке.
Масло повреждает
сливную пробку
и приводит к утечке воды.
Вставить шестигранный ключ (4 мм).
Дренажный
шланг
Загерметизируйте это
отверстие замазкой или
уплотняющим материалом.
Скрепить липкой
виниловой лентой.
Монтажная платина
Оберните изоляционную ленту
вокруг изгиба трубопроводов
хладагента.
Перекрывайте не менее
половины ширины
ленты новым витком.
