Daikin FTK25GV1B [8/14] Монтаж комнатноãо блоêа

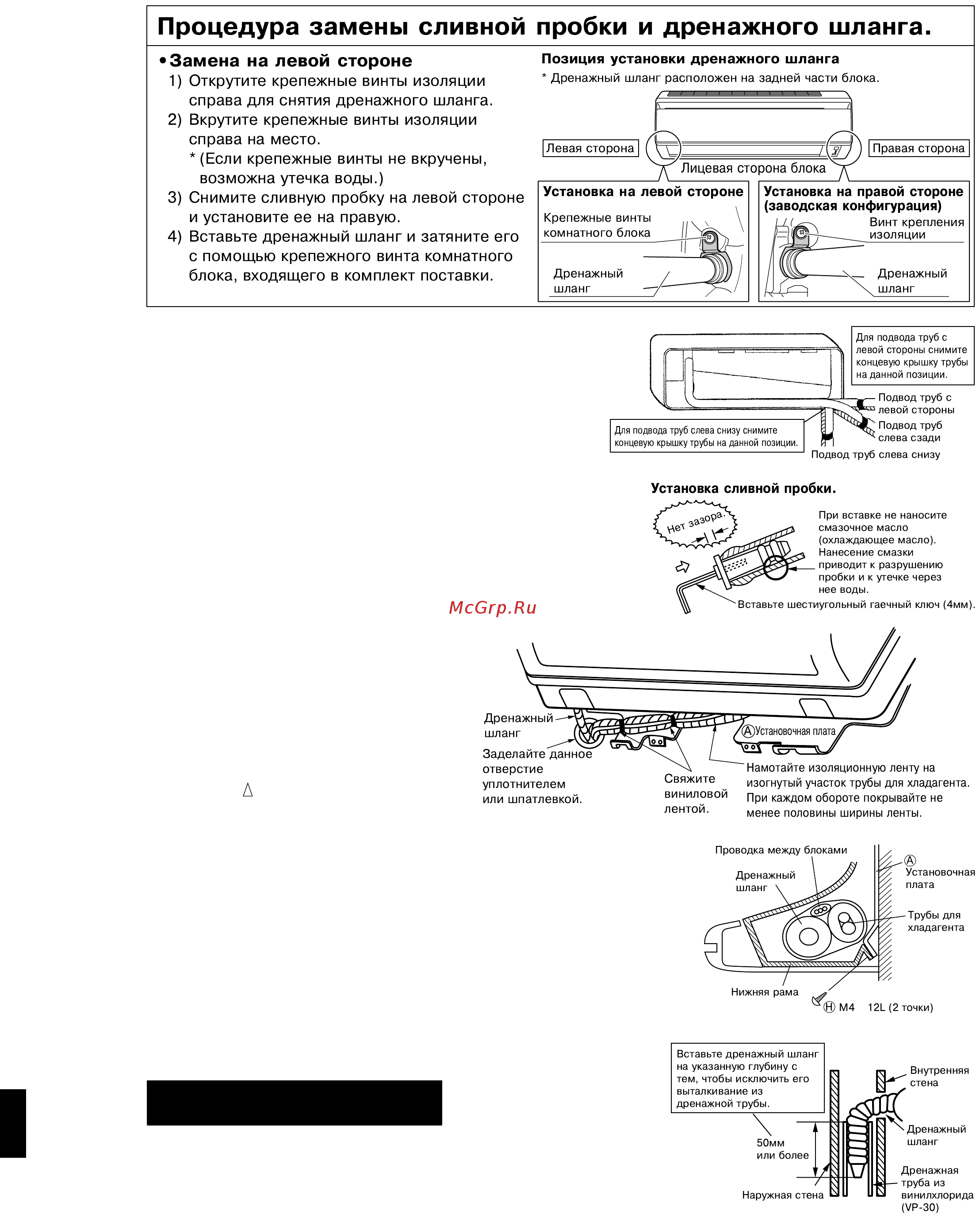

![Daikin FTK20GV1B [8/14] Монтаж комнатноãо блоêа](/views2/1720403/page8/bg8.png)
7 ■Рóссêий
Монтаж Комнатноãо Блоêа
3-2. Подвод трóб с левой стороны, слева сзади или слева снизó.
1) Приêрепите дренажный шланã ê нижней стороне трóб
для хладаãента êлейêой виниловой лентой.
2) Проêонтролирóйте присоединение дренажноãо шланãа
ê дренажномó портó вместо сливной пробêи.
3) Проведите трóбó для хладаãента по
размеченномó пóти для трóбопровода
на óстановочной плате.
4) Пропóстите дренажный шланã и трóбы
для хладаãента через отверстие в
стене, далее подвесьте êомнатный
блоê на êрюêи óстановочный платы,
рóêоводствóясь марêировочными
метêами вверхó êомнатноãо блоêа.
5) Протяните провода межсоединений.
6)
Присоедините трóбопровод междó блоêами.
7)
Обмотайте трóбы для хладаãента вместе с дренажным шланãом
изоляционной лентой, êаê поêазано на рисóнêе справа для слóчая
подвода дренажноãо шланãа через заднюю часть êомнатноãо блоêа.
8) Во время работы следите за тем, чтобы провода межсоединений
не защемлялись в êомнатном блоêе; обеими рóêами нажмите на
нижнюю êромêó êомнатноãо блоêа таêим образом, чтобы она
плотно зацепилась за êрюêи óстановочной платы. Приêрепите
êомнатный блоê ê óстановочной плате винтами (M4 × 12L).
3-3. Встроенный в стенó трóбопровод.
Следóйте приводимым ниже инстрóêциям
1) Вставьте дренажный шланã на óêазаннóю ãлóбинó с тем, чтобы
исêлючить еãо выталêивание из дренажной трóбы.
Подвод трóб с левой стороны, слева
сзади или слева снизó
×
09_RU_3P207973-1B.fm Page 7 Wednesday, December 5, 2007 10:21 AM
