Daikin FTX60GV1B [11/15] Wiring diagrams
![Daikin FTX71GV1B [11/15] Wiring diagrams](/views2/1720418/page11/bgb.png)
3
7
• Split - Sky Air • FTX-GV
9
• Indoor Unit • FTX-GV

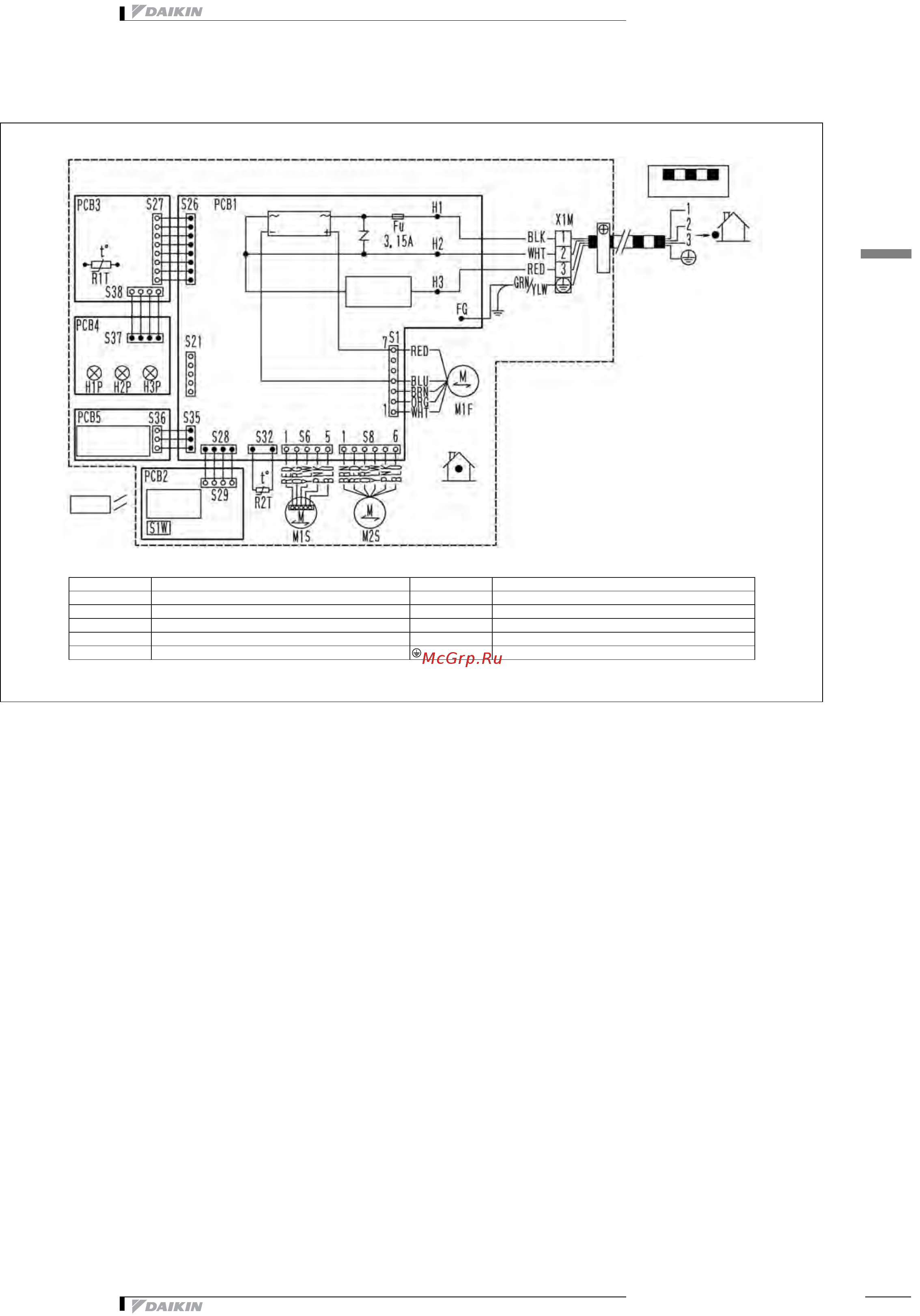

7 Wiring diagrams
7 - 1 Wiring Diagrams - Single Phase
FTX50-71GV
3D038530U
FG Frame ground PCB1~PCB5 Printed circuit board
FU Fuse R1T,R2T Thermistor
H1~H3 Harness S1~S38 Connector
H1P~H3P Pilot lamp S1W Operation switch
M1F Fan motor X1M Terminal strip
M1S, M2S Swing motor Protective earth
LED1 LED2 LED3
RECTIFIER
Transmission
circuit
Intelligent eye
sensor
Signal
receiver
Indoor
infrared
remote
control
Field wiring
Outdoor
CAUTION
Note that operation will restart
automatically if the main power
supply is turned off and then back
on again.
U
