Приложение

128

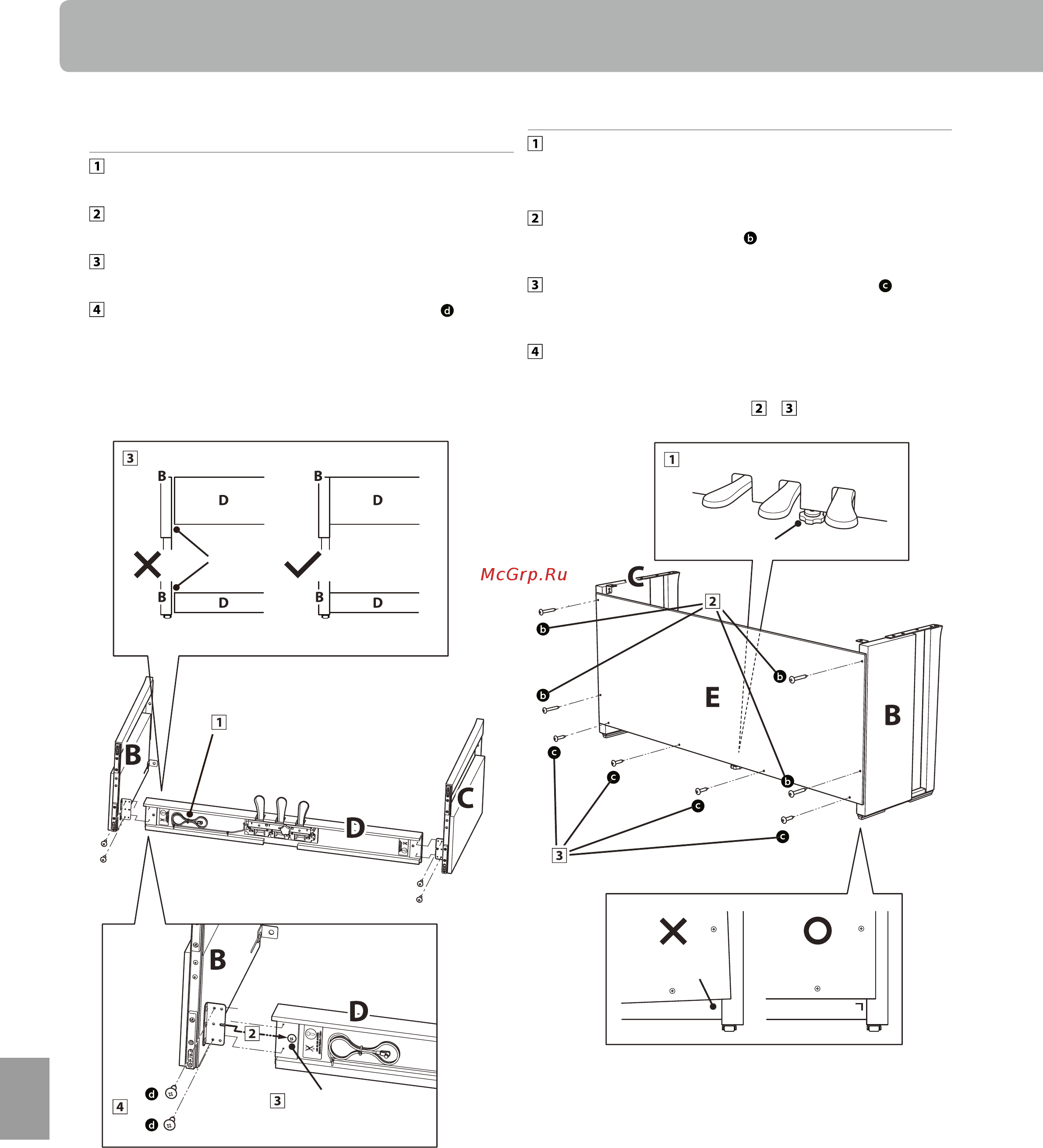

1. Соединение боковых панелей с педальной

панелью

Освободите и распрямите кабель для педалей, который

крепится к нижней части педальной панели (D).

С помощью монтажных винтов соедините педальную па-

нель (D) с боковыми панелями — левой (В) и правой (С).

Убедитесь в плотной состыковке педальной панели с боко-

выми панелями и отсутствии зазоров между ними.

Вставьте четыре коротких серебристых шурупа в отвер-

стия, как показано на рисунке, и затяните их, соединив пе-

дальную панель с левой и правой боковыми панелями.

2. Установка задней панели

Поставьте конструкцию, собранную из боковых и педаль-

ной панелей, вертикально на пол.

* Убедитесь в том, что опорный винт установлен в педальную панель.

Прикрепите заднюю панель (Е) к боковым, завернув четы-

ре длинных черных шурупа

, но, не затягивая их полно-

стью.

Четырьмя черными шурупами средней длины присое-

дините заднюю панель к педальной, не затягивая шурупы

до конца.

Отрегулируйте положение педальной, задней и боковых

панелей. Убедитесь, что все панели установлены ровно,

затем плотно заверните все шурупы, которые остались не

затянутыми на этапах сборки и .

Инструкция по сборке

Зазор

Опорный винт

Кабель педалей

Неровно

Вспомогательный

монтажный

винт
