УСТРОЙСТВО И РАБОТА

Преобразователь содержит следующие конструктивные элементы (см. рис.

1):

- герметичный пластиковый корпус (степень защиты IP56) настенного

исполнения;

- плату управления;

- герметичные кабельные вводы;

При открытой крышке осуществляется доступ к плате управления.

Влажность внутри корпуса компенсируется применением силикагеля.

Подвод проводов питания и выходной нагрузки к зажимам клеммной

колодки осуществляется через герметичные кабельные вводы.

На плате расположены входная и две, соединённые параллельно,

выходные соединительные колодки, светодиодный индикатор наличия

выходного напряжения, перемычка (типа джампер) выбора диапазона

входного напряжения, подстроечный резистор для регулировки выходного

напряжения, предохранитель 5 А (см. рис. 1).

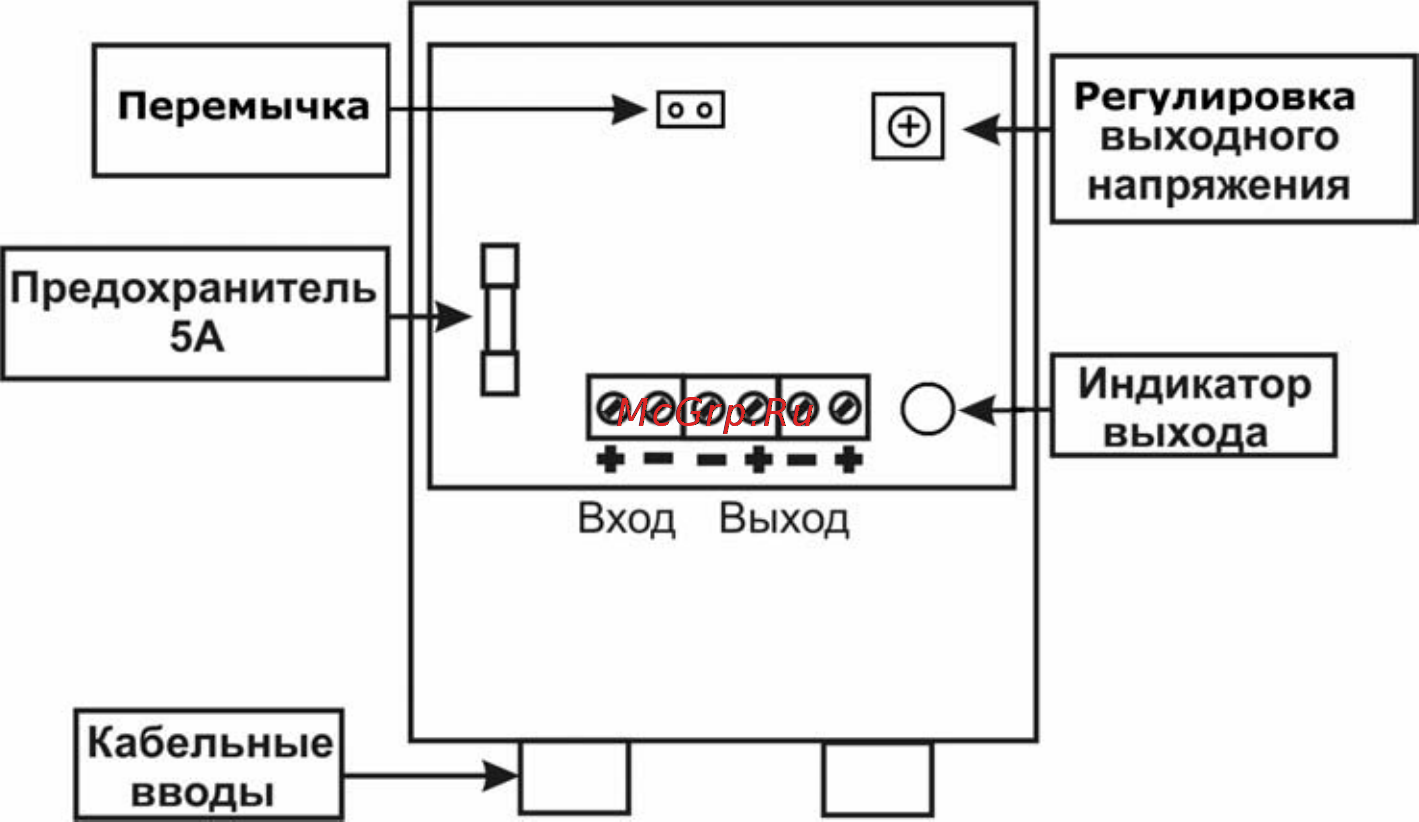

Рис. 1 Вид преобразователя со снятой крышкой

(схема подключения)
