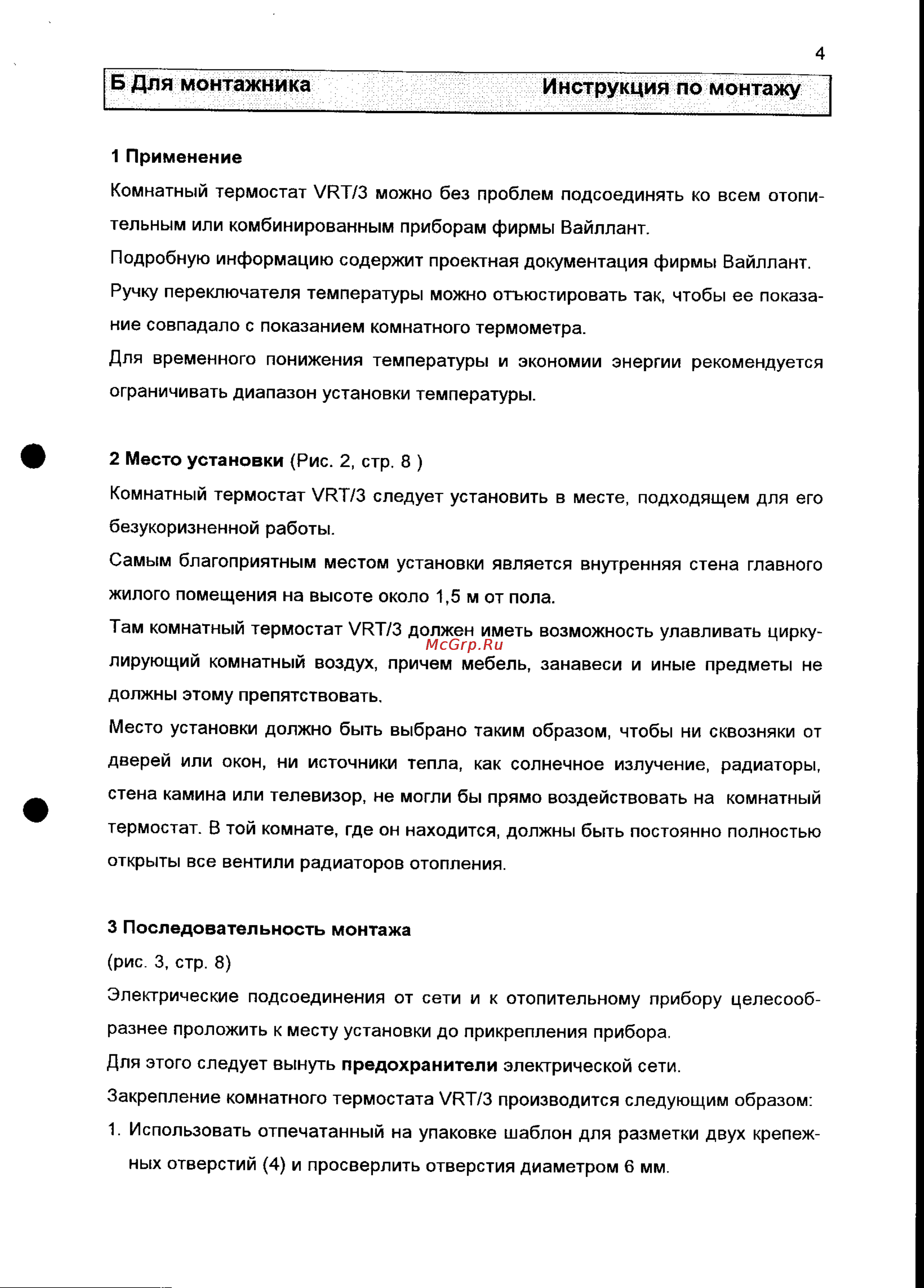

4 Б Для монтажника Инструкция по монтажу 1 Применение Комнатный термостат КТ 3 можно без проблем подсоединять ко всем отопи тельным или комбинированным приборам фирмы Вайллант Подробную информацию содержит проектная документация фирмы Вайллант Ручку переключателя температуры можно отъюстировать так чтобы ее показа ние совпадало с показанием комнатного термометра Для временного понижения температуры и экономии энергии рекомендуется ограничивать диапазон установки температуры 2 Место установки Рис 2 стр 8 Комнатный термостат РТ 3 следует установить в месте подходящем для его безукоризненной работы Самым благоприятным местом установки является внутренняя стена главного жилого помещения на высоте около 1 5 м от пола Там комнатный термостат ZRT73 должен иметь возможность улавливать цирку лирующий комнатный воздух причем мебель занавеси и иные предметы не должны этому препятствовать Место установки должно быть выбрано таким образом чтобы ни сквозняки от дверей или окон ни источники тепла как солнечное излучение радиаторы стена камина или телевизор не могли бы прямо воздействовать на комнатный термостат В той комнате где он находится должны быть постоянно полностью открыты все вентили радиаторов отопления 3 Последовательность монтажа рис 3 стр 8 Электрические подсоединения от сети и к отопительному прибору целесооб разнее проложить к месту установки до прикрепления прибора Для этого следует вынуть предохранители электрической сети Закрепление комнатного термостата ZRTZ3 производится следующим образом 1 Использовать отпечатанный на упаковке шаблон для разметки двух крепеж ных отверстий 4 и просверлить отверстия диаметром 6 мм
