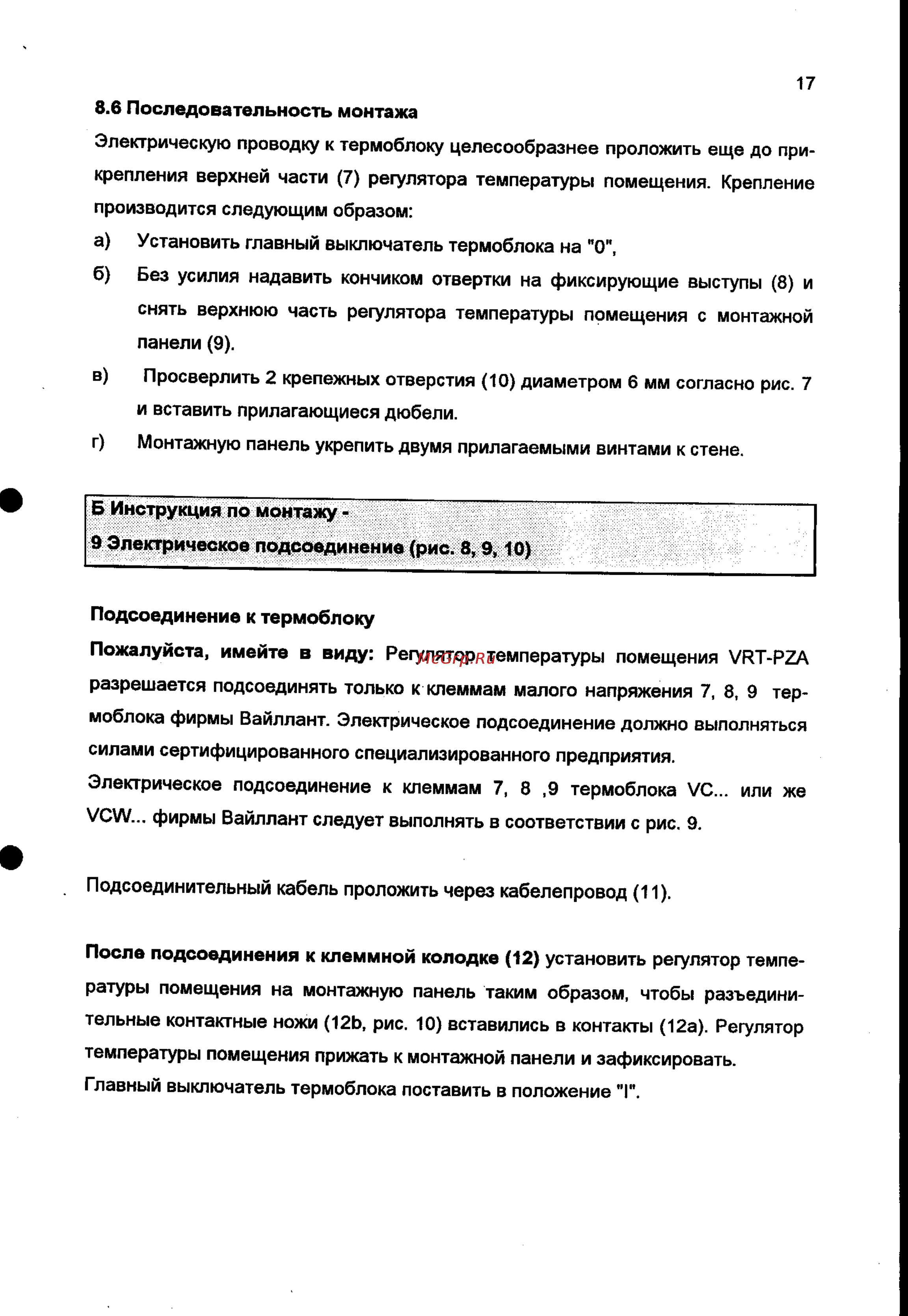

17 8 6 Последовательность монтажа Электрическую проводку к термоблоку целесообразнее проложить еще до при крепления верхней части 7 регулятора температуры помещения Крепление производится следующим образом а Установить главный выключатель термоблока на О б Без усилия надавить кончиком отвертки на фиксирующие выступы 8 и снять верхнюю часть регулятора температуры помещения с монтажной панели 9 в Просверлить 2 крепежных отверстия 10 диаметром 6 мм согласно рис 7 и вставить прилагающиеся дюбели г Монтажную панель укрепить двумя прилагаемыми винтами к стене Б Инструкция по монтажу 9 Электрическое подсоединение рис 8 9 10 Подсоединение к термоблоку Пожалуйста имейте в виду Регулятор температуры помещения ZRT PZA разрешается подсоединять только к клеммам малого напряжения 7 8 9 тер моблока фирмы Вайллант Электрическое подсоединение должно выполняться силами сертифицированного специализированного предприятия Электрическое подсоединение к клеммам 7 8 9 термоблока УС или же VCW фирмы Вайллант следует выполнять в соответствии с рис 9 Подсоединительный кабель проложить через кабелепровод 11 После подсоединения к клеммной колодке 12 установить регулятор темпе ратуры помещения на монтажную панель таким образом чтобы разъедини тельные контактные ножи 12Ь рис 10 вставились в контакты 12а Регулятор температуры помещения прижать к монтажной панели и зафиксировать Главный выключатель термоблока поставить в положение Т
