Denon RCD-N7 White [10/56] Подключения
![Denon RCD-N7 White [10/56] Подключения](/views2/1052374/page10/bga.png)
5
В этом разделе описано подключение акустических систем, записывающих
устройств, антенн и локальной сети.
Другие соединения описаны в следующих разделах.
• Не подсоединяйте провод питания до тех пор, пока не будут выполнены
все сигнальные соединения.
• Подключая компоненты системы, руководствуйтесь также инструкциями
к другим устройствам.
• Проверьте правильность подключения левого и правого каналов (левый к
левому, правый к правому).
• Не располагайте рядом провод питания и сигнальные кабели. Это может
вызвать помехи.

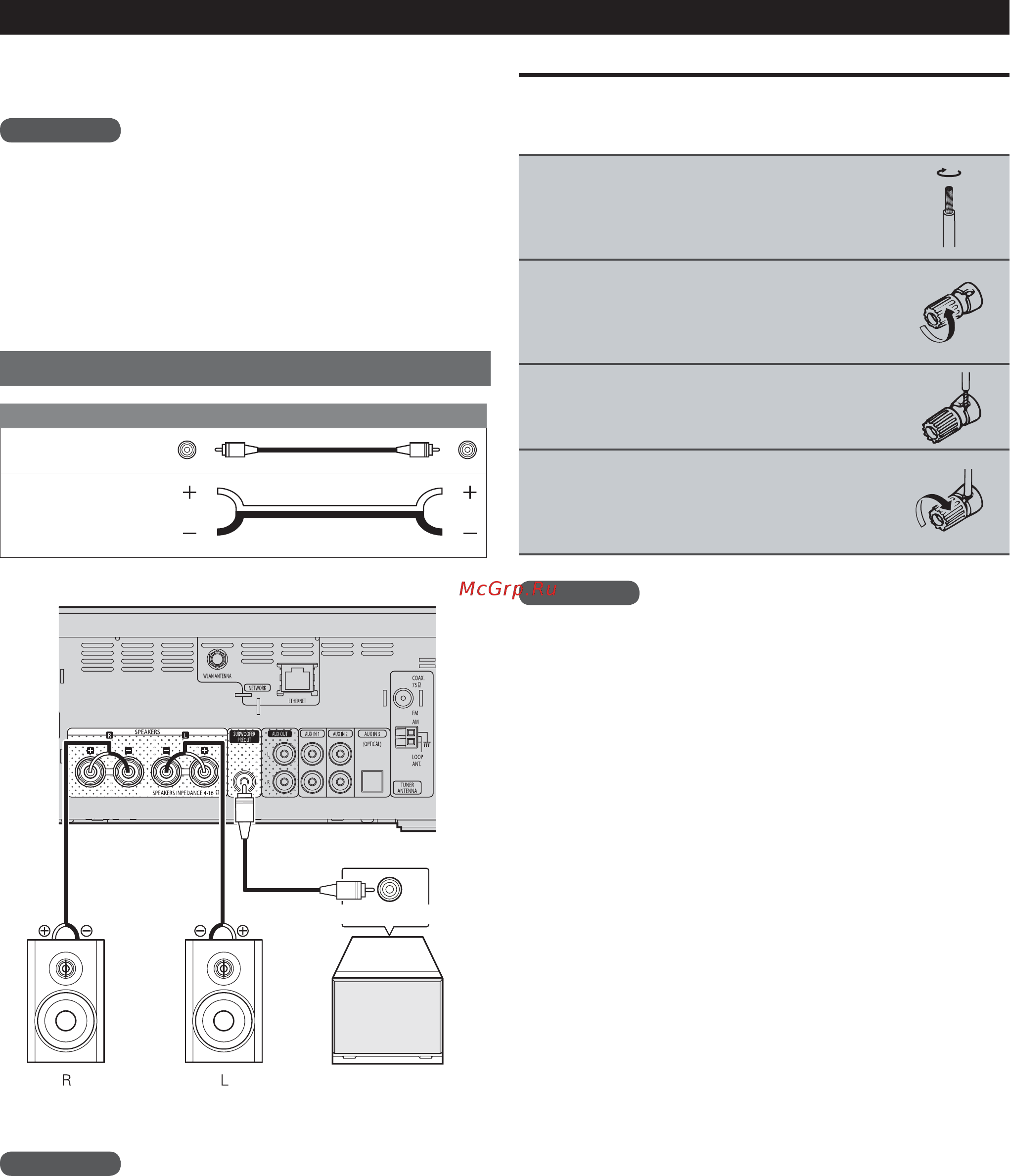

Подключение акустических систем
Активный сабвуфер
Акустические системы SC-N7
Входные разъемы
ПРИМЕЧАНИЕ
Установите минимальный уровень громкости перед подключением
акустических систем.
Подключение кабелей к акустическим системам
Убедитесь в правильности подключения левого (L) и правого (R) каналов, а
также положительного (красный) и отрицательного (черный) полюсов акусти-
ческих систем.
1
Удалите примерно 10 мм изоляции с конца аудио
кабеля, после чего плотно скрутите либо запаяй-
те конец кабеля.
2
Поверните клемму акустической системы против
часовой стрелки, чтобы ослабить затяжку ее вин-
тового зажима.
3
Вставьте оголенный конец акустического кабеля
в отверстие в клемме.
4
Поверните клемму акустической системы по ча-
совой стрелке, чтобы затянуть ее винтовой за-
жим.
ПРИМЕЧАНИЕ
• Используйте акустические системы с импедансом от 4 до 16 Ом. При не-
соответствии импеданса акустических систем указанным значениям мо-
жет сработать система защиты ресивера.
• Надежно закрепите в клеммах концы аудиокабелей, чтобы не допустить
их выпадения. Если оголенные концы проводов коснутся корпуса усили-
теля, либо если произойдет замыкание положительного и отрицательно-
го провода между собой, сработает система защиты. (
стр. 6, раздел
«Система защиты»).
• Не прикасайтесь к разъемам, если питание усилителя включено. Это мо-
жет привести к поражению электрическим током.
• Если вы подключаете к ресиверу акустические системы SC-N7, можно на-
строить фильтр для оптимального качества звучания (
стр. 33, раздел
«Использование оптимизирующего фильтра»).
Подключения
Аудиокабель (продается отдельно)
Кабель со штекерами
(Черный)
Аудиокабель
ПРИМЕЧАНИЕ
