5 Ru
ПОДГОТОВКА ВОСПРОИЗВЕДЕНИЕ УСТАНОВКИ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРИЛОЖЕНИЕ
ПОДГОТОВКА
Органы управления и функции
1 Сенсор дистанционного управления
Принимает инфракрасные сигналы от пульта ДУ
(+стр. 9).
2 Датчик пульта ДУ телевизора
Получает инфракрасные сигналы от пульта
ДУ телевизора, если функция повторителя пульта
ДУ телевизора включена (+стр. 12).
3 Беспроводной модуль
Принимает и отправляет беспроводные сигналы.
Не ставьте металлические объекты перед
беспроводным модулем, так как они могут влиять
на прием и передачу беспроводных сигналов.
4 Дисплей передней панели
Отображает информацию о текущем состоянии
изделия (+стр. 8).
5 Гнездо USB (только для YSP-4300)
Позволяет подключить USB-устройство (+стр. 50, 56).
6 Индикатор SURROUND
Загорается в соответствии с входным сигналом.
7 Индикатор STATUS
Загорается при включении питания или гаснет
в режиме ожидания.
8 Кнопка INPUT
Выбор компонента воспроизведения (+стр. 32).
9 Кнопка VOLUME (+/-)
Изменение громкости изделия (+стр. 32).
0 Кнопка
Включение изделия или его установка в режим
ожидания.

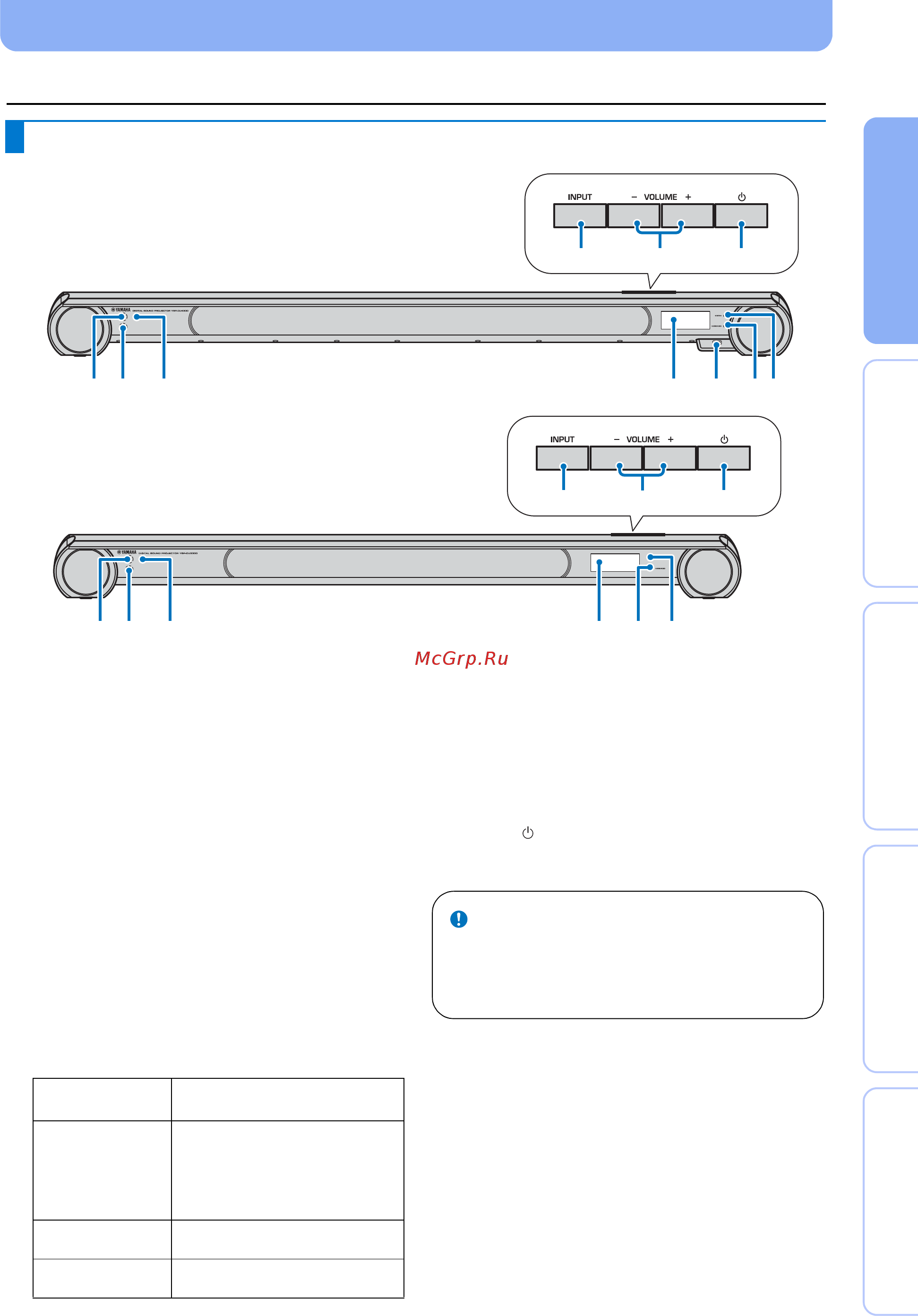

Передняя панель центрального устройства (спереди, сверху)
12 3 4 5 67
890
YSP-CU4300
467
890
12 3
YSP-CU3300
Отображаемый
цвет
Входной сигнал
Синий Следующие форматы аудиосигналы
окружающего звучания:
Dolby TrueHD, Dolby Digital Plus,
DTS-HD Master Audio, DTS-HD
High Resolution, многоканальный
линейный PCM
Оранжевый Аудиосигнал окружающего звучания,
отличный от вышеуказанных
Выкл Стерео/моно аудиосигнал или
сигнал отсутствует
В режиме ожидания изделие потребляет
незначительное количество электроэнергии для
поиска сигналов HDMI или приема инфракрасных
сигналов от пульта ДУ.
Примечание
