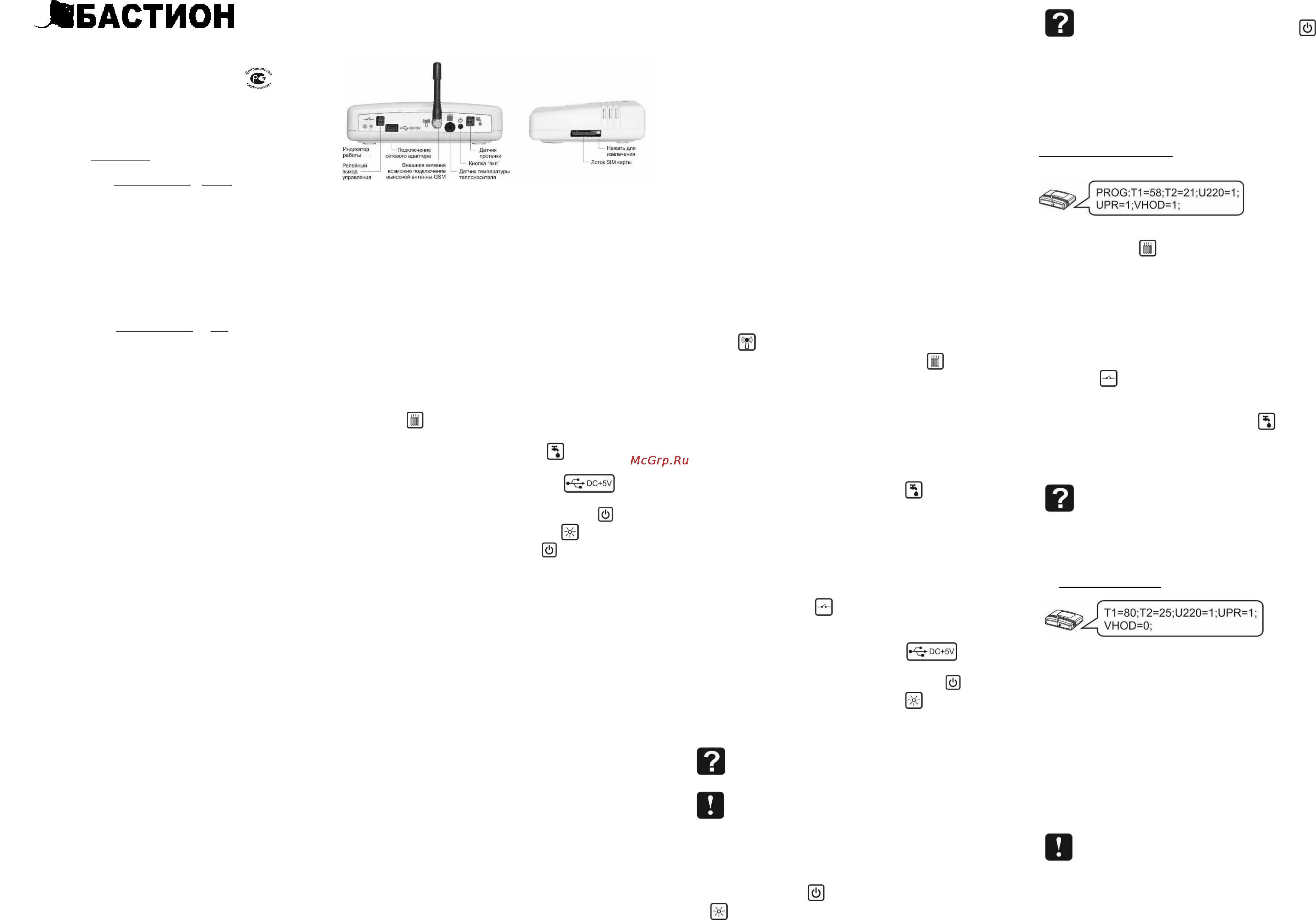

ТЕПЛОИНФОРМАТОР

TEPLOCOM GSM

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ФИАШ.425619.003 РЭ

Заводской номер__________________

Дата выпуска «____»_____________20_____г.

соответствует требованиям конструкторской

документации, государственных стандартов и признано

годным к эксплуатации.

Штамп службы

контроля качества

Продавец____________________________________

Дата продажи «____»_____________20____г.

м.п.

Впишите номер SIM-карты

Теплоинформатора

+7___________________________

Уважаемый покупатель!

Благодарим Вас за выбор нашего

теплоинформатора TEPLOCOM GSM!

Теплоинформатор TEPLOCOM GSM (далее по тексту —

теплоинформатор) предназначен для информирования Вас

о состоянии системы отопления и предупреждении об

аварийных ситуациях, приводящих к остановке

теплоснабжения, а так же управление системой отопления

через GSM канал.

Мы будем рады Вам помочь по всем вопросам,

возникшим в процессе эксплуатации теплоинформатора:

 по тел. горячей линии: 8-800-200-58-30 (звонок по

России бесплатный)

 по E-mail тех. поддержки: 911@bast.ru

Теплоинформатор обеспечивает:

 Контроль наличия сети 220В

 Контроль разряда аккумуляторной батареи

теплоинформатора

 Контроль температуры воздуха в помещении

 Контроль температуры теплоносителя

 Контроль протечки воды

 Оповещение по средствам SMS сообщений:

• при отключении/ подключении сети 220В (с

задержкой 2 мин.)

• при разряде аккумуляторной батареи

теплоинформатора

• при понижении/повышении температуры воздуха в

помещении относительно заданного порога

• при понижении/повышении температуры

теплоносителя в системе отопления относительно

заданного порога

• наличия протечки воды

 Информирование по трем номерам сотовой сети (один

номер администратора с правом управления и два

номера только для информирования)

 Включение/выключение котла отопления (при наличии у

него такой возможности)

 Управление и настройку теплоинформатора с помощью

SMS команд

КОМПЛЕКТ ПОСТАВКИ

 Теплоинформатор – 1шт.

 Адаптер питания – 1шт.

 Датчик температуры – 1шт.

 Датчик протечки – 1шт.

 GSM антенна – 1шт.

 Руководство по эксплуатации – 1шт.

 Комплект крепежа – 1шт.

 Тара упаковочная – 1шт.

* SIM-карта в комплект поставки не входит и

приобретается отдельно.

БЫСТРЫЙ СТАРТ

Первое включение:

 Вставьте SIM-карту (на SIM-карте предварительно

отключите запрос PIN-кода)

 Установите внешний датчик температуры и подключите к

разъему

 Установите датчик протечки в месте возможного

протекания и подключите к разъему (полярность

любая)

 Подключите адаптер питания к разъему

и включите его в сеть

 Включите теплоинформатор удерживая кнопку 3 сек.

 Дождитесь мигания индикатора работы

 Кратковременно нажмите на кнопку

3 раза подряд

 Позвоните со своего мобильного телефона на номер

теплоинформатора

Ваш теплоинформатор готов к работе со следующими

настройками:

 Контроль пропадания сети 220В

 Контроль попадания воды под датчик протечки

 Контроль температуры воздуха ниже 21°С (заводская

настройка)

 Контроль температуры теплоносителя ниже 58°С

(заводская настройка)

ПОЛЕЗНАЯ ИНФОРМАЦИЯ

SIM-карта в комплект поставки не входит и

приобретается отдельно.

Несколько советов по выбору оператора и тарифов

сотовой связи:

 При выборе ориентируйтесь на стоимость исходящих

SMS.

 Внимательно ознакомитесь со всеми пунктами

тарифного плана и пакета услуг.

 Обратите внимание на услуги, подключенные к

тарифному плану при активации. За такие услуги может

взиматься абонентская плата. Это, как правило,

информационные или развлекательные услуги.

 Периодически проверяйте опции своего тарифного

плана. Дополнительные услуги оператор может

подключить позднее, отправив SMS типа "Вам бесплатно

подключена услуга.....". Подключение бесплатно, но за

саму услугу может взиматься абонентская плата.

 Подключенные услуги можно проверить в офисе

оператора, в "Личном кабинете" на сайте оператора или

по телефону справочной службы.

 Регулярно проверяйте работу и баланс SIM – карты

избегая блокировки ее номера оператором в результате

длительного отсутствия активности.

ПОДГОТОВКА К РАБОТЕ

Проверьте работу SIM-карты:

 Установите SIM-карту в мобильный телефон

 Отключите запрос PIN-кода

 Выполните звонок на другой мобильный телефон.

Убедитесь в том, что номер телефона определился

 Отправьте SMS на другой мобильный телефон.

Убедитесь в том, что SMS получено, а списанные

денежные средства соответствуют выбранному тарифу

 Выполните звонок на проверяемую SIM-карту. Убедитесь

в том, что номер телефона определился

Подключите SIM-карту к теплоинформатору:

 Извлеките лоток SIM-карты

 Установите SIM-карту в лоток, контактами вверх

 Вставьте лоток с SIM-картой в теплоинформатор

Подключите антенну (или внешнюю антенну) GSM к

разъему

Подключите датчик температуры к разъему

установите датчик, используя следующие

рекомендации:

 Для наилучшего результата устанавливайте датчик на

металлические участки поверхностей

 Обеспечьте надежный тепловой контакт к поверхности

измерения температуры (можно использовать стяжки из

комплекта крепежа)

 Не допускайте попадания кабеля датчика на

нагревательные элементы

Подключите датчик протечки к разъему (любая

полярность)

и установите датчик, используя следующие

рекомендации:

 Определите место возможной протечки воды

 Установите датчик амортизаторами к поверхности пола и

закрепите через центральное отверстие (например

саморезом)

 При укладке провода рекомендуем использовать

самоклеющиеся клипсы из комплекта крепежа

Подключите к разъему

релейного выхода провода

управления котлом (включение/выключение) при

наличии у него такой возможности

Подключите адаптер питания к разъему и

включите его в сеть

Включите теплоинформатор удерживая кнопку

3 сек.

Дождитесь мигания индикатора работы

- это будет

означать, что теплоинформатор зарегистрировался в

сети и готов к последующей настройке.

Время регистрации теплоинформатора в сети

зависит от оператора. Обычно это около минуты.

Подключение датчиков и установку SIM-карты

производить при выключенном и обесточенном

теплоинформаторе

НАСТРОЙКА ТЕПЛОИНФОРМАТОРА

Регистрация программирующего телефона (номер

администратора)

 Нажмите на кнопку

3 раза подряд, индикатор работы

начнет часто мигать. На теплоинформаторе

включится режим регистрации телефона.

При необходимости выйти из режима регистрации

достаточно кратковременно нажать кнопку

 Выполните звонок с регистрируемого телефона на номер

SIM-карты теплоинформатора и дождитесь сброса

вызова. Теплоинформатор автоматически

зарегистрирует телефон, произведет отбой вызова и

выйдет из режима регистрации.

После регистрации телефона теплоинформатор

автоматически отсылает SMS сообщение с

запрограммированными параметрами.

Например:

Т1 - обозначение порога темпераратуры

теплоносителя

Запрограммированное значение =58°С (заводская

настройка)

Т2 - обозначение порога температуры воздуха

Запрограммированное значение =21°С (заводская

настройка)

U220 - обозначение сети 220В

Запрограммированное значение =1 - контроль наличия

сети включен (заводская настройка);

UPR - обозначение релейного выхода управления

котлом

Запрограммированное значение =1- выход замкнут

(заводская настройка)

VHOD - обозначение датчика протечки

Запрограммированное значение =1- контроль датчика

протечки включен (заводская настройка)

Теплоинформатор имеет возможность отключения

контроля наличия сети 220В и контроля датчика

протечки. Не рекомендуем программировать

значения U220=0 и VHOD=0 без особой

необходимости.

 Выполните повторный звонок на теплоинформатор и

дождитесь сброса вызова. Телоинформатор

автоматически вышлет SMS сообщение с текущими

контролируемыми параметрами на момент звонка.

Например:

Т1 =80 - текущее значение температуры теплоносителя

Т2 =25 - текущее значение температуры воздуха

U220=1 - наличие сети 220В; Если U220=0 - отсутствие

сети 220В

UPR=1 – выход замкнут; Если UPR=0 – выход разомкнут

VHOD=0 - отсутствие протечки воды; Если VHOD=1 -

наличие протечки воды

ПРОГРАММИРОВАНИЕ ТЕПЛОИНФОРМАТОРА

Для программирования теплоинформатора необходимо

отослать с номера администратора SMS сообщение с

задаваемыми параметрами.

Сообщение должно быть набрано только

латинскими заглавными буквами и цифрами.

Сообщение должно начинаться с ключевого слова

«PROG:». Длина сообщения не должна

превышать 40 символов.
