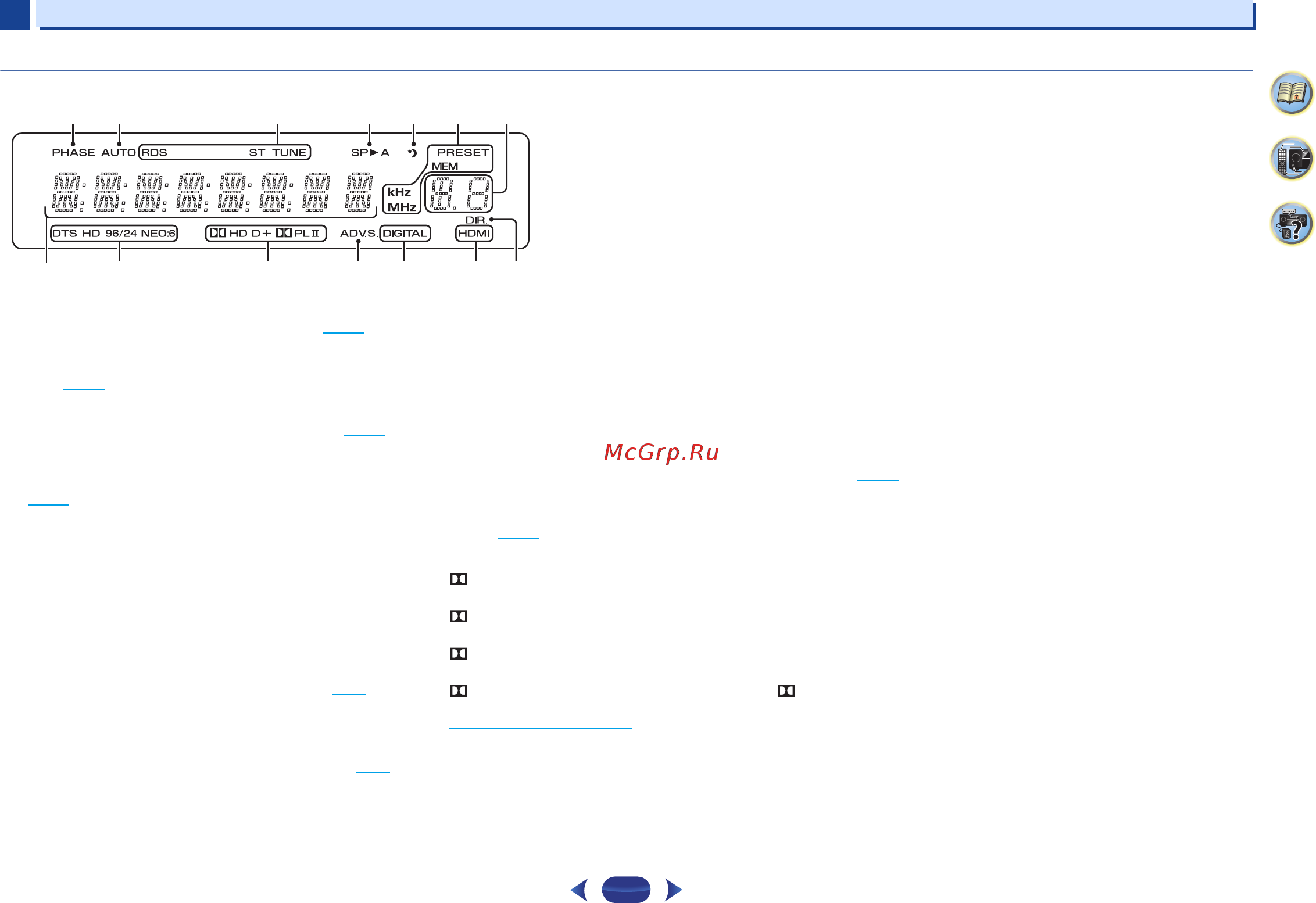

Органы управления и индикаторы
1
1
7
33
6
Дисплей
14
PHASE
Загорается, когда включен фазовый переключатель (стр.25).
15
AUTO
Загорается при включенной функции автоматического объемного
звучания (стр.24
).
16
Индикаторы тюнера
RDS
– Высвечивается при приеме трансляции RDS (стр.22).
(для Европы)
ST
– Загорается, если принимается стереофоническая
программа в FM-диапазоне в автоматическом стереорежиме
(стр.21
).
TUNE
– Загорается при приеме обычного канала
радиовещания.
PRESET
– Отображается при регистрации или вызове
предварительно заданной радиостанции.
MEM
– Мигает, когда радиостанция зарегистрирована.
kHz/MHz
– Загорается, когда на символьном дисплее
отображается принимаемая в данный момент частота
радиовещания AM/FM.
17
Индикаторы громкоговорителей
Показывает, включена акустическая система или нет (стр.6).
SP
A
означает, что громкоговорители включены.
SP
означает, что громкоговорители выключены.
18
Индикатор таймера перехода в спящий режим
Загорается, когда ресивер находится в режиме ожидания (стр.8).
19
Индикатор информации PRESET или входного
сигнала
Отображает предварительно заданный номер тюнера или тип
входного сигнала и т. п.
20
Символьный дисплей
Отображает различную информацию о системе.
21
Индикаторы DTS
DTS
– Загорается при обнаружении источника аудиосигнала в
формате DTS.
HD
– Загорается при обнаружении источника с
кодированными аудиосигналами DTS-EXPRESS или DTS-
HD.
96/24
– Загорается при обнаружении источника аудиосигнала
в формате DTS 96/24.
NEO:6
– Когда включен один из режимов NEO:6 ресивера,
данный индикатор высвечивается для обозначения обработки
NEO:6 (стр.24
).
22
Индикаторы Dolby Digital
D
– Загорается при обнаружении сигнала в формате Dolby
Digital.
D+
– Загорается при обнаружении источника
аудиосигнала в формате Dolby Digital Plus.
HD
– Загорается при обнаружении источника
аудиосигнала в формате Dolby TrueHD.
PLII
– Загорается при включенном декодировании Pro
Logic II (см.
Прослушивание материала с использованием
объемного звучания
на стр.24 для получения подробной
информации).
23
ADV.S.
Этот индикатор загорается при выборе одного из режимов
дополнительного объемного звучания (подробнее см. раздел
Использование дополнительного объемного звучания
на стр.25).
24
Индикаторы
SIGNAL SELECT
DIGITAL
– Загорается, когда выбран цифровой аудиосигнал.
Мигает, когда выбран цифровой аудиосигнал, а выбранный
аудиовход отсутствует.
HDMI
– Загорается, когда выбран сигнал HDMI. Мигает,
когда выбран сигнал HDMI, а выбранный вход HDMI
отсутствует.
25
DIR.
Загорается, когда включен режим
DIRECT
или
PURE DIRECT
(стр.25
).
14 15 16 17 18 16
21 22 23 24 24 25
19
20
