Посібник з експлуатації atmoTEC pro/atmoTEC plus й turboTEC TEC pro/turboTEC plus 0020029242_00 10
4.1.2 Елементи управління приладів turboTEC pro
і atmoTEC pro
bar
1
10
9
8
7
6
3
2
4
5

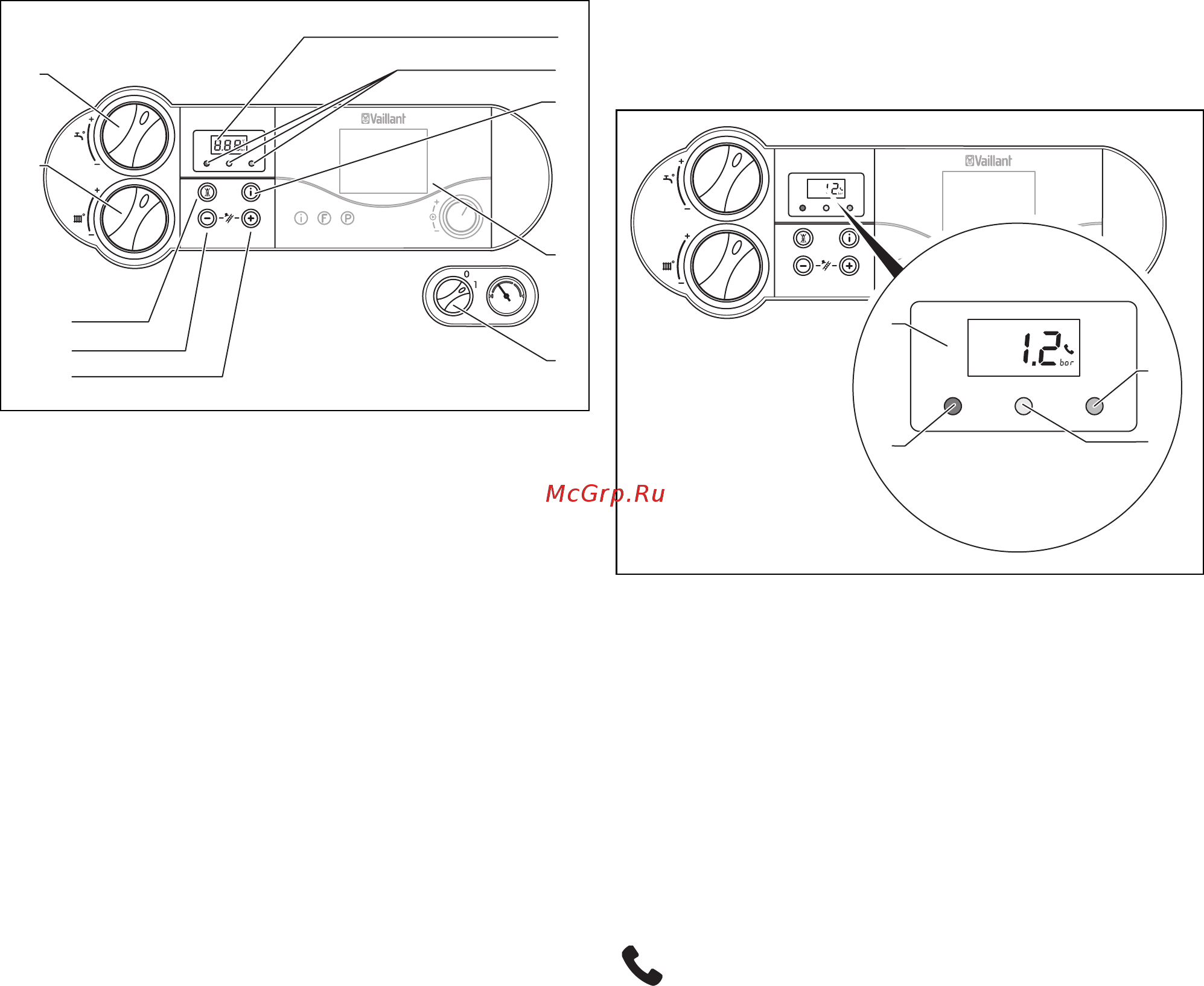

мал. 4.3 Органи управління ( atmoTEC pro, turboTEC pro)
Для відкривання передньої панелі візьміться за поглиблення та
відкиньте її вниз. Тепер стають видні елементи управління, що
мають наступні функції (порівн. мал. 4.3)
1 Дисплей для індикації поточного тиску наповнення
опалювальної установки, температури лінії подачі опалення
або певної додаткової інформації.
2 Індикаційні лампи для режимів роботи.
3 Кнопка „i” для виклику інформації.
4 Убудований регулятор (приналежність).
5 Головний вимикач для вмикання й вимикання приладу.
6 Кнопка „+” для перегортання вперед даних, відображених на
дисплеї (для фахівця при налагоджувальних роботах і пошуку
помилок).
7 Кнопка „-” для переведення вперед та назад індикації на
дисплеї (для фахівця при налагоджувальних роботах і пошуку
помилок).
8 Кнопка „Усунення збоїв” для скидання певних збоїв.
9 Ручка для настроювання температури лінії подачі опалення.
10 Ручка настроювання температури гарячої води на виході.
Багатофункціональний індикатор
Прилади atmoTEC pro/turboTEC pro оснащені
багатофункціональним індикатором. Якщо головний вимикач
включений, і прилад функціонує нормально, індикатор
відображає поточний тиск наповнення опалювальної установки
(у прикладі 1,2 бар).
bar
1
4
2
3
мал. 4.4 Дисплей ( atmoTEC pro, turboTEC pro)
1 Індикація поточного тиску наповнення опалювальної установки,
температури лінії підведення, опалення або індикація коду
стану або помилки.
2 Зелена індикаційна лампа для гарячої води Вимкн.: Не
здійснюється розбір гарячої води, мигає: Виробляється розбір
гарячої води.
3 Жовта індикаційна лампа світиться безупинно: Пальник вкл.
4 Жовта індикаційна лампа світиться безупинно: Gerät ist gestört,
ein Fehlercode wird
angezeigt.
Тільки в сполученні з vrnetDIALOG:
Доти, поки на дисплеї є символ, температура лінії
підведення опалення та гарячої води на виході буде
задаватися за допомогою приналежності vrnetDIALOG,
тобто прилад працює не з такими, як установлені на
поворотних кнопках (9) і (10 ) температурами.
Цей режим роботи можна завершити тільки:
– за допомогою vrnetDIALOG або
– зміною настроювання температури на ручках
настроювання (9) або (10) більш ніж
на ±5 K.
Цей режим роботи не можна завершити:
– натисканням кнопки (8) „Усунення збоїв“ або
– вимиканням і вмиканням приладу.
4 Управління
