Vaillant ATMOMAG EXCLUSIV RXI [31/36] Осмотры и техническое обслуживание 7

19Руководство по монтажу atmoMAG

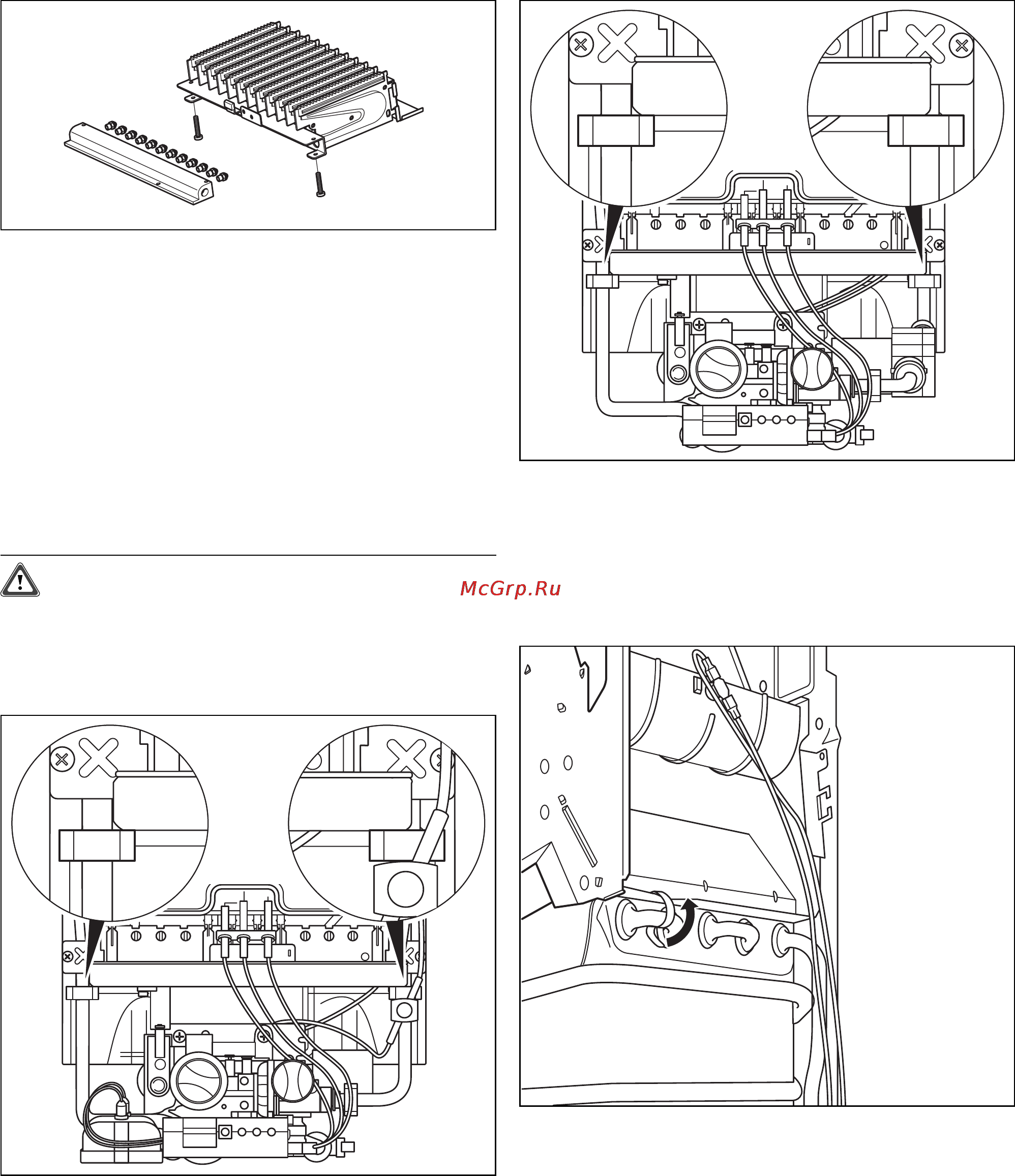

Рис. 7.5 Конструкция горелки

• Возможно имеющиеся остаточные продукты сгорания (нагар)

удалите проволочной латунной щеткой. При необходимости,

очистить сопла, инжекторы и направляющие горелки мягкой

кисточкой и продуть сжатым воздухом (очистка от пыли и

грязи). При сильном загрязнении горелки промыть ее мыльным

раствором, а затем проточной водой.

• Установите коллектор на горелку.

7.3 Очистка и удаление накипи из теплообменника

Для очистки теплообменника вначале необходимо

демонтировать горелку, а затем теплообменник.

Внимание!

При монтаже и демонтаже теплообменника следите

за тем, чтобы не погнуть его.

Повреждения ведут к преждевременному износу

устройства.

Рис. 7.6 Крепление задней стенки теплообменника, тип RXI

Рис. 7.7 Крепление задней стенки теплообменника, тип GRX

• Отпустите накидные гайки на трубопроводах подачи холодной

и отвода горячей воды.

• Отпустите самонарезающие винты хомутов, которыми

трубопроводы холодной и горячей воды закреплены на задней

стенке.

Рис. 7.8 Демонтаж теплообменника

• Отпустите зажимы, которыми теплообменник закреплен на

предохранителе тяги.

• Вначале потяните теплообменник на себя, а затем вверх, и

вытащите его.

При незначительном загрязнении:

• Промойте пластины теплообменника тонкой, сильной струей

воды.

Осмотры и техническое обслуживание 7
