Liebherr GNes 3076-22 [7/16] Перестановка ручки
![Liebherr GNes 3076-22 [7/16] Перестановка ручки](/views2/1072179/page7/bg7.png)
u
Полностью выкрутите установочный винт
Fig. 6 (40)
и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u
Открутите
Fig. 6 (29)
опорную деталь
Fig. 6 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Переставьте пробку
Fig. 6 (21)
в свободное отверстие.
u
Выкрутите болт
Fig. 6 (27)
и переставьте его на проти-
воположную сторону.
u
Снова прикрутите опорный кронштейн
Fig. 6 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Вновь установите опорный винт
Fig. 6 (22)
в комплекте
с шайбой и регулируемой опорой*.
u
Затяните установочный винт
Fig. 6 (40)
.

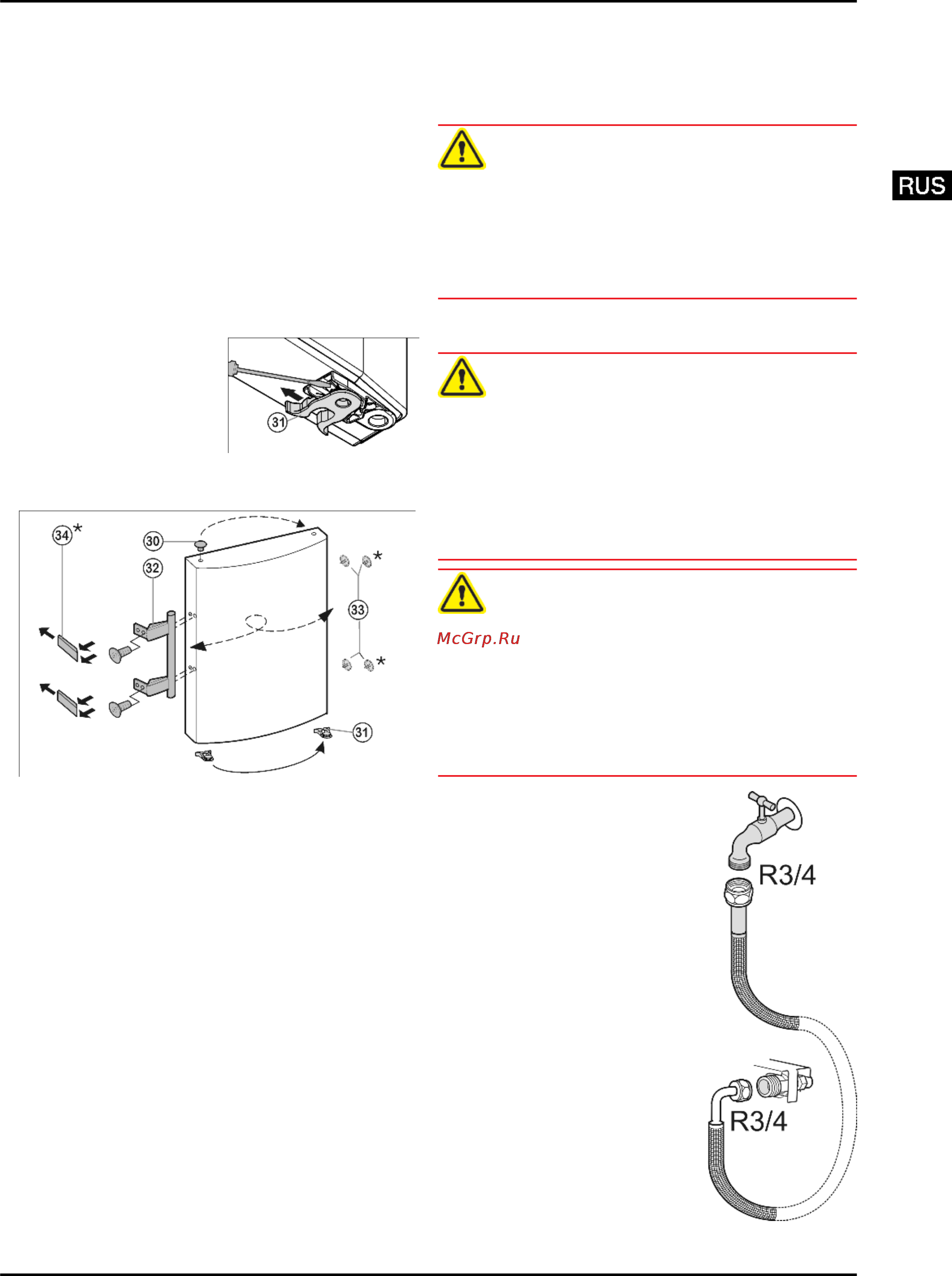

4.3.5 Перестановка ручки
u
переставить
пружинный зажим
Fig. 7 (31)
: Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u
Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 7
Fig. 8
u
Извлеките пробку
Fig. 8 (33)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и
прижимные пластины*
Fig. 8 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 6 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 4 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.3.7 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (25)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Подключение воды
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем
подключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут
подсоединены трубопроводы для подачи воды устрой-
ства для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды
разрешается выполнять только квалифицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве,
должно соответствовать предписанию по подготовке
питьевой воды, действующему в стране использования
(напр., 98/93 ЕС).
u
IceMaker служит исключительно для приготовления
кубиков льда в количестве, необходимом в домашнем
хозяйстве, и должен снабжаться пригодной для этого
водой.
- Значение давления воды должно
составлять от 0.15 МПа до
0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству
должен осуществляться через
трубопровод холодной воды,
который соответствует предписа-
ниям по рабочему давлению и
гигиеническим нормам.
Используйте шланг из высокока-
чественной стали, входящий в
комплект поставки (длина 1,5 м).
Не используйте старые шланги
повторно. Шланг длиной 3 м
можно приобрести в сервисной
службе. Устанавливать его
разрешается только специа-
листу.
В фитинге шланга находится
приемный фильтр с уплотнением.
- В месте подсоединения шланго-
провода к системе домового
водоснабжения необходимо
предусмотреть запорный кран,
чтобы в случае необходимости
можно было перекрыть подачу
воды.
Ввод в работу
7
