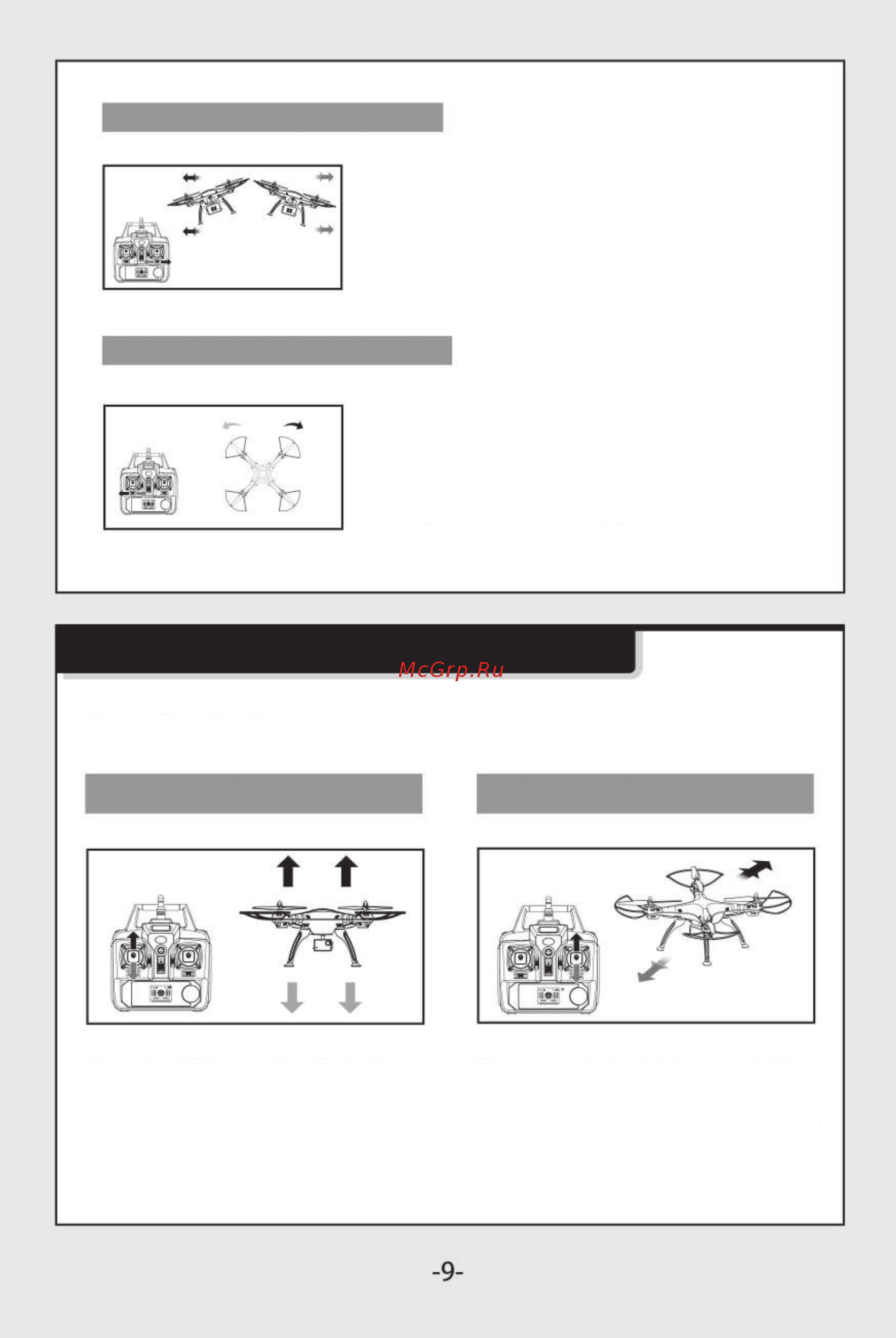

Syma X8Pro [10/22] Схема управления с раскладкой ручек mode 1
![Syma X8Pro [10/22] Схема управления с раскладкой ручек mode 1](/views2/1721824/page10/bga.png)
Триммирование дрейфа боком влево/вправо
Если при нейтральном положении ручек пульта
дрон постоянно дрейфует боком влево или
вправо, устраните дрейф боком влево,
перемещая триммер крена вправо, а дрейф
боком вправо, перемещая триммер крена влево.
Триммирование вращения влево/вправо
Если при нейтральном положении ручек пульта
дрон постоянно разворачивается влево или
вправо, устраните вращение влево, перемещая
триммер курса вправо, а вращение вправо,
перемещая триммер курса влево.
Схема управления с раскладкой ручек MODE 1
Перемещение ручек пульта и направление полета:
Набор высоты или снижение Полет вперед или назад
При перемещении левой ручки пульта
(Газ/Крен) вверх дрон набирает высоту.
При перемещении этой ручки вниз дрон
снижается.
При перемещении правой ручки пульта
(Тангаж/Курс) вверх дрон летит вперед.
При перемещении этой ручки вниз дрон
летит назад.
