ПОРТ ДЛЯ ОБСЛУЖИВАНИЯ
Только для сервисного использования. Не подключайте сюда никаких устройств,
так как это может привести к повреждению.
8
АНТЕННА BLUETOOTH
Используется для возможности беспроводного воспроизведения потокового
аудио через Bluetooth (A2DP/AVRCP) с большинства телефонов, планшетов и
ноутбуков. Обратитесь к разделу инструкций по эксплуатации данного руководства.
9
КЛЕММЫ КОЛОНКИ
На устройстве имеется два комплекта разъемов для колонок - A (основные
разъемы колонок, верхний ряд) и B (вторичные включаемые разъемы колонок,
нижний ряд). Подключите провода колонки левого канала к положительной
и отрицательной клемме левого канала, а провода колонки правого канала к
положительной и отрицательной клемме правого канала.
В каждом случае красная клемма будет положительным выходом, а черная
клемма – отрицательным.
Следует соблюдать осторожность, чтобы свободные провода скрученной жилы не
создали короткого замыкания между выходами колонки. Убедитесь в надлежащей
затяжке клемм колонок для обеспечения хорошего электрического соединения.
Недостаточно затянутые винтовые клеммы могут привести к ухудшению качества
звучания.
Использование колонок A и B предоставляет вам простой и недорогой способ
создания системы для нескольких помещений.
Примечания: При использовании двух пар колонок используйте колонки с полным
номинальным сопротивлением 8 Ом.
10
ВЕНТИЛЯЦИОННАЯ РЕШЕТКА КАНАЛА ОТВОДА ТЕПЛА
Обеспечивает охлаждение внутренних электронных компонентов через канал
отвода тепла. НЕ ЗАКРЫВАТЬ!
11
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА НАПРЯЖЕНИЯ
Только для сервисного использования.
12
РАЗЪЕМ ПОДКЛЮЧЕНИЯ СЕТЕВОГО ШНУРА
После выполнения всех подключений вставьте вилку сетевого питания в
соответствующую розетку и включите устройство.
Ground
Ground
LeftRight
A
B
A
B
Left Right
Max Power Consumption: 550W
Mains Voltage Selector Switch
115/220-230V~ 50/60Hz
Power AC
A1
D1
D2 D3
A2 A3 Rec Out Sub Out
Rec Out
Sub Out
A3 A1
D1D2D3
MM
Phono
MM
Phono
A2
Designed & Engineered in Great Britain
Assembled in China
AXR100
Stereo Receiver
Loudspeaker Terminals
Impedance 4–8 ohms
5V 400mA
Service Port
AM 300
ΩFM 75Ω
Designed & Engineered in Great Britain
Assembled in China
Max Power Consumption: 500W
Mains Voltage Selector Switch
115V/220-230V AC~50/60Hz
Power AC
Ground /
Ground
Left
Right
A
B
A
B
Left Right
AM 300ΩFM 75Ω
Service Port
5V 400mA
A1 A2 A3 Rec Out Sub Out
Rec OutSub Out A3 A1
MM
Phono
MM
Phono
AXR85
Stereo Receiver
A2
Loudspeaker Terminals
Impedance 4–8 ohms

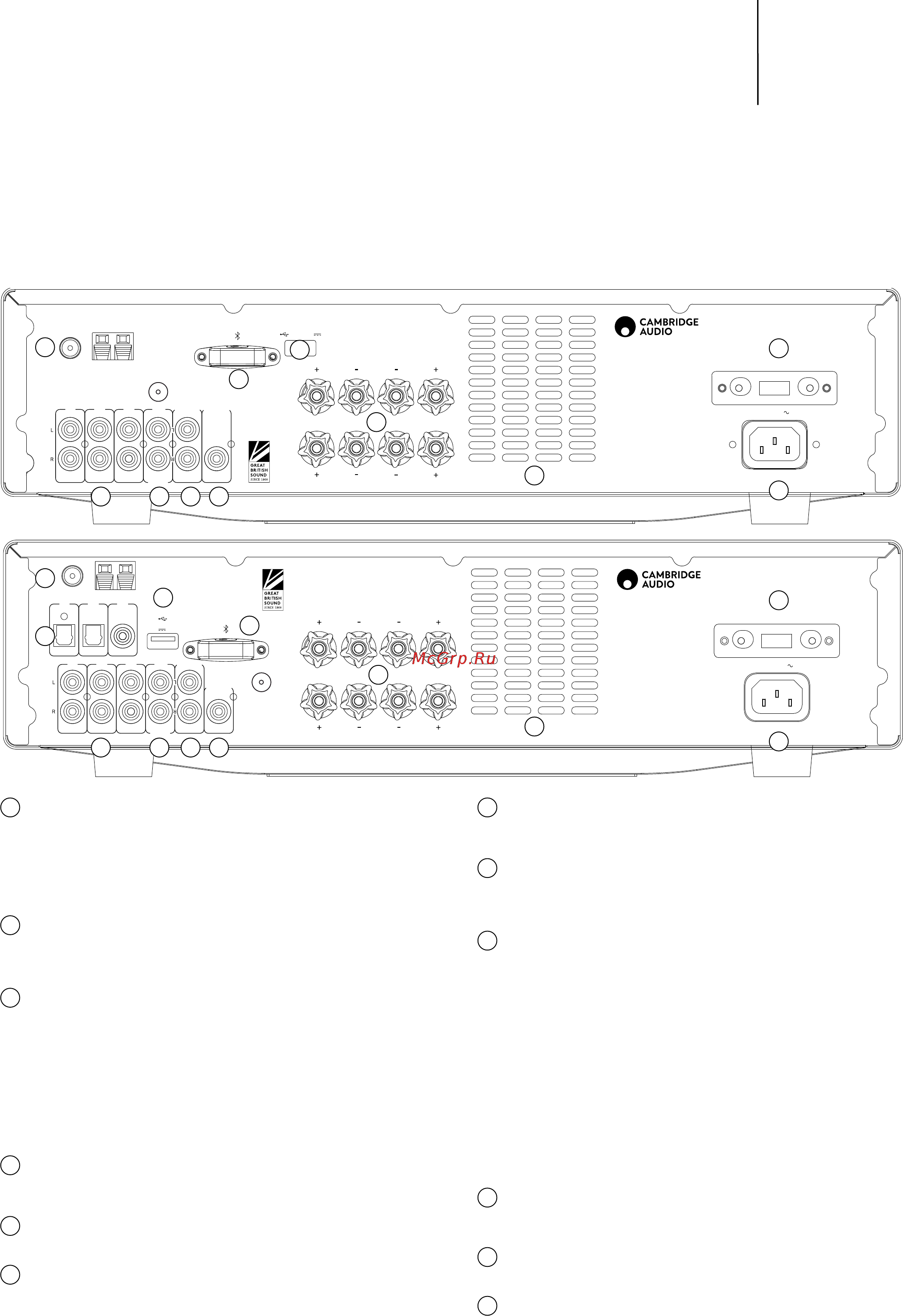

Подключения на задней панели
1
ЦИФРОВЫЕ ВХОДЫ (ТОЛЬКО AXR100)
Коаксиальные цифровые входы Toslink и S/P DIF.
Примечания: Для получения наилучших результатов от вашей системы мы
рекомендуем использовать только высококачественные соединительные кабели
Cambridge Audio. Это обеспечит звучание вашей системы в соответствии с
заложенными в нее характеристиками. Для дополнительной информации
обратитесь к вашему дилеру.
2
ВХОДЫ АУДИО
Эти входы подходят для любого оборудования с источником «уровня линейного
выхода», например, аудиовыходы проигрывателей компакт-дисков, проигрыватели
BD/DVD и т. п.
3
ВХОД PHONO
Этот вход имеет встроенный корректирующий усилитель. С этим интегрированным
усилителем можно использовать проигрыватели пластинок со звуковыми
головками с движущимся магнитом (MM) или с движущейся катушкой (MC) с
высоким выходом (выход 2-6 мВ и полное сопротивление нагрузки 30-50 кОм).
Проигрыватели пластинок со звуковой головкой с движущейся катушкой низкого
выхода (<1 мВ и обычно с полным сопротивлением нагрузки 10-1000 ом) не
могут подключаться непосредственно к усилителю и требуют использования
соответствующего трансформатора или усилителя звуковой головки. Для
дополнительной информации обратитесь к вашему дилеру. Для минимального
шума/помех клеммы «земля» проигрывателя пластинок и устройства AXR должны
быть подключены (там, где это возможно) проводом заземления.
4
ВЫХОД НА ЗАПИСЬ
Подключите к входу записи кассетной деки, устройства записи компакт-дисков
и т. п.
5
ВЫХОД НА САБВУФЕР
Подключение к гнезду входа активного сабвуфера.
6
АНТЕННА АМ/ЧМ
Подключения антенн тюнера для приема радиосигналов. Обратитесь к разделу
«Подключения» данного руководства. Для постоянного использования
настоятельно рекомендуется использовать внешние антенны АМ/ЧМ.
2
2
1
7
7
3
3
4
4
9
9
10
10
6
6
12
12
11
11
5
5
8
8
AXR100
AXR85
