11RU
Меры предосторожности
•Не устанавливайте это устройство, если в
автомобиле нет положения ACC. Дисплей
устройства не будет выключаться после
выключения зажигания. Это приведет к
разрядке аккумулятора.
• Подведите все заземляющие провода к
общей точке заземления.
•Не допускайте попадания проводов под винты
или в пространство между подвижными
деталями (например, между направляющими
сидений).
•Чтобы избежать короткого замыкания, перед
установкой соединений выключите зажигание
автомобиля.
•Сначала подсоедините кабель питания к
устройству и громкоговорителям, а затем к
гнезду для дополнительного оборудования.
•В целях безопасности обязательно изолируйте
все свободные неподсоединенные провода
электроизоляционной лентой.
•Тщательно выбирайте место для установки
устройства, чтобы оно не мешало управлению
автомобилем.
•Не устанавливайте устройство в местах,
подверженных воздействию пыли, грязи,
чрезмерной вибрации или высокой
температуры, например под прямыми
солнечными лучами или вблизи
вентиляционных решеток обогревателей.
•В целях обеспечения надежной и безопасной
установки используйте только входящие в
комплект монтажные детали.
Примечание относительно провода питания
(желтый)
При подключении данного устройства вместе с другими
стереокомпонентами номинальное значение силы тока
в контуре питания автомобиля должно превышать
суммарное значение силы тока, указанное на
предохранителях всех компонентов.
Примечание по установке в автомобили с
системой старт-стоп
Запуск двигателя системой старт-стоп может вызывать
перезапуск устройства. В этом случае отключите систему
старт-стоп в своем автомобиле.
Примечание к установке в автомобиле с
электрическим стояночным тормозом
В автомобиле с электрическим стояночным тормозом
некоторые функции (например, блокирование видео)
могут работать неправильно.
Регулировка угла установки
Отрегулируйте угол установки так, чтобы он
составлял менее 30°.
Перечень деталей для
установки
• В этот список входит не все содержимое
комплекта поставки.
• Устройство поставляется с прикрепленной
монтажной шахтой . Перед установкой
используйте ключи для демонтажа , чтобы
снять монтажную шахту с устройства.
Подробнее см. “Снятие монтажной шахты”
(стр. 15).
• Сохраните ключи для демонтажа . Они могут
понадобиться вам в будущем, если вы захотите
снять устройство с автомобиля.
Подключение/установка

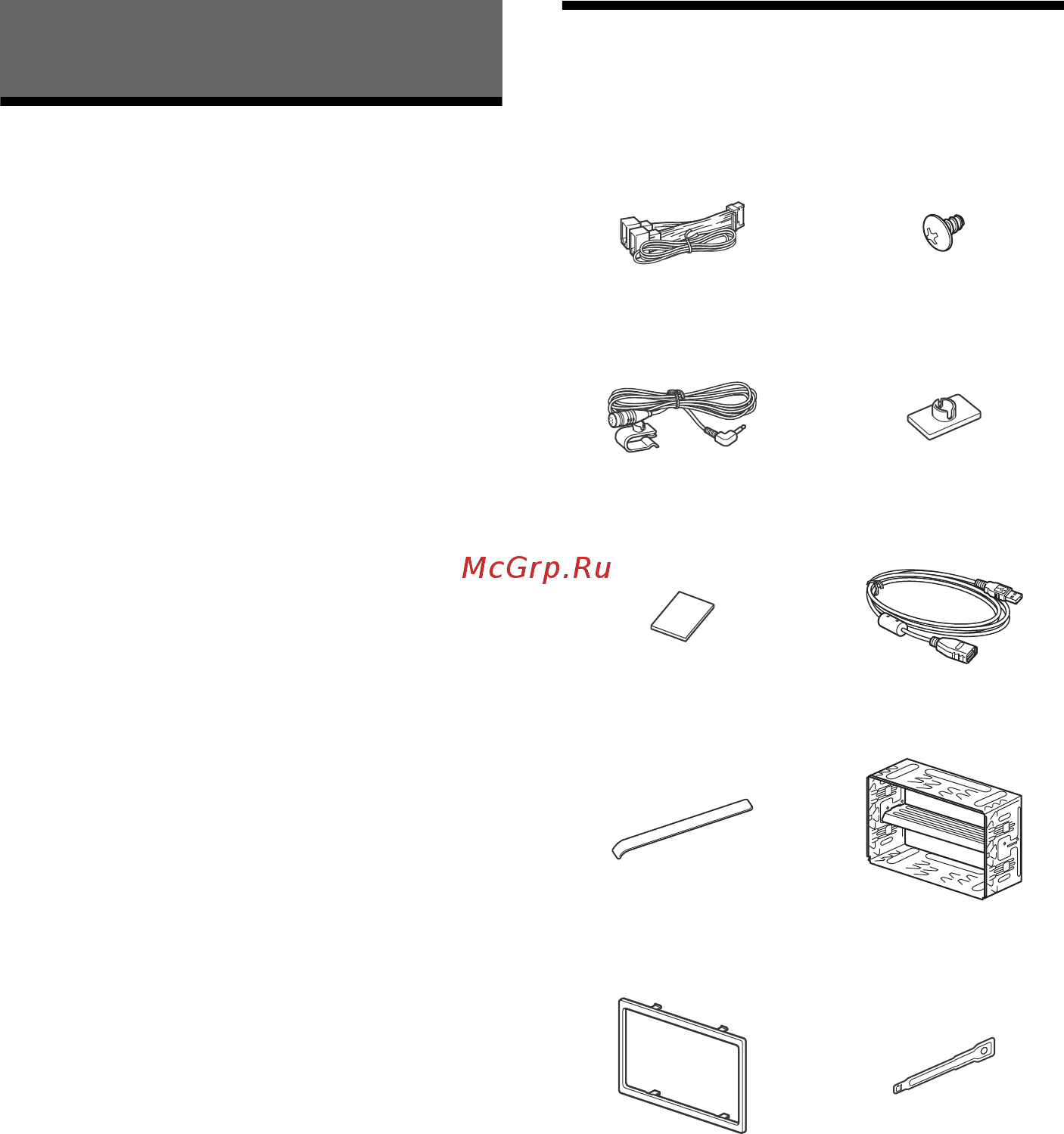

Кабель питания (1) Крепежные винты
(5 × макс. 9 мм)
(4)
Микрофон (1) Плоский опорный
кронштейн (1)
Двусторонняя клейкая
лента (1)
Удлинитель USB (1)
Зажим для кабеля (1) Монтажная шахта (1)
Окантовка (1) Ключи для демонтажа (2)
