Этапы установки

[1]

[2]

[3]

[1]

[2]

[3]

[

3][3]

[

4][4]

[1]

[2]

[3]

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[8]

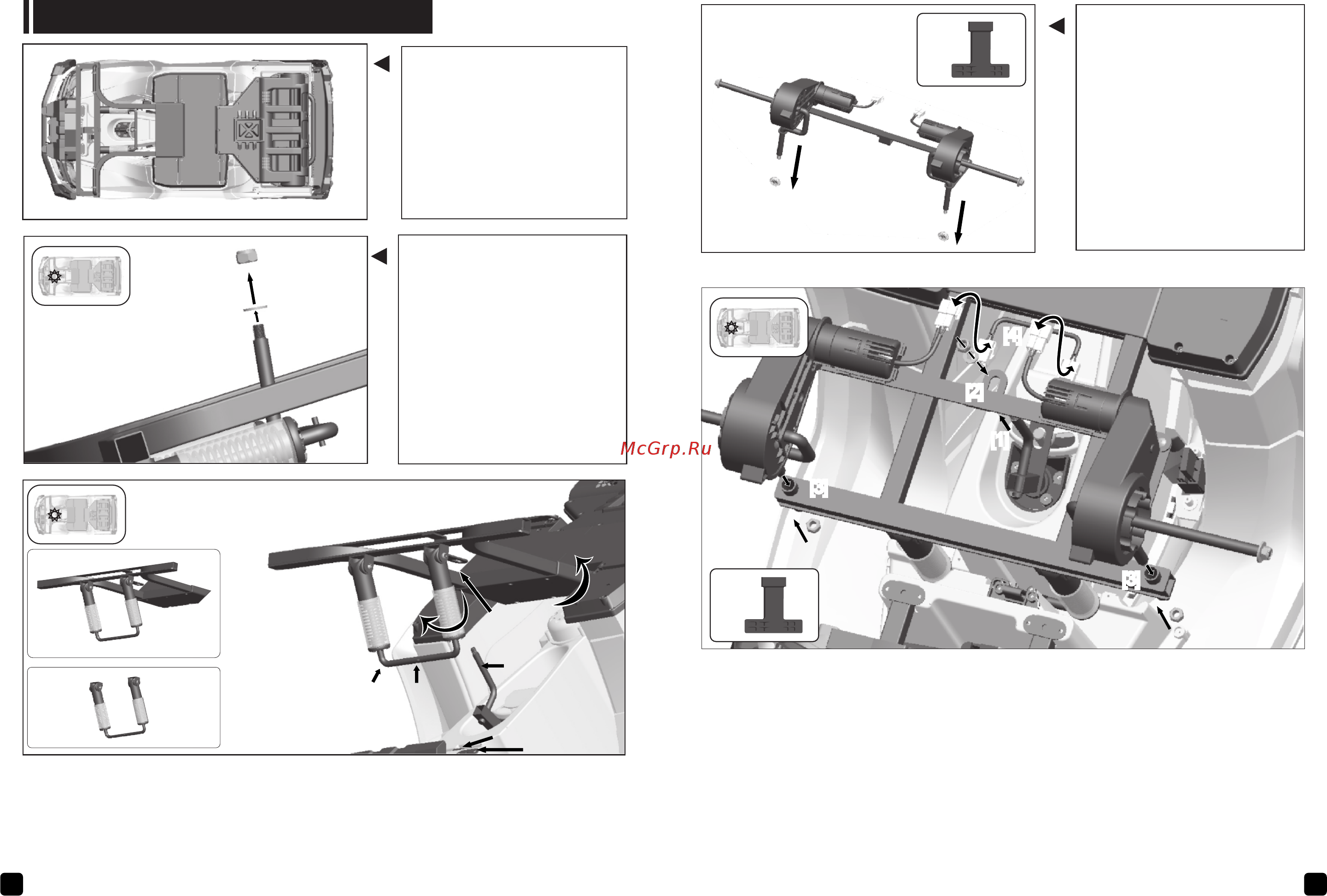

Подготовка перед

установкой:

Извлеките все детали из

упаковки и изнутри кузова

автомобиля. Переверните

кузов автомобиля на

чистую поверхность стола

или ровную поверхность.

Шаг 1:

С помощью G (гаечного

ключа M8) ослабьте [1]

(гайка M8) на [3] (рулевая

колонка) и снимите [2]

(прокладка M8 * 16).

Шаг 3:

Перед установкой перед-

него моста необходимо

сначала ослабить гайку [1]

M8 (вращаяпо часовой

стрелке).

Шаг 2:

1. Поверните [1] (крепеж переднего колеса) вверх примерно на 50 градусов.

2. Поверните [2] (компоненты передней подвески) вперед в нужное положение.

3. Медленно опустите [1] (крепеж переднего колеса) в правильное положение. (Приме

чание: [3] (шарнир подвески) должен быть направлен на [8] (прорезь шарнира подве-

ски), [4] (стержень, фиксирующий шарнир подвески) должен быть направлен на [7]

(прорезь шарнира подвески) , [6] (соединительное отверстие рулевого управления)

должно быть направлено на [5] (рулевая колонка).

Шаг 4: Установка переднего моста

Поместите две стороны переднего моста в правильное положение, надавите

на два отверстия на [5] квадратной трубе (Примечание: [1] рулевая тяга

должна быть направлена на [2] отверстие на передней оси). Используйте 3

гайки M8 для крепления переднего моста, одну на [1] рулевой тяге, две на [3]

двух сторонах передней оси. Затем соответственно подключите клеммы на

обоих двигателях.
