Novex NWX-24H121WSY [12/32] Стена

ПРИМЕЧАНИЕ – Вид телевизора на рисунке 3 показан условно. Крепление опорных но-

жек на Вашей модели телевизора производите в соответствии с фактическим внешним ви-

дом.

♦ Крепление телевизора на стене.

ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора

на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное

расстояние для прокладки соединительных кабелей.

• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,

приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-

крутите винты (рисунок 3), крепящие опорные ножки к корпусу телевизора.

• Крепление телевизоров 40F/43F к стене осуществляют с помощью специального крон-

штейна, приобретаемого отдельно и не входящего в комплект поставки телевизоров.

На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре

резьбовых отверстия (рисунок 2б, поз.16). Рекомендуемый размер винтов: для телевизоров 40F 

М5х6 (4 шт); для телевизоров 43F  М6х6 или М6x8 (4 шт).

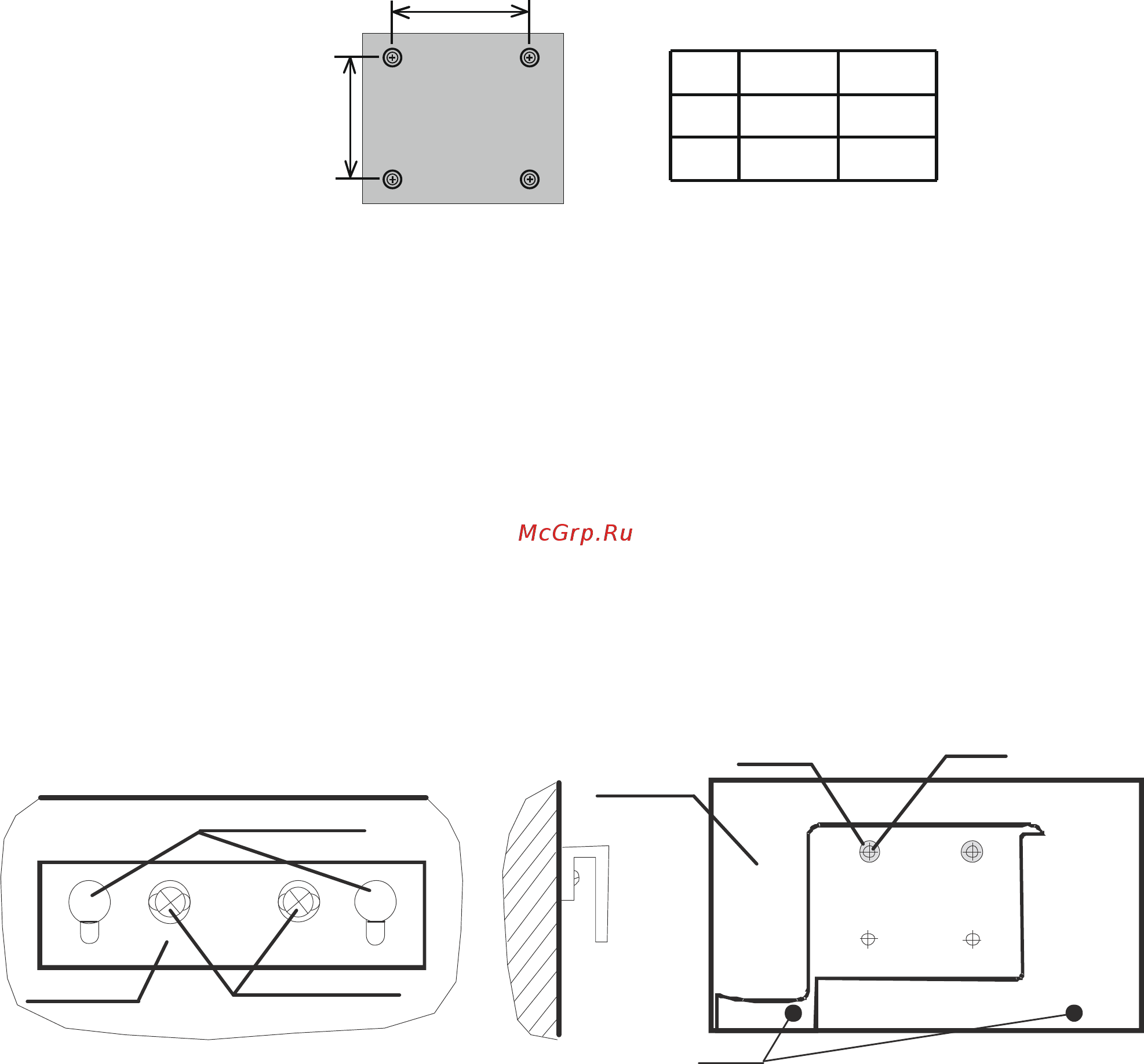

Размеры кронштейна, в зависимости от модели телевизора, определяются расстоянием

между резьбовыми отверстиями (см. рисунок 4).

200

а,мм b,мм

40F

43F

200

100

Рисунок 4 – Размеры для выбора настенного кронштейна

• Крепление телевизоров 24H к стене осуществляют с помощью кронштейна из комплек-

та поставки телевизора. Кронштейн комплектуется дюбелями (2 шт), самонарезающими винтами

5х35 (2 шт), втулками (2 шт) и винтами М4х12 (2 шт). Также в комплект поставки телевизоров вхо-

дят два резиновых упора.

Выберите место на стене для крепления телевизора и разметьте два отверстия на рас-

стоянии 5 см друг от друга.

Просверлите отверстия диамером 8 мм, глубиной 38 мм. Вставьте в отверстия пластико-

вые дюбеля и закрепите настенный кронштейн с помощью двух сомонарезающих винтов 5х35 (см.

рисунок 5а).

На кожухе телевизора с помощью винтов М4х12 закрепите две втулки в соответствии с ри-

сунком 5б.

С упоров снимите защитную бумагу и приклейте их на кожухе телевизора в соответствии с

рисунком 5б.

Повесьте телевизор на кронштейн, продев втулки через отверстия «А».

Втулка

Кронштейн

Стена

Отверстия “А”

Телевизор

Упоры

Винт

М4х12

Винты само-

нарезающие 5х35

а) б)

Рисунок 5

♦ Перед включением телевизора, во избежание неравномерного формирования изображе-

ния на экране, убедитесь, что он расположен вертикально.
